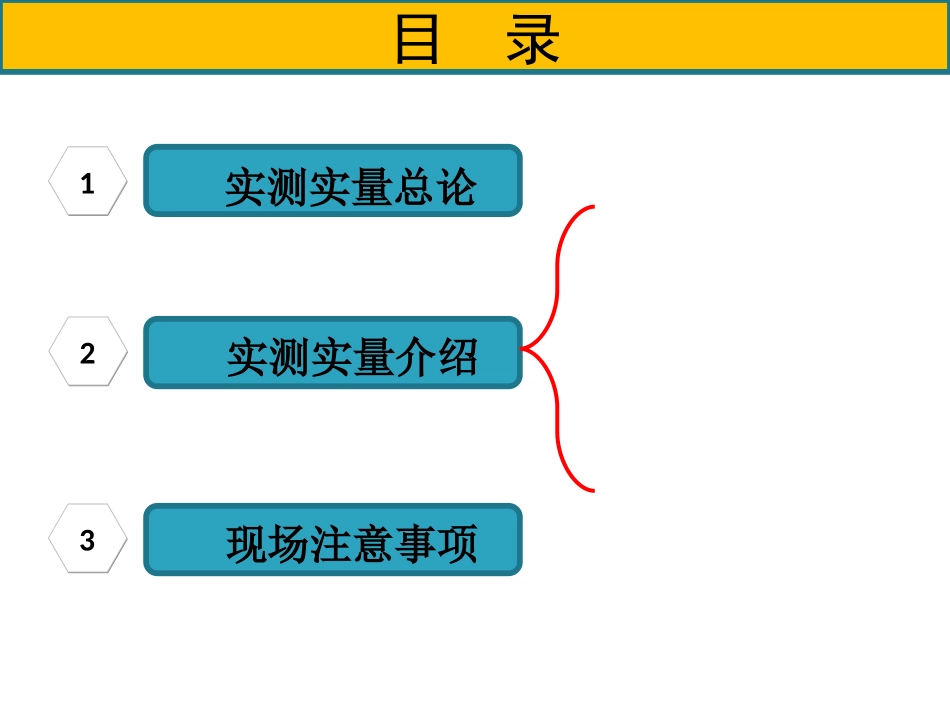

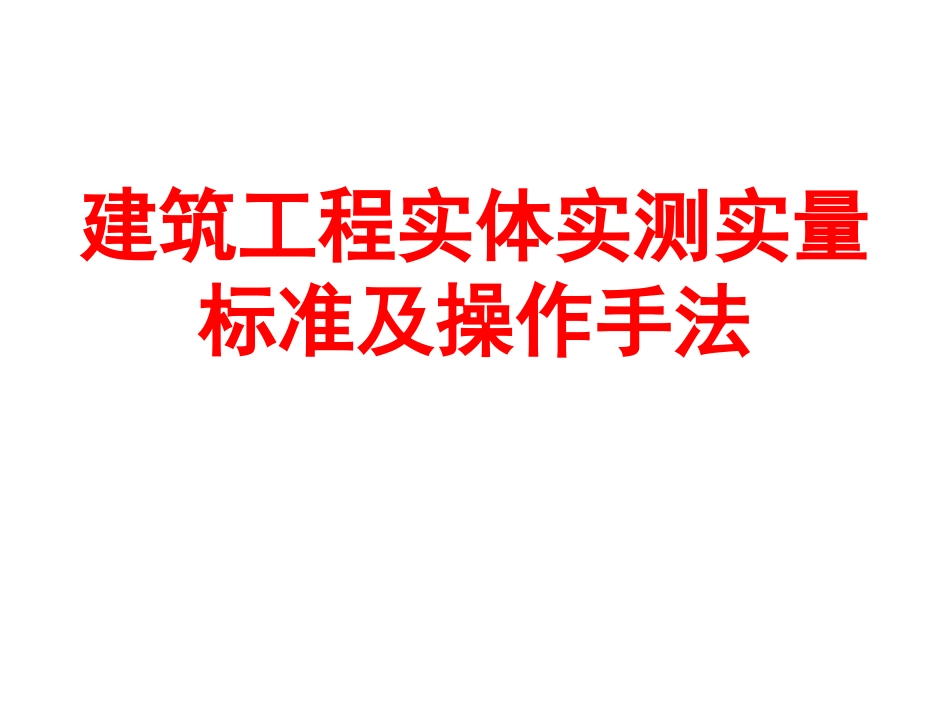

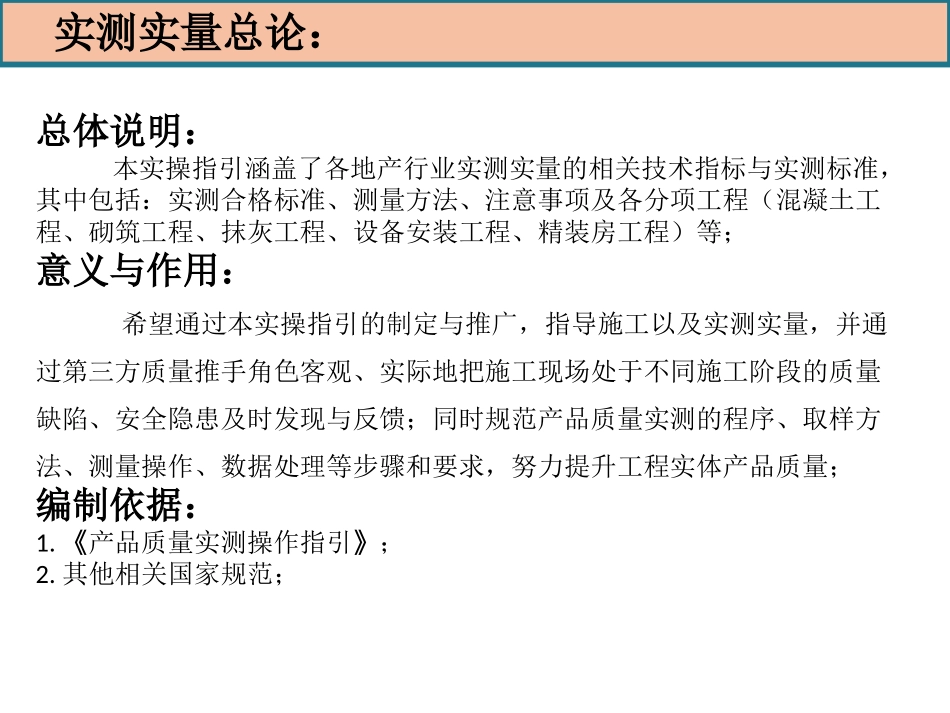

建筑工程实体实测实量标准及操作手法实测实量总论1实测实量介绍2现场注意事项3目录2.1.测量说明2.2.工具介绍2.3.分项实际操作实测实量总论：总体说明：本实操指引涵盖了各地产行业实测实量的相关技术指标与实测标准，其中包括：实测合格标准、测量方法、注意事项及各分项工程（混凝土工程、砌筑工程、抹灰工程、设备安装工程、精装房工程）等；意义与作用：希望通过本实操指引的制定与推广，指导施工以及实测实量，并通过第三方质量推手角色客观、实际地把施工现场处于不同施工阶段的质量缺陷、安全隐患及时发现与反馈；同时规范产品质量实测的程序、取样方法、测量操作、数据处理等步骤和要求，努力提升工程实体产品质量；编制依据：1.《产品质量实测操作指引》；2.其他相关国家规范；实测实量介绍：2.1.测量说明适用范围1.地产行业所有在建工程（自结构±0.00至交付完成）项目。2.施工单位进行100%实测；监理公司对施工单位数据根据建设单位数据进行复测；建设单位项目部将对监理公司数据不低于50%复测；取样原则1.随机原则：取样的楼栋、楼层、房间、测点等，必须结合各标段的施工进度，通过随机抽样确定。2.可追溯原则：对实测实量的各项目标段结构层或具体楼栋号、房号做好书面记录并存档。3.完整原则：同一工程内所有实测指标，具备条件的必须全部进行实测。4.效率原则：要考虑各分实测指标的可测性，使一套房包括尽可能多的实测指标，提高实测效率。5.真实原则：测量数据应反映项目的真实质量，避免过度修补，实测取点时应规避相应部位，并对修补方案合理性进行检查。6.常态原则：各项目施工现场的管理要保持常态化，严禁采用停工迎检，和现场PPT汇报，利用外部资源进行场地清理，或者各种形式的包装等。7.公正原则：出现违反职业操守、职业底线的行为，建设单位会按有关制度进行处理，视情节严重程度，采取整体扣减项目合格率、系统内通报、直至按照相关规定进行严格处理。2.2.工具介绍实测实量介绍：2m折叠铝合金靠尺用途用于测量墙、地面的平整度及垂直度的仪器；红外线水平仪用于放线、测量水平度及水平、方正要求的测量仪器；用于长度、距离的测量仪器；钢卷尺红外线测距仪用于墙体的阴阳角方正度及墙地面空鼓率的测量仪器；阴阳角方正测量尺伸缩式空鼓锤标准钢质赛片、塞尺标准钢质直板尺磁力线锤检测工具箱5m伸缩式塔尺2.3.分项实际操作实测实量介绍：2.3.1混凝土结构工程2.3.2砌筑工程2.3.3抹灰工程2.3.4设备安装2.3.5精装修工程（包括防水工程，涂饰工程，墙面饰面砖工程，地面饰面砖工程，室内门安装工程，铝合金门窗安装工程，木地板安装工程、橱柜安装工程）混凝土结构工程示意图混凝土墙面截面尺寸：测量方法：同一墙、柱面作为1个实测区，累计测量20个实测区。每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为1个计算点。合格指标：-5，8mm测量工具：5m卷尺混凝土墙面表面平整度：测量方法：当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。按45度角斜放靠尺，累计测2次，作为2个计算点，跨洞口部位必测。当所选墙长度大于3米时，除按45度角测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度，作为3个计算点跨洞口部位必测。合格指标：0，8mm测量工具：2米靠尺、楔形塞尺混凝土墙面表面垂直度：测量方法：墙长度小于3米时，同一面墙距两端头阴阳角约30cm位置，按以下原则实测2次：一是靠尺顶端接触到顶板时测1次，二是靠尺底端接触到地面时测1次，作为合格率的2个计算点。洞口一侧为必测部位。当墙长度大于3米时，靠尺在长度、高度方向居中时额外加测1次，作为合格率的第3个计算点。砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位置时各测1次垂直度，作为合格率的2个计算点。合格指标：0，8mm（层高大于5米：0，10mm）测量工具：2米靠尺混凝土顶棚水平度极差：测量方法：用激光扫平仪打出一条水平基准线。同一实测区距顶板天花线约30cm处位置选4个角点，以及板跨几何中心位（若板单侧跨度较大可在中心部位增加1点），...
