徐州三原自动化电子皮带秤工作原理VIP免费

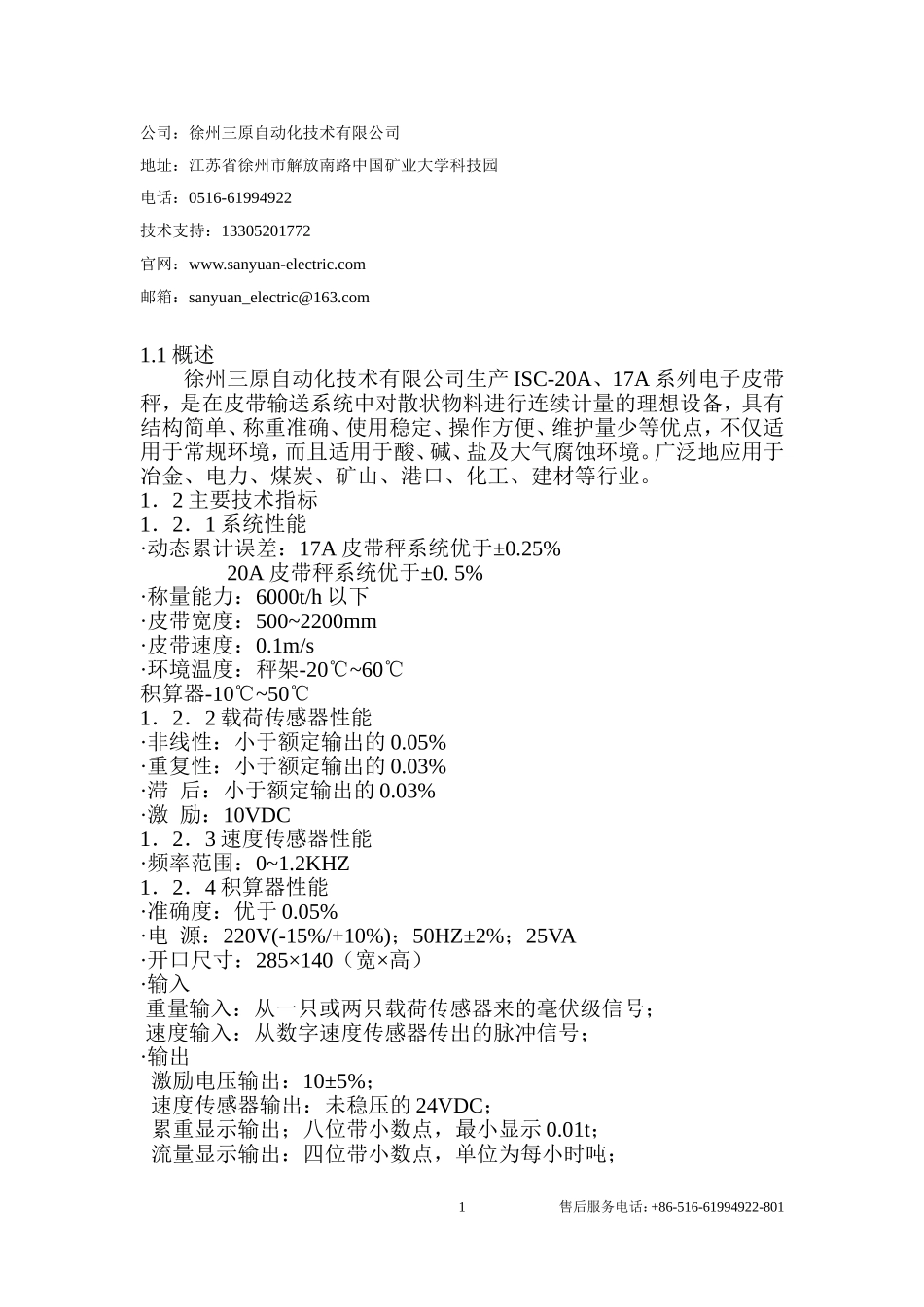

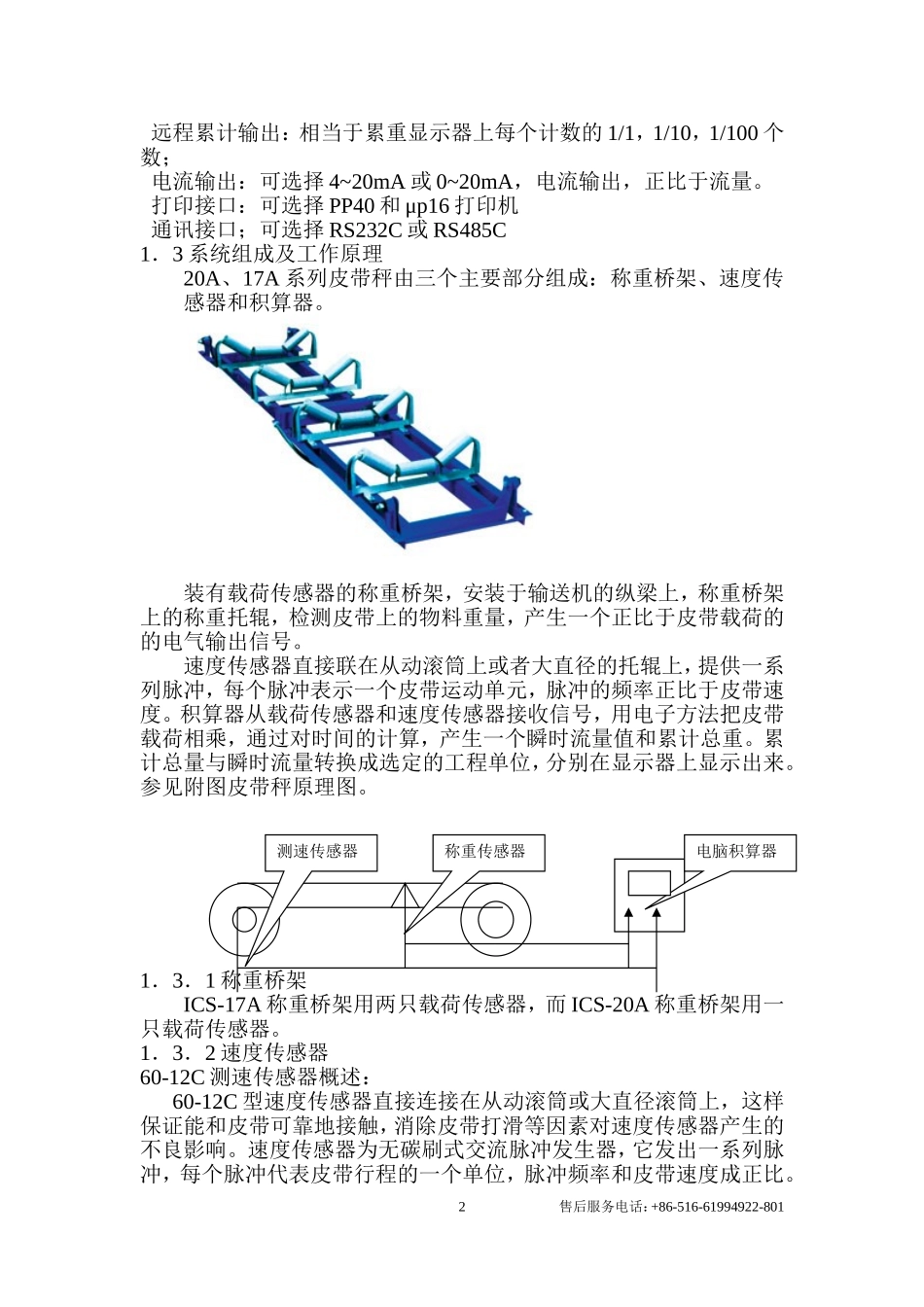

徐州三原自动化电子皮带秤工作原理售后服务电话：+86-516-61994922-8010公司：徐州三原自动化技术有限公司地址：江苏省徐州市解放南路中国矿业大学科技园电话：0516-61994922技术支持：13305201772官网：www.sanyuan-electric.com邮箱：sanyuan_electric@163.com1.1概述徐州三原自动化技术有限公司生产ISC-20A、17A系列电子皮带秤，是在皮带输送系统中对散状物料进行连续计量的理想设备，具有结构简单、称重准确、使用稳定、操作方便、维护量少等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀环境。广泛地应用于冶金、电力、煤炭、矿山、港口、化工、建材等行业。1．2主要技术指标1．2．1系统性能·动态累计误差：17A皮带秤系统优于±0.25%20A皮带秤系统优于±0.5%·称量能力：6000t/h以下·皮带宽度：500~2200mm·皮带速度：0.1m/s·环境温度：秤架-20℃~60℃积算器-10℃~50℃1．2．2载荷传感器性能·非线性：小于额定输出的0.05%·重复性：小于额定输出的0.03%·滞后：小于额定输出的0.03%·激励：10VDC1．2．3速度传感器性能·频率范围：0~1.2KHZ1．2．4积算器性能·准确度：优于0.05%·电源：220V(-15%/+10%)；50HZ±2%；25VA·开口尺寸：285×140（宽×高）·输入重量输入：从一只或两只载荷传感器来的毫伏级信号；速度输入：从数字速度传感器传出的脉冲信号；·输出激励电压输出：10±5%；速度传感器输出：未稳压的24VDC；累重显示输出；八位带小数点，最小显示0.01t；流量显示输出：四位带小数点，单位为每小时吨；售后服务电话：+86-516-61994922-8011远程累计输出：相当于累重显示器上每个计数的1/1，1/10，1/100个数；电流输出：可选择4~20mA或0~20mA，电流输出，正比于流量。打印接口：可选择PP40和μp16打印机通讯接口；可选择RS232C或RS485C1．3系统组成及工作原理20A、17A系列皮带秤由三个主要部分组成：称重桥架、速度传感器和积算器。装有载荷传感器的称重桥架，安装于输送机的纵梁上，称重桥架上的称重托辊，检测皮带上的物料重量，产生一个正比于皮带载荷的的电气输出信号。速度传感器直接联在从动滚筒上或者大直径的托辊上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。积算器从载荷传感器和速度传感器接收信号，用电子方法把皮带载荷相乘，通过对时间的计算，产生一个瞬时流量值和累计总重。累计总量与瞬时流量转换成选定的工程单位，分别在显示器上显示出来。参见附图皮带秤原理图。1．3．1称重桥架ICS-17A称重桥架用两只载荷传感器，而ICS-20A称重桥架用一只载荷传感器。1．3．2速度传感器60-12C测速传感器概述：60-12C型速度传感器直接连接在从动滚筒或大直径滚筒上，这样保证能和皮带可靠地接触，消除皮带打滑等因素对速度传感器产生的不良影响。速度传感器为无碳刷式交流脉冲发生器，它发出一系列脉冲，每个脉冲代表皮带行程的一个单位，脉冲频率和皮带速度成正比。售后服务电话：+86-516-61994922-8012称重传感器测速传感器电脑积算器连接在专用的测速滚筒上，可消除皮带打滑产生的速度误差•铸铝外壳，具有良好的屏蔽性、封闭性，适用于户外安装•无碳刷式交流脉冲发生器，不需调整、校准，免维修，最新的软连接技术，更有效地保证了测速精度，且大大提高了设备的使用寿命。速度传感器是直接联到输送机尾部滚筒或大直径的底部托辊。速度传感器产生一系列脉冲信号其脉冲输出频率正比于皮带机的实际速度。速度传感器实质上是一个步进电机其输出信号频率正比于输入轴的转数。相应于皮带输送机速度的速度传感器信号与从重量传感器来的重量信号一齐送到积分器/累加器，计算出米/分钟×公斤/米，然后对时间积分，此输出即是通过该秤的重量/小时和总重。1．3．3积算器积算器微机仪表，它从运动物料的重量（公斤/米）和速度（米/分）获得物料的瞬重和累重。通过适当处理这两路输入信号，积算器显示通过称重运动物料的瞬重和累重，并输出相应的电信号。对远距离显示，以下两个功能可供选择：继电器输出驱动远程计数器。电流信号模拟流量比率。为了校正及维修，许多的自动功能和校正功能对操作者是方便的。1．4皮带秤...
