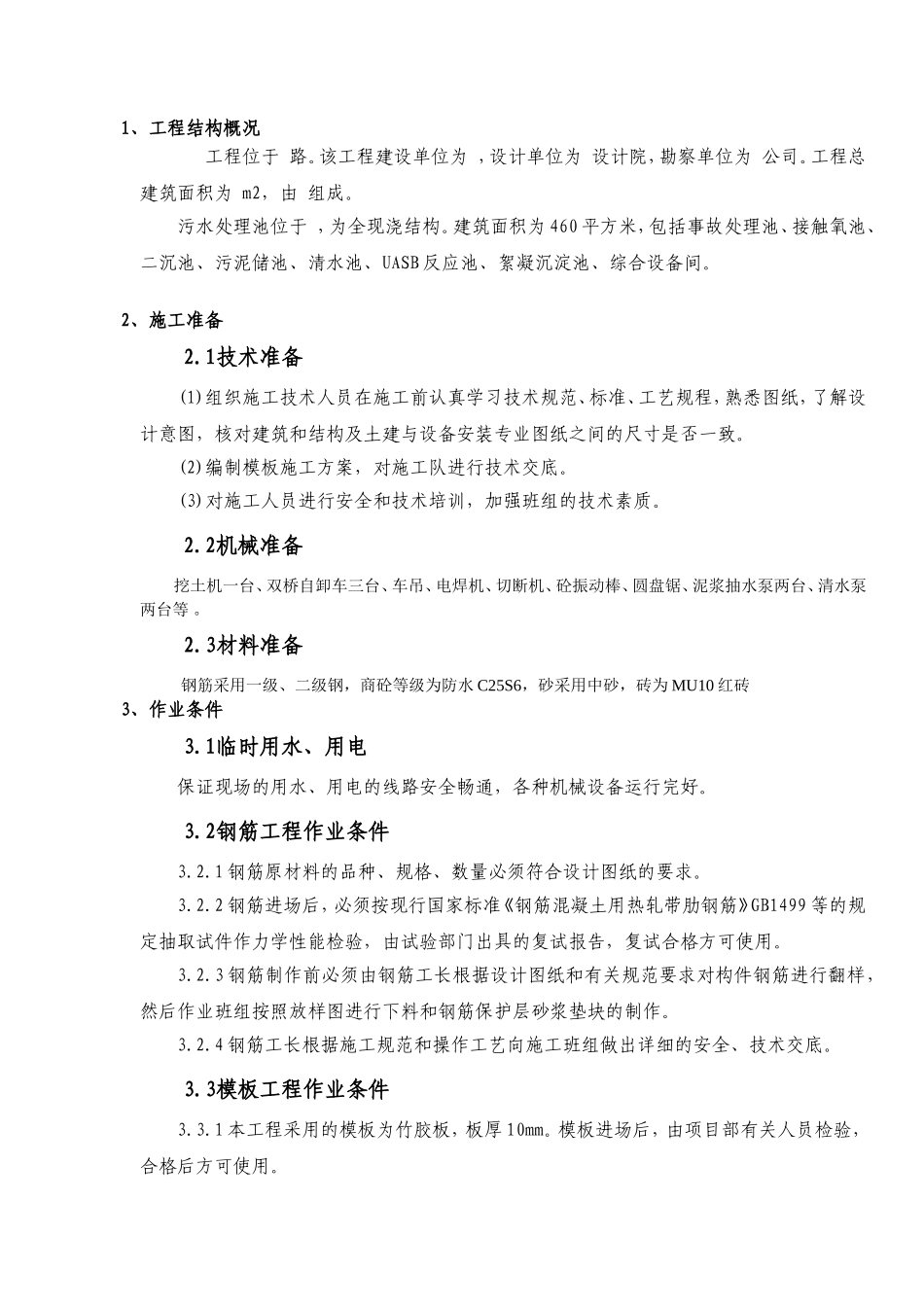

1、工程结构概况工程位于路。该工程建设单位为，设计单位为设计院，勘察单位为公司。工程总建筑面积为m2，由组成。污水处理池位于，为全现浇结构。建筑面积为460平方米，包括事故处理池、接触氧池、二沉池、污泥储池、清水池、UASB反应池、絮凝沉淀池、综合设备间。2、施工准备2.1技术准备(1)组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉图纸，了解设计意图，核对建筑和结构及土建与设备安装专业图纸之间的尺寸是否一致。(2)编制模板施工方案，对施工队进行技术交底。(3)对施工人员进行安全和技术培训，加强班组的技术素质。2.2机械准备挖土机一台、双桥自卸车三台、车吊、电焊机、切断机、砼振动棒、圆盘锯、泥浆抽水泵两台、清水泵两台等。2.3材料准备钢筋采用一级、二级钢，商砼等级为防水C25S6，砂采用中砂，砖为MU10红砖3、作业条件3.1临时用水、用电保证现场的用水、用电的线路安全畅通，各种机械设备运行完好。3.2钢筋工程作业条件3.2.1钢筋原材料的品种、规格、数量必须符合设计图纸的要求。3.2.2钢筋进场后，必须按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，由试验部门出具的复试报告，复试合格方可使用。3.2.3钢筋制作前必须由钢筋工长根据设计图纸和有关规范要求对构件钢筋进行翻样，然后作业班组按照放样图进行下料和钢筋保护层砂浆垫块的制作。3.2.4钢筋工长根据施工规范和操作工艺向施工班组做出详细的安全、技术交底。3.3模板工程作业条件3.3.1本工程采用的模板为竹胶板，板厚10mm。模板进场后，由项目部有关人员检验，合格后方可使用。3.3.2根据图纸设计要求绘制出配模图，按照审批好的配模图进行下料，现场不得乱裁模板。3.3.3工长按照操作工艺标准和施工规范的要求向班组做出详细的安全、技术交底，参加交底的施工人员应在交底书上签名。3.4砼工程作业条件3.4.1模板、钢筋、预留孔洞已经安设完毕，经检查符合设计及规范要求，并办好隐检、预检手续。3.4.2商品混凝土已提前通知搅拌站并详细告之所需混凝土的参数。3.4.3现场所用的砼输送泵、振动器、振动棒等经调试已合格(夜间照明的灯具准备充足)。运输道路畅通。提前与气象部门联系，尽量避开恶劣的天气。3.4.4工长应根据砼操作的工艺标准向施工班组作出详细的安全、技术交底。4、主要施工方法4.1施工流程与部署1）施工流程基坑开挖及基坑支护→沙石垫层→混凝土垫层浇筑→测量放线→底板钢筋绑扎→底板混凝土浇筑→底板混凝土养护→侧壁定位放线→侧壁钢筋绑扎→满堂脚手架搭设→侧壁（及顶板）模板安装加固→（顶板钢筋绑扎）→混凝土浇筑2）整体部署首先进行基坑开挖，基坑完成后铺设1米厚沙石垫层，然后底板浇筑C15砼施工，侧壁浇筑至底板面标高以上600mm处留设施工缝。进行侧壁施工，侧壁第一次浇筑至-1.0M，然后再进行余下侧壁与顶板浇筑。4.2基坑支护及基坑开挖1.地质情况：本工程地质为淤泥地质，雨季施工水量大、基坑深。2.基坑支护：针对本工程的特点，土方采取二阶放坡开挖，开挖深度为-6.8米。基坑放坡按1：2放坡系数，基坑底的长度和宽度为边轴线外加2米作为施工作业面和挖排水沟用。护坡采用圆木间隔0.8米，两排周圈设置，管间用架管连接。用Φ6@200双向钢筋网、4cm水泥砂浆铺设护坡。排水采取基坑内集排水。基坑外在离坡顶1.0米外自然地坪处设置沙袋，不让地面水流入基坑内。在基坑底周圈设300×500排水沟和1000*1000*1000集水井4个，用两台泥浆抽水泵和两台清水泵昼夜抽水。基坑四周做1.2米高的临时围栏，并用密目网封闭，2米以内不得堆土堆料。夜间设红色警示标志。3.基坑开挖：1）.清除挖方区域内所有障碍物,如地上照明线路。2）.制定好现场场地平整、基坑开挖施工方案,绘制施工总平面布置图和基坑士方开挖图,确定开挖路线,基底标高、边坡坡度、排水沟位置及土方堆放地点。3）.完成测量控制网的设置,包括控制基线、轴线和水准基点。场地平整进行方格网桩的布置和标高测设,计算挖填土方量,对建筑物做好定位轴线的控制测量和校核；进行土方工程的测量定位放线,并经检查复核元误后,作为施工控制的依据。4）.在施工区域内做好临时性排...
