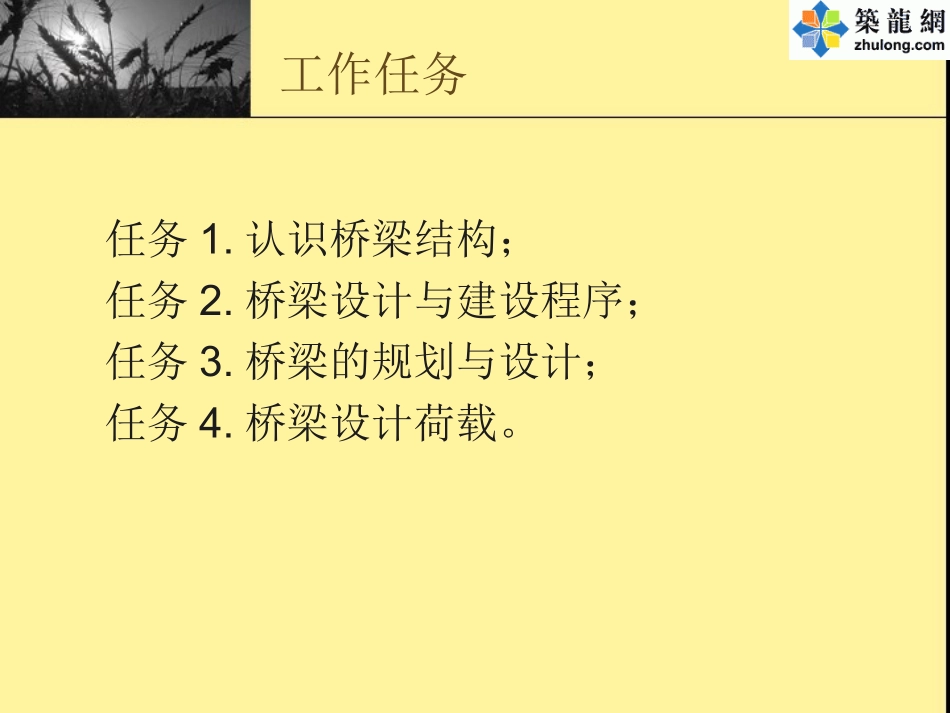

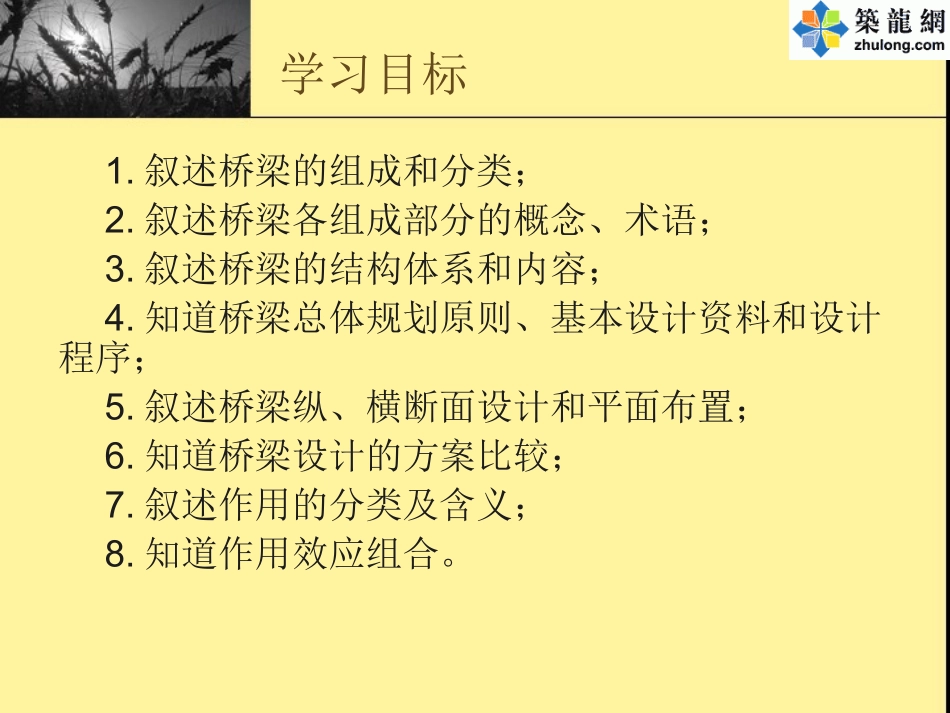

学习情境1桥梁基本知识工作任务任务1.认识桥梁结构；任务2.桥梁设计与建设程序；任务3.桥梁的规划与设计；任务4.桥梁设计荷载。学习目标1.叙述桥梁的组成和分类；2.叙述桥梁各组成部分的概念、术语；3.叙述桥梁的结构体系和内容；4.知道桥梁总体规划原则、基本设计资料和设计程序；5.叙述桥梁纵、横断面设计和平面布置；6.知道桥梁设计的方案比较；7.叙述作用的分类及含义；8.知道作用效应组合。任务描述本学习情境分解为4个学习任务。每个学生应沿着如下流程进行学习：认知桥梁的组成和分类→叙述桥梁各组成部分的概念和术语→熟悉桥梁的结构体系→熟悉桥梁总体规划原则和基本建设程序→熟悉桥梁纵、横断面设计和平面布置→叙述作用的分类及含义→知道作用效应组合任务一认识桥梁结构为了满足各种车辆、行人的顺利通行或各种管线工程的布设，建造的跨越河流、山谷或其他交通线路等障碍的工程建筑物，一般统称为桥梁。桥梁是交通工程中的重要组成部分，随着经济的发展、科技的进步和社会生产力的不断提高，人们对桥梁建筑提出了越来越高的要求。一、桥梁结构的组成及名词术语1．桥梁结构的组成1)桥梁上部结构是承担线路荷载，跨越障碍的主要承重结构。2)桥梁下部结构是桥墩、桥台及桥梁基础的总称，是支承桥跨结构并将荷载传至地基的建筑物。桥墩和桥台一般合称墩台。3)支座。设于桥(墩)台顶部，支承上部结构并将荷载传给下部结构的装置。它能保证上部结构在荷载、温度变化或其他因素作用下的位移功能。4)附属设施。包括桥面系、桥头搭板、护坡、导流堤等。桥面系一般由桥面铺装、栏杆(防撞墙)、人行道、伸缩缝、照明系统等组成。2．桥梁结构的名词术语1)桥梁全长：简称桥长，对于有桥台的桥梁为两岸桥台侧墙或八字墙尾端之间的距离(对于无桥台的桥梁为桥面系的行车道长度)。2)净跨径：对梁式桥为设计洪水位上相邻两桥墩(或桥台)间的水平净距。对于拱式桥，是指每孔拱跨两拱脚截面最低点之间的水平距离。3)计算跨径：对于设支座的桥梁，为相邻两支座中心之间的水平距离，对于不设支座的桥梁，为上下部结构的相交面之中心间的水平距离，用表示。桥梁结构的分析计算以计算跨径为准。2．桥梁结构的名词术语4)标准跨径：对梁式桥，是指两相邻桥墩中线间水平距离或桥墩中线与台背前缘之间的水平距离，也称为单孔跨径，对于拱式桥和涵洞，则是指净跨径。标准跨径是桥梁划分大、中、小桥及涵洞的指标之一。5)标准化跨径：为了便于编制标准设计，增强构件间的互换性，当跨径在50m及以下时，通常采用标准化跨径。2．桥梁结构的名词术语8)桥梁建筑高度：桥面路拱中心顶点到桥跨结构最下缘(拱式桥为拱脚线)的高差。9)桥梁高度：桥面路拱中心顶点到低水位或桥下线路路面之间的垂直距离，称为桥梁高度。10)净矢高：拱桥从拱顶截面下缘至相邻两拱脚截面下缘最低点连线的垂直距离，用f0表示。11)计算矢高：是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，用f表示。12)矢跨比：拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比（f/l），也称拱矢度。它是反映拱桥受力特性的一个重要指标。二、桥梁的分类1．按工程规模划分根据桥梁多孔跨径总长L和单孔跨径Lk将桥梁划分为：特大桥、大桥、中桥、小桥、涵洞，见表l-l-1。这是我国公路和城市桥梁级别划分的依据。2．按桥梁的结构体系划分根据结构体系及其受力特点，桥梁可划分为：•梁式桥•拱式桥•刚架桥•悬索桥•斜拉桥•组合体系桥1）梁式桥梁式桥是古老的结构体系之一。梁作为承重结构，主要是以其抗弯能力来承受荷载。在竖向荷载作用下，其支承反力也是竖直的，一般梁体结构只受弯、受剪，不承受轴向力。开封黄河大桥1989望城沩江桥1980京周公路哑吧河桥1956云南六库怒江桥19912）拱式桥拱式桥的主要承重结构是具有曲线外形的拱(其拱圈的截面形式可以是实体矩形、肋形、箱形、桁架等)。在竖向荷载作用下，拱主要承受轴向压力，同时也承受弯矩、剪力。支承反力不仅有竖向反力，也承受较大的水平推力。2）拱桥湖南凤凰县乌巢河桥1990年贵州剑河桥1985，无锡民主桥1969万县长江大桥1997上海卢浦大桥2005钱塘江四桥2004年巫山长江大桥2005广...
