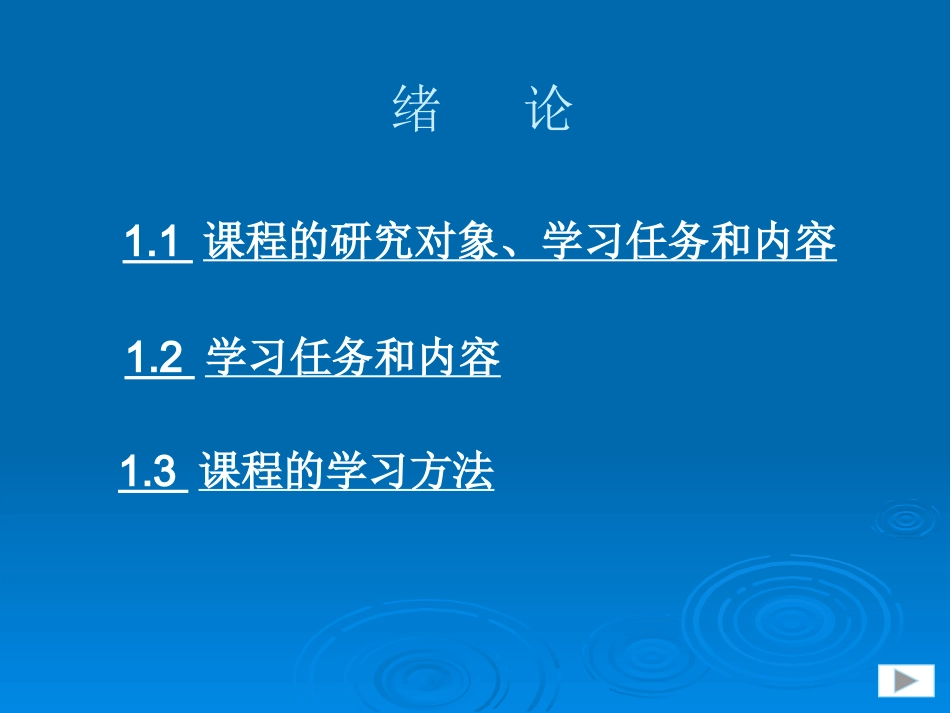

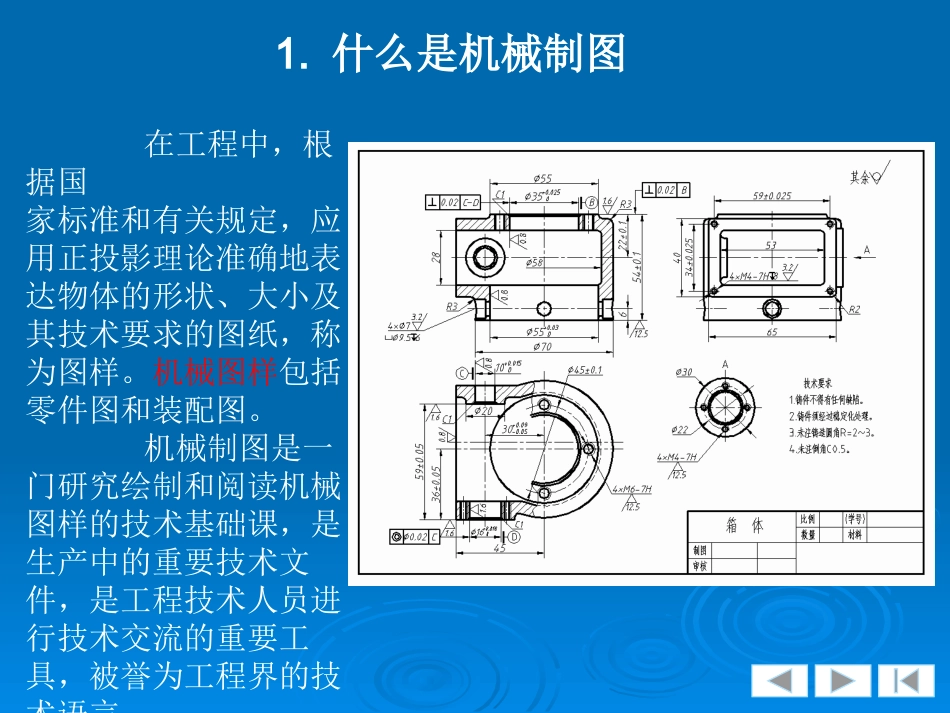

机械制图绪论1.1课程的研究对象、学习任务和内容1.2学习任务和内容1.3课程的学习方法1.什么是机械制图在工程中，根据国家标准和有关规定，应用正投影理论准确地表达物体的形状、大小及其技术要求的图纸，称为图样。机械图样包括零件图和装配图。机械制图是一门研究绘制和阅读机械图样的技术基础课，是生产中的重要技术文件，是工程技术人员进行技术交流的重要工具，被誉为工程界的技术语言。3.本课程的学习内容1．制图的基本知识2．投影法3．制图基础4．机械制图5．计算机绘图2.本课程的主要任务1．利用投影法在平面上表示空间几何形体、图解空间几何问题。2．掌握绘图仪器绘图、徒手绘图以及计算机绘图。3．培养空间逻辑思维与形象思维的能力。4．培养绘制和阅读机械图样的能力。5．培养耐心细致的工作作风和严肃认真的工作态度。4.本课程的学习方法1．理论联系实际，通过大量绘图和读图的练习，提高空间逻辑思维和形象思维能力。2．严格遵守国家标准的相关规定。3．自觉培养认真负责的工作态度和细致严谨的工作作风。第1章制图的基本知识和基本技能1.1制图国家标准的基本规定1.2几何作图1.3平面图形分析1.1制图国家标准的基本规定1.1.1图纸幅面和标题栏1.1.2比例1.1.3字体1.1.4图线1.1.5尺寸注法1.1.1图纸幅面和标题栏1．图纸幅面(GB/T14689－1993)标准图幅共有五种。幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297a25c105e2010优先采用图幅尺寸，必要时也允许加长幅面。A159412611471168219822102252314861783208023786301051A45A44A33A34891A43420A2297A3210A41189841A00一、用于需要装订的图纸，如a所示。二、用于不需要装订的图纸，将图a中的a和c都改为e即可，如b所示。同一产品的图样只能采用一种格式。2．图框格式3.标题栏格式每张图纸都必须具有一个标题栏，它通常位于图纸右下角紧贴图框线的位置上。推荐标题栏学生用标题栏1.1.2比例(GB/T14690－1993)绘制图样时所采用的比例，是指图样中图形与其实物相应要素的线性尺寸之比。1、原值比例；2、缩小比例；3、放大比例。1:11:22:1绘制图样时，注意：①不了采用哪种比例绘图，尺寸数值均按零件的实际尺寸标注。②需要按比例绘制图样时，优先选用第一系列中选取适当的比例，必要时也可选取第二系列的比例。种类比例第一系列第二系列原值比例1:1放大比例2:15:15×10n:12×10n:11×10n:12.5:14:14×10n:12.5×10n:1缩小比例1:21:51:101:2×10n1:5×10n1:1×10n1:1.51:2.51:31:41:61:1.5×10n1:2.5×10n1:3×10n1:4×10n1:6×10n注：n为正整数1.1.3字体(GB/T14691－1993)字体要求：字体端正、笔画清楚、排列整齐、间隔均匀。字高要求：字体高度h(mm)代表字体号数，1.8、2.5、3.5、5、7、10、14、20八种。1．汉字汉字应写成长仿宋体。书写要领为：横平竖直、注意起落、结构均称、填满方格。汉字的高度不应小于3.5mm，其宽度一般为h/。2。长仿宋体汉字书写示例机械图样的汉字数字各种字母必须写得字体端正笔划清楚排列整齐间隔均匀01234567890123456789ⅠⅡⅢⅣⅤⅥⅦⅧⅠⅡⅢⅣⅤⅥⅦⅧ2．数字和字母：可写成直体和斜体，斜体字字头向右倾斜，与水平线成75°。3．应用：指数、分数、注脚一般采用小一号字体。1.1.4图线(GB/T17450－1998、GB/T4457.4－2002)图度分粗、细两种，粗线宽度为b，细线宽度约为b/2。推荐图宽：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2mm。图线名称图线型式图线宽度主要用途粗实线粗线可见轮廓线细实线细线尺寸线、尺寸界线、剖面线、辅助线、重合断面的轮廓线、引出线、螺纹的牙底线及齿轮的齿根线波浪线细线断裂处的边界线、视图和剖视的分界线双折线细线断裂处的边界线虚线细线不可见的轮廓线、不可见的过渡线细点画线细线轴线、对称中心线、齿轮的分度圆及分度线粗点画线粗线有特殊要求的线或表面的表示线细双点画线细线相邻辅助零件的轮廓线、中断线、极限位置的轮廓线、轨迹线、假想投影轮廓线图线应用示例A1A1可见轮廓线B1B1尺寸线及尺寸界线B2B2剖面线C1C1视图和剖视的分界线F1F1断裂处的边界线D1D1不可见轮廓线E1E1对称中心线H1H1相邻辅助零件的轮廓线G1G1极...
