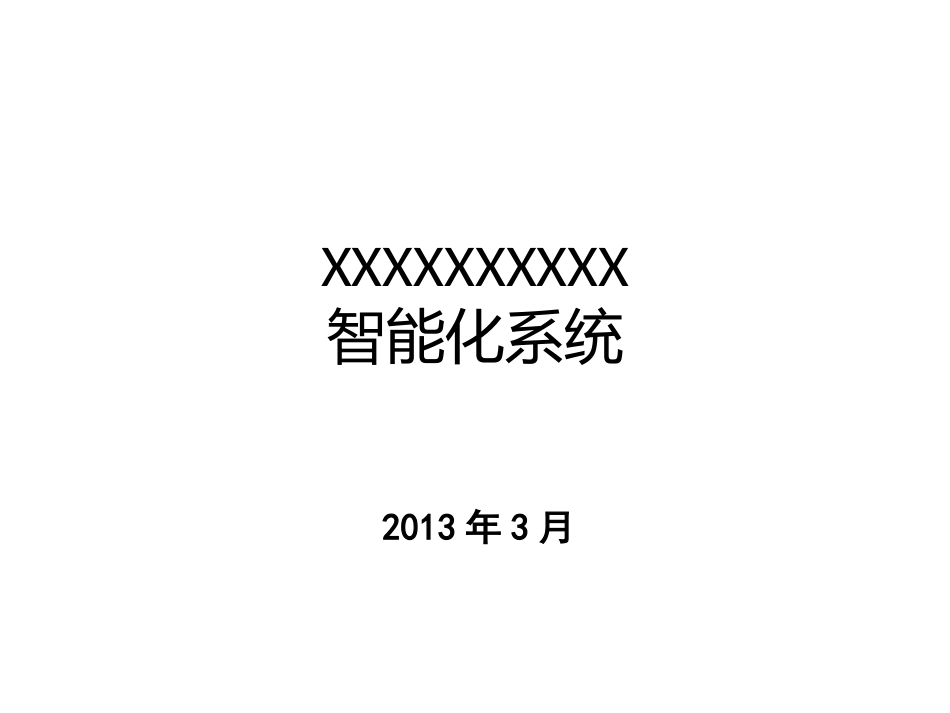

XXXXXXXXXX智能化系统2013年3月系统框架智能化系统安保自动化视频监控系统周界报警系统停车场管理系统综合布线系统计算机网络系统有线电视系统公共广播系统数字会议系统信息发布系统通信自动化信息应用系统机房工程门禁管理系统机房装修工程机房电气工程机房环境工程机房消防工程安保自动化系统视频监控系统周界报警系统停车场管理系统门禁管理系统前端共设计安装摄像机**台，实现无盲区、全覆盖。电视墙由12*46寸液晶监视器拼接组成。联网后，授权用户可通过网络监视、回放录像。视频监控系统硬盘录像机存储时间不少于15天。关键位置安装报警探测器，同时与摄像头进行联动。将视频信号实时输出至电视墙，可随意切换，自由查看。监控前端设备高速球/匀速球型摄像机枪式摄像机半球型摄像机飞碟型摄像机安装位置：大门两侧安装位置：大楼四周安装位置：楼梯出入口、过道、室内主要位置安装位置：电梯内监控中心效果图周界报警系统对射探头由一个发射端和一个接收端组成。发射端发射经过调制的两束红外线，这两条红外线构成了探头的保护区域。如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警。主动红外对射探测器负责接收前端探测器的报警信号，显示防区位置及报警时间，同时发出声光报警信号，也可通过电话向远程的110指挥中心或户主手机发出报警信息。报警主机雷达式微波探测器雷达式微波探测器是一种将微波收、发设备合置的探测器，工作原理基于多普勒效应。微波的波长很短，在1mm～1000mm之间，因此很容易被物体反射。微波信号遇到移动物体反射后会产生多普勒效应，即经反射后的微波信号与发射波信号的频率会产生微小的偏移。此时可认为报警产生。门禁管理系统门禁系统分类优点:价格便宜，安装简便。缺点:安全性较差，可以通过短路或者破坏进行开门，如果有多个门禁时，需要挨个设置和取消，设置工作相当麻烦。适用于：安全级别不高。成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合不能和计算机通讯，门禁权限的设置在本机的键盘或者母卡1、独立型门禁门禁一体机2、联网型门禁系统基于TCP/IP网络，能够和计算机进行通讯.通过门禁管理软件进行权限设置和分析查询出入记录，可实时监控各个门的进出情况，还可以统计考勤报表等优点：系统安全系数高，性价比好，功能强大，操作便捷，可以通过刷卡记录数据分析和管理衍生出考勤等增值功能，技术更加先进，通讯速度快，联网范围广，通讯稳定缺点：系统的通讯部分的稳定需要依赖于局域网的稳定适用于：大型大面积的门禁系统联网，同时应用与考勤系统门禁系统的组成门禁控制器指纹机读卡机出门按键电插锁磁力锁门禁卡门禁管理软件停车场管理系统在办公楼地下停车场出入口处设计两套单进单出道闸1、对内部车辆和公务车辆，由驾驶员使用蓝牙卡，感应开启道闸。放行车辆驶入院内停车场。2、针对临时到办事的社会车辆用户，由大门入口处的门卫向其提供临时停车凭证，并详细登记车辆信息，及待办事由，车辆出场时交回停车卡，门卫核对信息确认后，放行车辆。也可以停在临时停车位。通信自动化系统综合布线系统计算机网络系统有线电视系统综合布线系统企业级千兆交换机网络设备，实现千兆核心，光纤主干互联、千兆到桌面的网络通信效果电脑配备六类网络信息插座。在办公大楼内共设内网信息点***个，外网信息点***个初步设计每个办公桌一个语音点，语音信息点通过双绞线敷设至配线间语音配线架上，共设***个语音点。有线电视按广电标准设计,共计**个电视点结构化布线说明设计采用六类非屏蔽铜缆+千兆光纤的混合布线系统，既经济又实用，符合目前主流设计；水平布线部分，采用TCL国际电工六类布线产品；数据主干采用6芯千兆光纤，设计冗余和扩展余地；语音主干采用三类或五类50对大对数电缆；综合布线产品信息模块信息面板跳线配线架六类双绞线大对数电缆光纤机柜布线效果样张计算机网络系统为了大楼内、外网数据接入应用需求，整栋大楼网络系统整体网络架构采用三层结构，具体为：核心层—>汇聚层—>接入层。内、外网通过物理隔离，保证网络安全。核...
