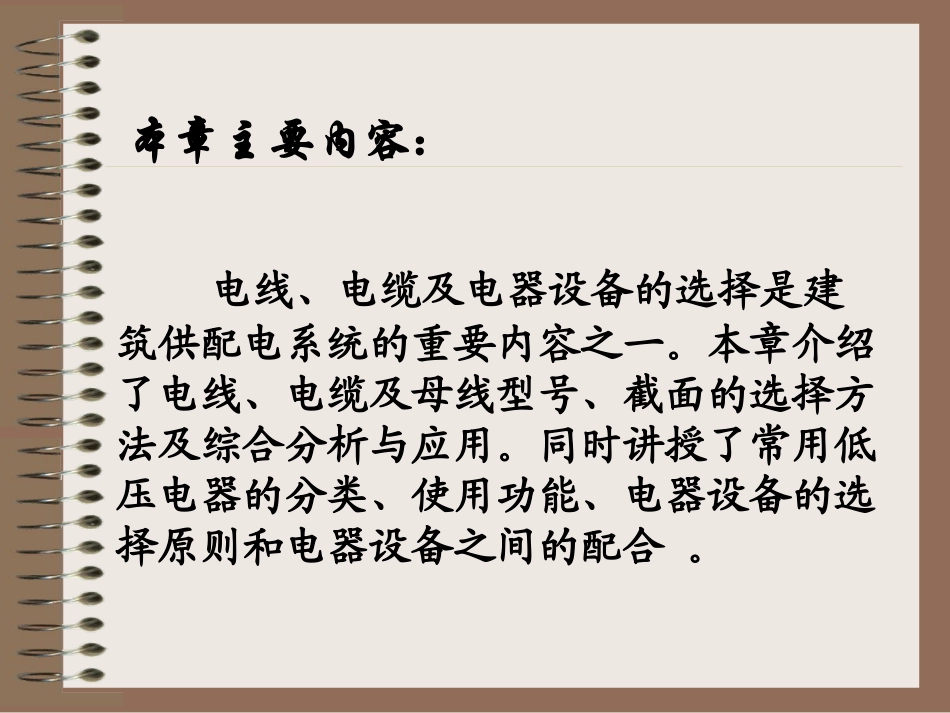

第4章电线、电缆及电器设备的选择电线、电缆及电器设备的选择是建筑供配电系统的重要内容之一。本章介绍了电线、电缆及母线型号、截面的选择方法及综合分析与应用。同时讲授了常用低压电器的分类、使用功能、电器设备的选择原则和电器设备之间的配合。本章主要内容：4.1电线、电缆及母线的选择4.1.1常用电线和电缆型号1.常见电线型号：B—在第一位表示布线用；第二位表示外护层为玻璃丝编制；第三位表示型为扁平型。X—表示橡皮绝缘。L—表示铝芯，无L表示为铜。V—表示聚氯乙烯绝缘。VV—第一位表示聚氯乙烯绝缘，第二位表示聚氯乙烯护套。F—表示丁腈聚氯乙烯复合物。R—表示软线。S—表示双绞线2.常见电缆型号：4.1.2常用电线和电缆型号的选择。1．在下列场所应选择铜芯电缆或导线。（1）需要运行中确保连接可靠的回路，一、二级负荷；（2）居住建筑、幼儿园、福利院、医院等用电设备的配电线路。（3）有爆炸、火灾危险、潮湿、腐蚀、连接移动设备及八度抗震及以上设防的场所重要的公共建筑；（4）有爆炸、火灾危险、潮湿、腐蚀、连接移动设备及八度及以上设防的场所重要的公共建筑；（5）监测及控制回路；（6）应急系统包括消防系统的线路；（7）室外配电线路。2．电力电缆芯数及导线根数的选择。（1）三相电路中电力电缆芯数及导线根数的选择。1）1kV及以下的TN-C系统应采用4芯电缆或4根导线。2）1kV及以下TN-S系统应选用5芯电缆或5根导线。（2）单相电路中电力电缆芯数及导线根数的选择。1）1kV及以下TN-C系统的单相回路应选用2芯电缆或2根导线。2）1kV及以下TN-S系统的单相回路应选用3芯电缆或3根导线。3．尽量选用塑料绝缘电线，因为塑料绝缘线的绝缘性能好、成本低。当在建筑物表面直接敷设时，应选用聚氯乙烯绝缘和护套电线。4．注意选用新材料、新品种的电线和电缆，不选用淘汰产品及限制使用的产品。5．电线和电缆具体型号选用，应根据使用环境和敷设方式而定，具体见表4-1。4.1.3常用电线和电缆截面的选择方法1.电线和电缆线的截面选择应满足的主要要求(1)发热要求；(2)电压损失要求；(3)机械强度要求；(4)经济电流密度要求；(5)热稳定要求。2.选择导线截面的步骤(1)对于距离L≤200m的低压电力线路，一般先按发热条件的计算方法来选择导线截面，然后用电压损失条件和机械强度条件进行校验。(2)对于距离L>200m较长的供电线路，一般先按允许电压损失的计算方法来选择截面，然后用发热条件和机械强度条件进行验算。(3)对于高压线路，一般先按经济电流密度选择法来选择导线截面，然后用发热条件和电压损失条件进行校验。3.选择导线截面的具体方法（1）按发热条件选择导线截面:即IZ≥IC其中：IZ—导线或电缆的长期允许载流量；IC——根据计算负荷求出的总计算电流；无谐波电流成分时的N、PE及PEN线的截面积按下表选择：相线截面积N、PE、PENS<16S16≤S≤3516S>35S/2例4-1某办公楼建筑施工工地，照明干线电压为380V三相五线，计算电流为108A，现采用BV一500型导线穿镀锌钢管暗敷设供电，试按发热条件选择相线及中性线截面。(环境温度按300C计)。解:因所用导线BV-500为500V铜芯塑料绝缘线，查得气温为30℃时，导线截面为50mm2的IZ=124A；IC=108A，所以IZ≥IC因此相线选截面S＝50mm2。中性线（N）截面，选SN为25mm2；保护线（PE）截面，按SPE为25mm2（2）按允许电压损失选择导线截面1)电压损失表示方法和允许值式中：Ul——线路的始端电压；U2——线路的末端电压；Ur——线路的额定电压。用电设备端子处电压偏移的允许范围为：电动机:土5％；照明灯:在一般工作场所土5％,在视觉要求较高的屋内场所+5％，-2.5％；%100%21rUUUU在远离变电所面积较小的一般工作场所，难以满足上述要求时，允许-10％。其他用电设备无特殊规定时为±5％。2)导线截面的计算对于阻性负载相应的电压损失计算公式为：U%CMU%CLpSiniinii11CSLpU%iniiC1对于感性负载(如电动机等)U%CMBU%CLPBSniiniici11相应的电压损失计算公式为：CSLpBU%iniiC1例4-2：有一条从变电所引出的100m的供电干线，供电方式为树干式，干线上接有电压为380V的三相异步电...
