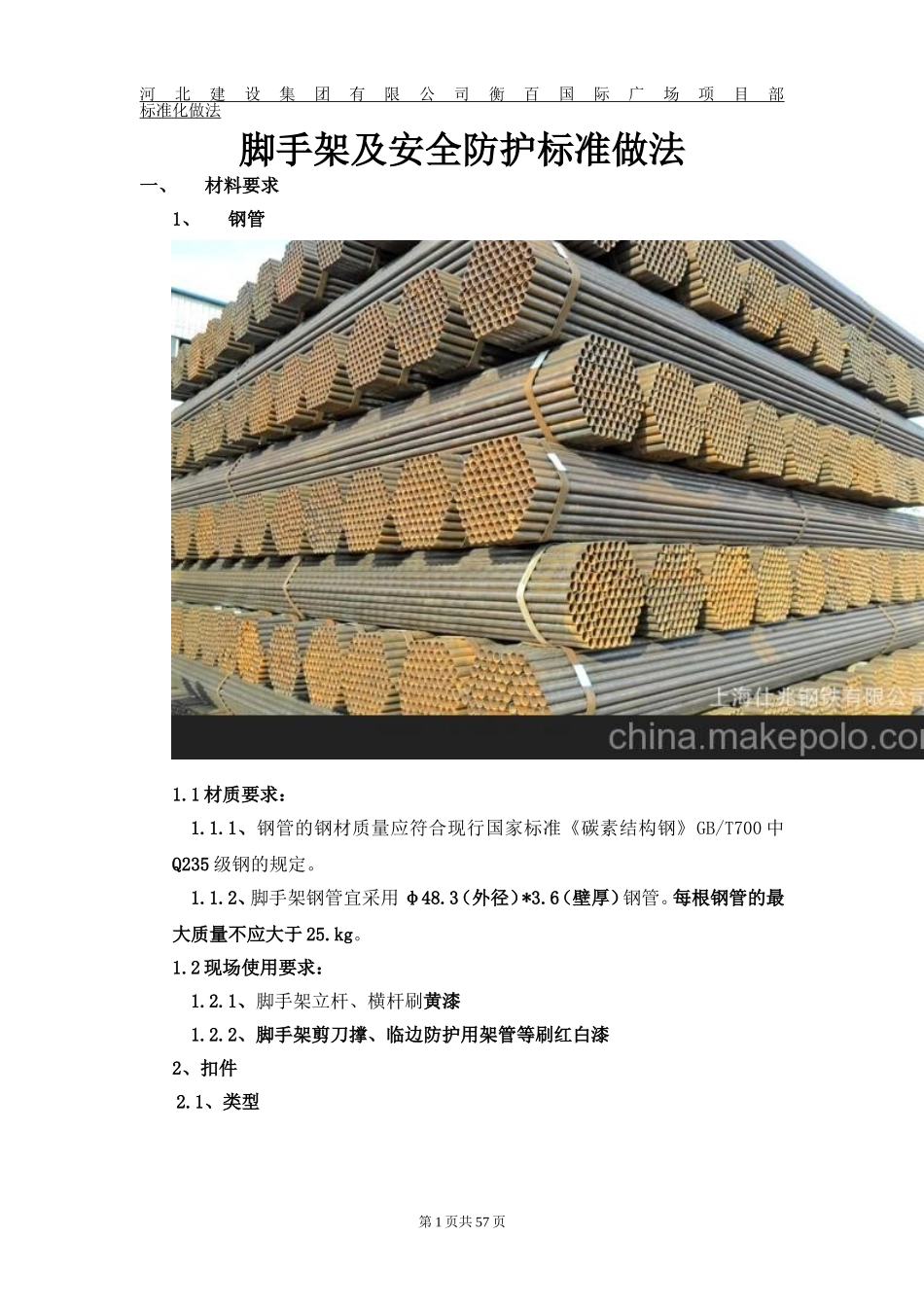

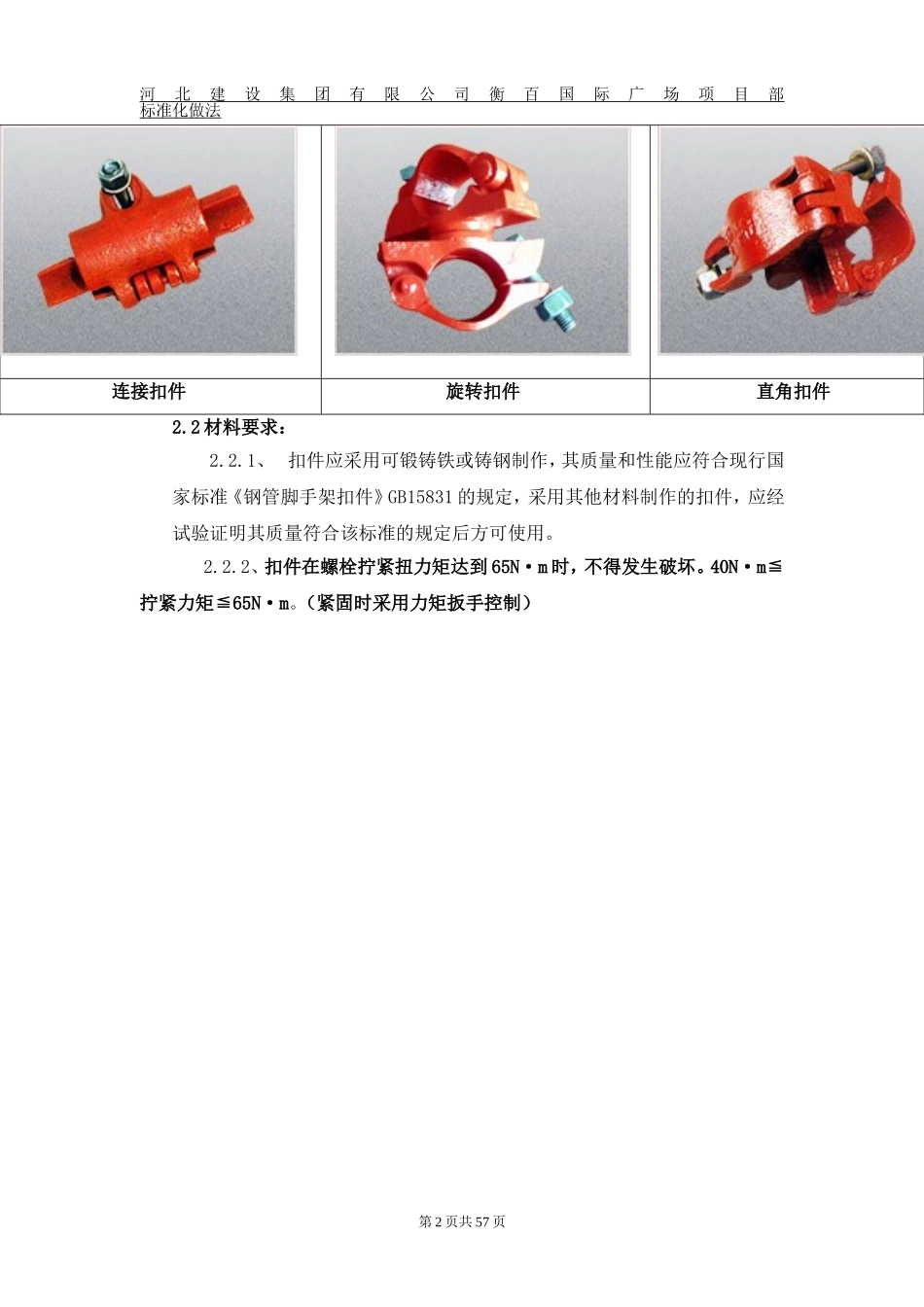

河北建设集团有限公司衡百国际广场项目部标准化做法脚手架及安全防护标准做法一、材料要求1、钢管1.1材质要求：1.1.1、钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。1.1.2、脚手架钢管宜采用φ48.3（外径）*3.6（壁厚）钢管。每根钢管的最大质量不应大于25.kg。1.2现场使用要求：1.2.1、脚手架立杆、横杆刷黄漆1.2.2、脚手架剪刀撑、临边防护用架管等刷红白漆2、扣件2.1、类型第1页共57页河北建设集团有限公司衡百国际广场项目部标准化做法连接扣件旋转扣件直角扣件2.2材料要求：2.2.1、扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定，采用其他材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用。2.2.2、扣件在螺栓拧紧扭力矩达到65N·m时，不得发生破坏。40N·m≦拧紧力矩≦65N·m。（紧固时采用力矩扳手控制）第2页共57页河北建设集团有限公司衡百国际广场项目部标准化做法第3页共57页河北建设集团有限公司衡百国际广场项目部标准化做法手动力矩扳手电动力矩扳手3、脚手板3.1、脚手板常用类型3.1.1、木脚手板第4页共57页河北建设集团有限公司衡百国际广场项目部标准化做法第5页共57页河北建设集团有限公司衡百国际广场项目部标准化做法3.1.2、竹脚手板第6页共57页河北建设集团有限公司衡百国际广场项目部标准化做法第7页共57页河北建设集团有限公司衡百国际广场项目部标准化做法3.1.3、镀锌钢脚手板第8页共57页河北建设集团有限公司衡百国际广场项目部标准化做法第9页共57页河北建设集团有限公司衡百国际广场项目部标准化做法3.2、材料要求3.2.1、脚手板可采用钢、木、竹材料制作，单块脚手板的的质量不宜大于30kg。3.2.2、冲压钢脚手板的材质应符号现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。3.2.3、木脚手板材质应符合现行国家标准《木结构设计规范》GB50005）中Ⅱa级材质的规定。脚手板厚度不应小于50mm，两端宜各设直径不小于4mm的镀锌钢丝箍两道。3.2.4、竹脚手板应采用螺栓穿过并列的竹片拧紧而成。竹片并列脚手板应按以下方法制作：螺栓直径可为8~10mm，间距可为500~600mm，螺栓孔直径不得大于10mm。板的厚度不得小于50mm，宽度可为250~300mm，长度可为2~3.5m.《建筑施工竹脚手架安全技术规范》4、可调顶托4.1、样式：第10页共57页河北建设集团有限公司衡百国际广场项目部标准化做法第11页共57页河北建设集团有限公司衡百国际广场项目部标准化做法第12页共57页河北建设集团有限公司衡百国际广场项目部标准化做法底托顶托4.2、材料要求4.2.1、可调托撑螺杆外径不得小于36mm，直径与螺距应符合现行国家标准《梯形螺纹第3部分：基本尺寸》GB/T5796.3的规定。4.2.2、可调托撑的螺杆与支架托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30mm。4.2.3、可调托撑受压承载力设计值不应小于40kN，支托板厚不应小于5mm。5、悬挑脚手架型钢5.1、型钢样式5.2、材料要求第13页共57页河北建设集团有限公司衡百国际广场项目部标准化做法5.2.1、采用16#工字钢（H=160mmt1腹板=6mmt2翼缘=9.9mmB=88mmr=8mm）。5.2.2、长度尺寸：3M、4.5M、6M5.2.3、工字钢刷红白漆6、密目网6.1、样式：（一般为：1.8m高*6m长、1.5m高*6m长）第14页共57页河北建设集团有限公司衡百国际广场项目部标准化做法6.2、材料要求6.2.1、规范《密目式安全立网》（GB5275-2009）6.2.2、其标准规格每10cm×10cm的面积上，应有2000个网目。6.2.3、原材应有检验证件，并做耐贯穿试验，将网与地面成30°夹角，在中心上主3m处用5kg重钢管垂直自由落下不穿透为合格。6.2.3、安装时，间距≤450mm的每个环扣都必须穿入断裂强力≮1.96KN的纤维绳或金属线，绑在脚手架步距间的纵向水平杆上，网间拼接严密，随脚手架搭设高度及时安装。7、兜网（大眼网）第15页共57页河北建设集团有限公司衡百国际广场项目部标准化做法二、脚手架标准做法1、落地式脚手架：第16页共57页河北建设集团有限公司衡百国际广场项目部标准化做法1.1、基础应平整夯实，底部垫50mm厚垫板，并设置排水...
