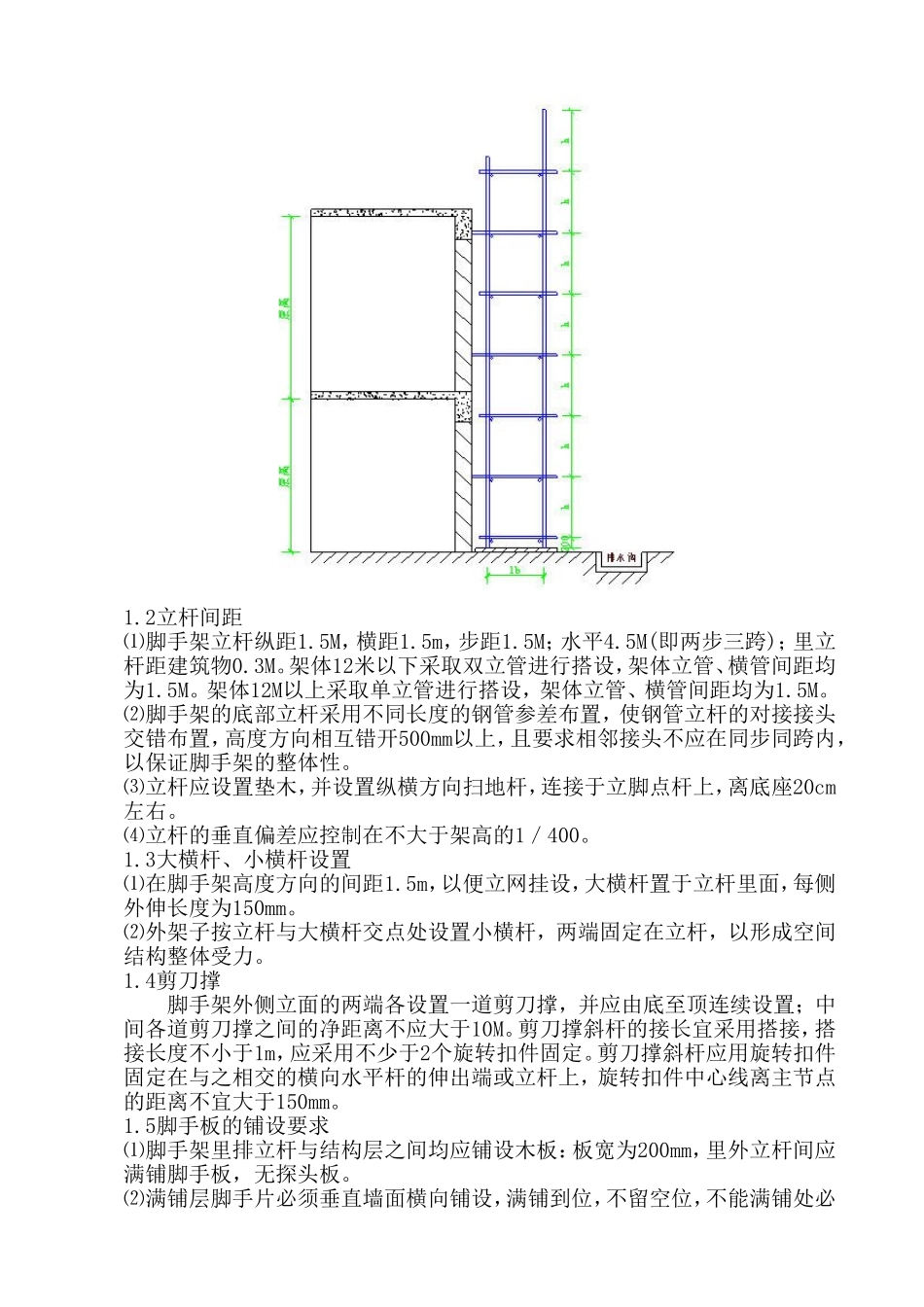

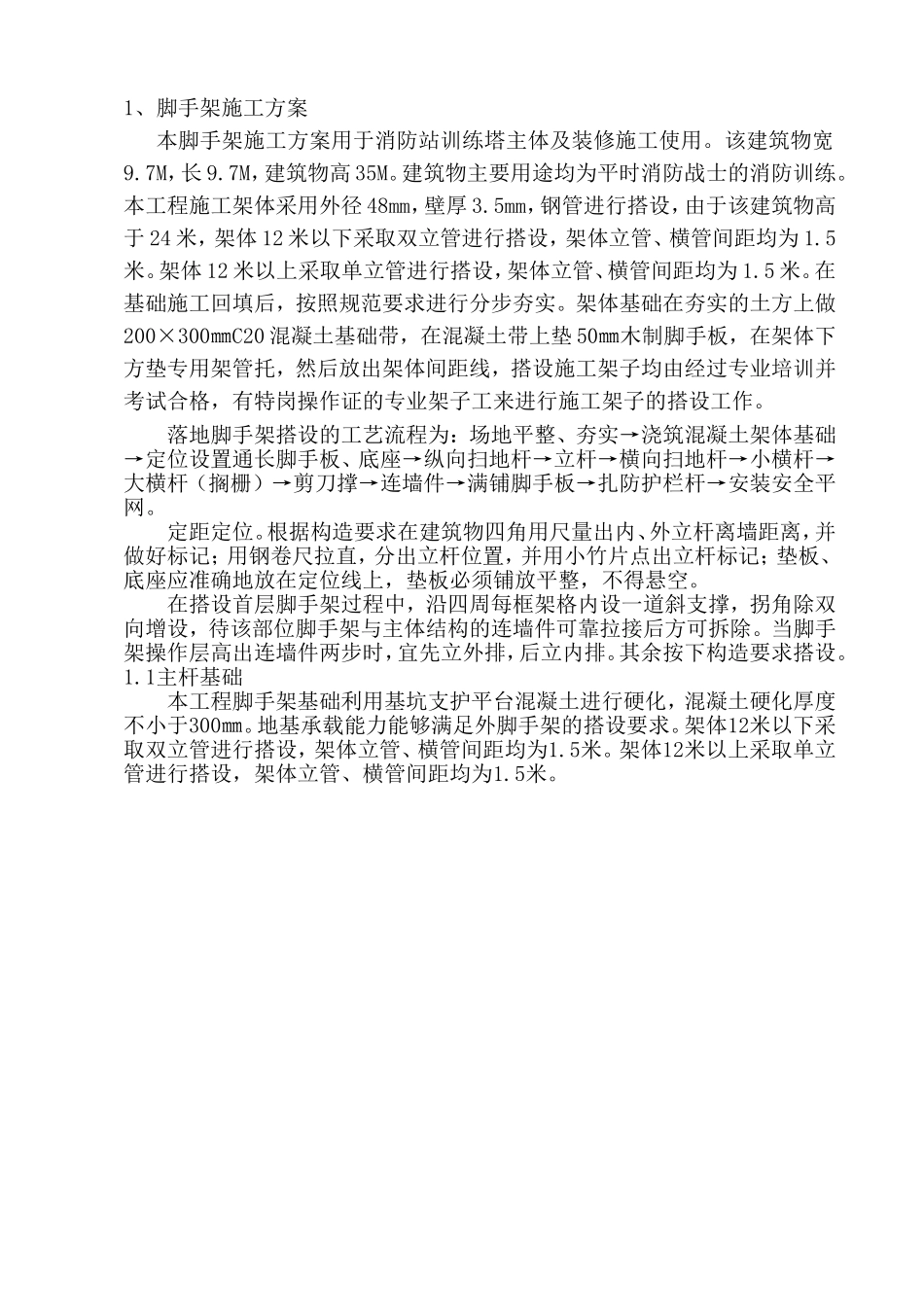

科技园区消防特勤站项目工程施工专项方案总承包单位:天津港建建筑设计工程有限责任公司施工单位：天津四建建筑工程有限公司2013年3月1、脚手架施工方案本脚手架施工方案用于消防站训练塔主体及装修施工使用。该建筑物宽9.7M，长9.7M，建筑物高35M。建筑物主要用途均为平时消防战士的消防训练。本工程施工架体采用外径48mm，壁厚3.5mm，钢管进行搭设，由于该建筑物高于24米，架体12米以下采取双立管进行搭设，架体立管、横管间距均为1.5米。架体12米以上采取单立管进行搭设，架体立管、横管间距均为1.5米。在基础施工回填后，按照规范要求进行分步夯实。架体基础在夯实的土方上做200×300㎜C20混凝土基础带，在混凝土带上垫50㎜木制脚手板，在架体下方垫专用架管托，然后放出架体间距线，搭设施工架子均由经过专业培训并考试合格，有特岗操作证的专业架子工来进行施工架子的搭设工作。落地脚手架搭设的工艺流程为：场地平整、夯实→浇筑混凝土架体基础→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→满铺脚手板→扎防护栏杆→安装安全平网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按下构造要求搭设。1.1主杆基础本工程脚手架基础利用基坑支护平台混凝土进行硬化，混凝土硬化厚度不小于300㎜。地基承载能力能够满足外脚手架的搭设要求。架体12米以下采取双立管进行搭设，架体立管、横管间距均为1.5米。架体12米以上采取单立管进行搭设，架体立管、横管间距均为1.5米。1.2立杆间距⑴脚手架立杆纵距1.5M，横距1.5m，步距1.5M；水平4.5M(即两步三跨)；里立杆距建筑物0.3M。架体12米以下采取双立管进行搭设，架体立管、横管间距均为1.5M。架体12M以上采取单立管进行搭设，架体立管、横管间距均为1.5M。⑵脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。⑶立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。⑷立杆的垂直偏差应控制在不大于架高的1／400。1.3大横杆、小横杆设置⑴在脚手架高度方向的间距1.5m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。⑵外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。1.4剪刀撑脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于10M。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。1.5脚手板的铺设要求⑴脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。⑵满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。⑶脚手拉节须用12-14#铅丝双股并联绑扎，每面不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。1.6防护栏杆⑴脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。⑵脚手架外侧必须设1.2M高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.6M和0.6M。1.7连墙件⑴脚手架与建筑物按计算书中连墙件布置要求设拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。⑵拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。⑶外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去...
