工程制图(二)绵阳师院罗毅(副教授)ppt课件VIP免费

工程制图(二)绵阳师院罗毅(副教授)ppt课件_第1页
1/175
工程制图(二)绵阳师院罗毅(副教授)ppt课件_第2页
2/175
工程制图(二)绵阳师院罗毅(副教授)ppt课件_第3页
3/175

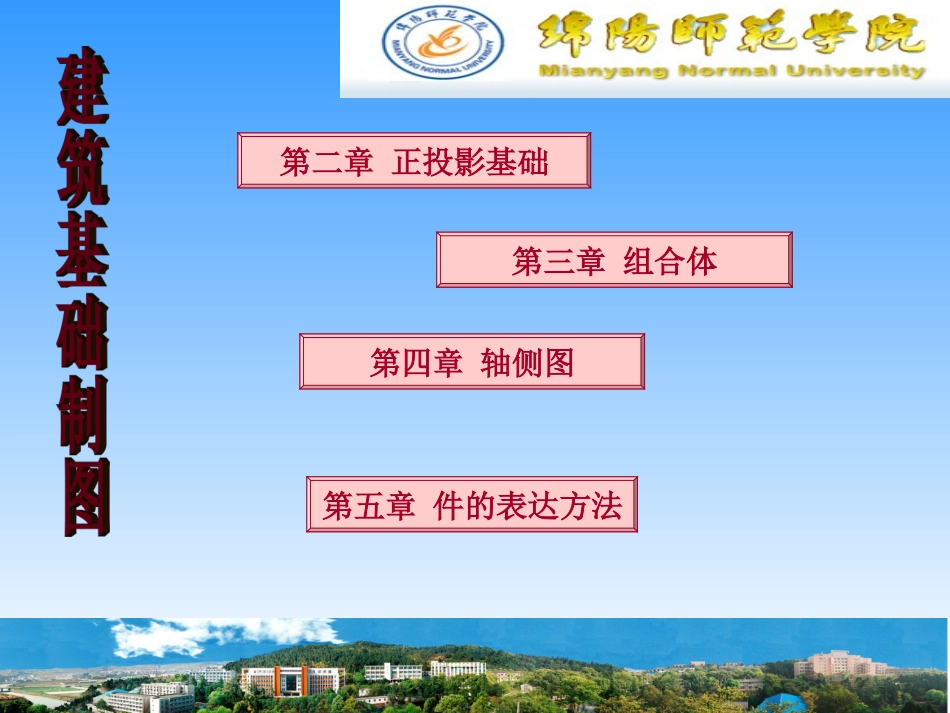

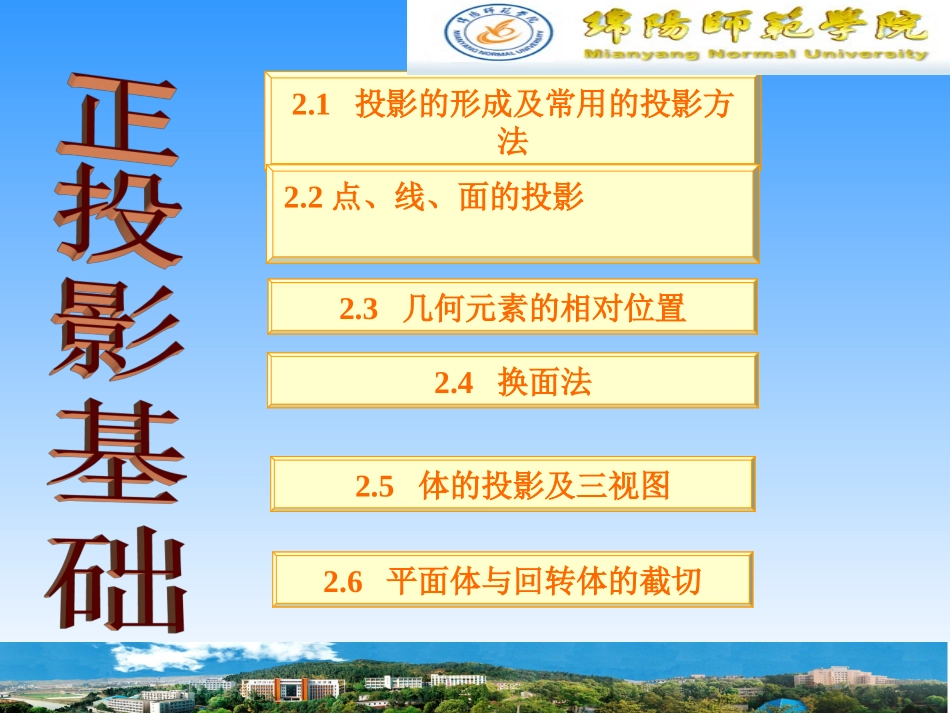

工程制图基础(二)绵阳师范学院美术与设计学院罗毅(副教授)第五章件的表达方法第四章轴侧图第三章组合体第二章正投影基础结束结束2.1投影的形成及常用的投影方法2.2点、线、面的投影2.3几何元素的相对位置2.4换面法2.5体的投影及三视图2.6平面体与回转体的截切返回返回2.2.1点的投影2.2.2直线的投影2.2.3平面的投影点线面返回返回2.6.1平面立体的截切2.6.2回转体体的截切截切返回返回3.1组合体的组成方式3.2组合体的画图方法3.3组合体的看图方法3.4组合体的尺寸标注返回返回4.1轴侧图的基本知识4.2正等轴侧图4.3斜二轴侧图4.4轴侧图中剖切画法返回返回5.1视图5.2剖视图5.3剖面图5.4简化画法6.1螺纹和螺纹紧固件6.2齿轮6.3键与销6.4弹簧6.5滚动轴承7.1零件图的作用与内容7.2零件图的视图选择7.3零件结构工艺性7.4零件图的尺寸标注与工艺性7.5画零件图的步骤与方法7.6零件图的看图方法与步骤7.7零件图的技术要求8.4装配图的尺寸标注零件编号和明细表8.3装配图的视图选择8.2装配图的表达方法8.1装配图的作用与内容8.5装配结构的合理性8.6画装配图的方法和步骤8.7装配图的读图和拆画零件图2·1投影的形成及常用的投影方法投影方法中心投影法平行投影法直角投影法(正投影法)斜角投影法画透视图画斜轴测图画工程图样及正轴测图中心投影法投射中心、物体、投影面三者之间的相对距离对投影的大小有影响。度量性较差投影特性投射线投射中心物体投影面投影物体位置改变,投影大小也改变平行投影法斜角投影法投影特性投影大小与物体和投影面之间的距离无关。度量性较好工程图样多数采用正投影法绘制。投射线互相平行且垂直于投影面投射线互相平行且倾斜于投影面直角(正)投影法Pb●●AP采用多面投影。过空间点A的投射线与投影面P的交点即为点A在P面上的投影。B1●B2●B3●点在一个投影面上的投影不能确定点的空间位置。一、点在一个投影面上的投影a●2.2.1点的投影解决办法?HWV二、点的三面投影投影面◆正面投影面(简称正面或V面)◆水平投影面(简称水平面或H面)◆侧面投影面(简称侧面或W面)投影轴oXZOX轴V面与H面的交线OZ轴V面与W面的交线OY轴H面与W面的交线Y三个投影面互相垂直WHVoX空间点A在三个投影面上的投影a点A的正面投影a点A的水平投影a点A的侧面投影空间点用大写字母表示,点的投影用小写字母表示。a●a●a●A●ZYWVH●●●●XYZOVHWAaaaxaazay向右翻向下翻不动投影面展开aaZaayayaXYYO●●az●x●●●●XYZOVHWAaaa点的投影规律:①aaOX⊥轴②aax=aaz=y=A到V面的距离aax=aay=z=A到H面的距离aay=aaz=x=A到W面的距离xaazay●●YZazaXYayOaaxaya●aaOZ⊥轴●●aaax例:已知点的两个投影,求第三投影。●a●●aaaxazaz解法一:通过作45°线使aaz=aax解法二:用圆规直接量取aaz=aaxa●三、两点的相对位置两点的相对位置指两点在空间的上下、前后、左右位置关系。判断方法:▲x坐标大的在左▲y坐标大的在前▲z坐标大的在上baaabb●●●●●●B点在A点之前、之右、之下。XYHYWZ四、重影点:空间两点在某一投影面上的投影重合为一点时,则称此两点为该投影面的重影点。A、C为H面的重影点●●●●●aacc被挡住的投影加()()A、C为哪个投影面的重影点呢?acaaabbb●●●●●●2.2.2直线的投影两点确定一条直线,将两点的同名投影用直线连接,就得到直线的同名投影。⒈直线对一个投影面的投影特性一、直线的投影特性AB●●●●ab直线垂直于投影面投影重合为一点积聚性直线平行于投影面投影反映线段实长ab=AB直线倾斜于投影面投影比空间线段短ab=ABcosα●●AB●●abαAMB●a≡b≡m●●●⒉直线在三个投影面中的投影特性投影面平行线平行于某一投影面而与其余两投影面倾斜投影面垂直线正平线(平行于V面)侧平线(平行于W面)水平线(平行于H面)正垂线(垂直于V面)侧垂线(垂直于W面)铅垂线(垂直于H面)一般位置直线与三个投影面都倾斜的直线统称特殊位置直线垂直于某一投影面baababbaabba⑴投影面平行线①在其平行的那个投影面上的投影反映实长,并反映直线与另两投影面倾...
