二攻螺纹操作要点技能点课件VIP免费

二攻螺纹操作要点技能点课件_第1页
1/29
二攻螺纹操作要点技能点课件_第2页
2/29
二攻螺纹操作要点技能点课件_第3页
3/29

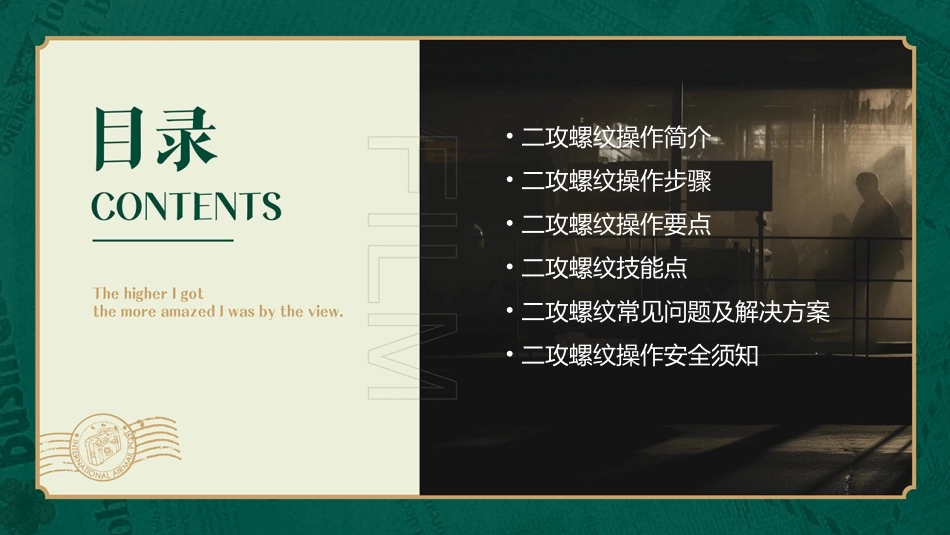

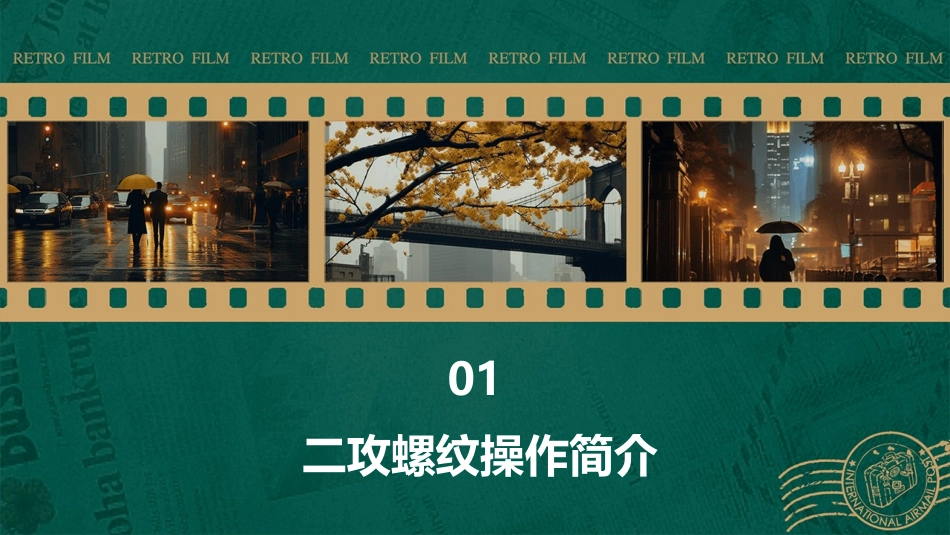

二攻螺纹操作要点技能点课件•二攻螺纹操作简介•二攻螺纹操作步骤•二攻螺纹操作要点•二攻螺纹技能点•二攻螺纹常见问题及解决方案•二攻螺纹操作安全须知01二攻螺纹操作简介二攻螺纹是指使用二种不同规格的丝锥对同一孔进行攻丝的操作。定义通过使用不同规格的丝锥,可以加工出具有不同螺距和直径的螺纹,以满足不同的连接和固定需求。目的二攻螺纹的定义0102二攻螺纹的应用场景可用于加工不同材料和厚度的工件,如钢铁、铜、铝等金属材料以及塑料、木材等非金属材料。适用于需要不同规格螺纹的连接和固定场合,如机械、建筑、船舶等领域。优点可加工出不同规格的螺纹,满足不同需求。可提高工件的美观度和使用寿命。二攻螺纹的优点与限制•可提高连接和固定的稳定性和可靠性。二攻螺纹的优点与限制限制需要使用不同规格的丝锥,增加了操作难度和成本。对于某些材料,可能会出现攻丝困难或易断等问题。需要严格控制孔的直径和深度,以确保攻丝质量。01020304二攻螺纹的优点与限制02二攻螺纹操作步骤工具准备工件固定孔洞钻制润滑剂涂抹准备阶段01020304确保准备齐全攻丝所需的工具,如钻头、丝锥、螺丝刀等。将工件牢固地固定在工作台上,防止在攻丝过程中发生移动。使用钻头在工件上钻出符合要求的孔洞,确保孔洞的垂直度和深度满足要求。在丝锥和孔洞表面涂抹适量的润滑剂,以减少摩擦和工具磨损。根据孔洞大小和材料特性选择合适的丝锥。丝锥选择将丝锥轻轻旋转着插入孔洞,确保丝锥与孔洞对齐。丝锥插入施加适当的压力,同时保持丝锥的旋转,使螺纹形成于孔洞内。根据需要,可能需要适时退出丝锥进行清理。攻丝操作控制攻丝深度,确保螺纹长度符合要求。深度控制攻丝阶段结束阶段攻丝完成后,对丝锥和孔洞进行清理,去除切屑和杂物。检查已攻螺纹的孔洞,确保螺纹质量符合标准。根据需要,对已攻螺纹的孔洞进行必要的处理,如倒角、清理等。记录操作过程和结果,总结经验教训,为后续工作提供参考。工具清理工件检查后续处理记录与总结03二攻螺纹操作要点根据工件材料和螺纹规格选择合适的丝锥,确保丝锥的硬度和精度等级符合要求。丝锥选择钻头匹配丝锥夹持根据需要攻丝的孔径选择合适的钻头,确保孔的直径和深度满足加工要求。正确夹持丝锥,确保其稳定性和准确性,避免丝锥在加工过程中发生晃动或偏移。030201工具选择与调整在攻丝前,检查孔的深度是否符合要求,避免因孔深不足而导致螺纹加工失败。孔深检查根据需要的螺纹长度和丝锥的长度,控制攻丝的深度,确保螺纹长度符合要求。攻丝深度控制在攻丝过程中,如需停止攻丝或遇到问题,应正确处理退丝,避免损坏螺纹或工件。退丝处理攻丝深度控制根据加工要求选择合适的润滑剂,如攻丝油或润滑脂,以降低摩擦和减少热量产生。润滑剂选择在攻丝过程中,适时涂抹润滑剂,确保丝锥和工件得到充分润滑,提高加工效率并延长丝锥使用寿命。润滑剂涂抹在攻丝过程中,如需使用冷却液,应正确使用冷却液,以降低温度、减少热损伤并提高加工质量。冷却液使用润滑与冷却04二攻螺纹技能点攻丝力度过大导致丝锥容易磨损,螺纹孔质量差,表面粗糙度增加。攻丝力度过小导致丝锥切削能力不足,螺纹孔加工困难,容易造成丝锥折断。控制技巧根据材料硬度、丝锥类型和切削参数,合理选择攻丝力度,保持稳定的手感和力度,避免忽大忽小。攻丝力度控制丝锥的选择与更换丝锥类型选择根据加工材料、孔径大小和精度要求,选择合适的丝锥类型,如直槽丝锥、螺旋槽丝锥等。丝锥更换时机丝锥磨损严重、切削阻力增大或出现折断时应及时更换,以保证加工质量和丝锥使用寿命。丝锥更换技巧使用专用扳手或旋具进行更换,确保丝锥安装牢固,并检查切削液喷嘴是否正常工作。保养注意事项定期清洗丝锥,去除切削残留物和锈迹,涂上防锈油或润滑剂,存放在干燥通风的地方。研磨工具选择合适的研磨工具,如研磨石、研磨膏和研磨机器等,根据丝锥磨损程度选择合适的研磨方式。研磨方法当丝锥切削刃磨损或崩刃时,可以采用研磨方法进行修复,恢复切削刃的锋利度。丝锥的研磨与保养05二攻螺纹常见问题及解决方案总结词丝锥断裂是二攻螺纹操作中常见的问题,主要...
