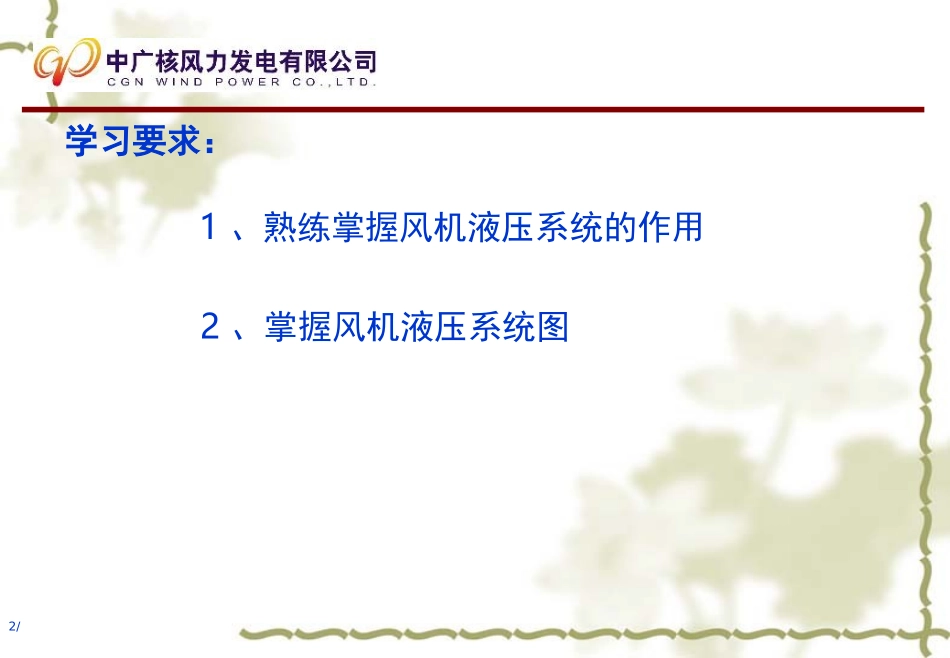

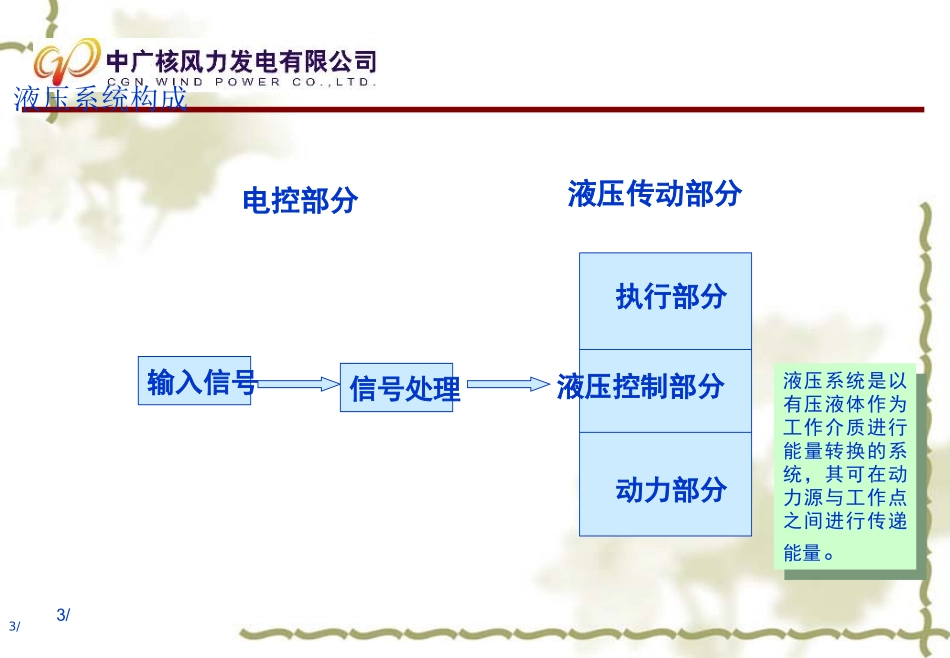

液压技术基础主讲人：王玉超学习要求：1、熟练掌握风机液压系统的作用2、掌握风机液压系统图2/.液压系统构成3/电控部分液压传动部分输入信号信号处理液压控制部分动力部分执行部分液压系统是以有压液体作为工作介质进行能量转换的系统，其可在动力源与工作点之间进行传递能量。液压系统是以有压液体作为工作介质进行能量转换的系统，其可在动力源与工作点之间进行传递能量。3/1)一个简单的液压系统，其由油箱（A）、电动机（B）、液压泵（C）、溢流阀（D）、过滤器（E）、节流阀（F）、电磁换向阀（G）液压缸（H）组成。1)一个简单的液压系统，其由油箱（A）、电动机（B）、液压泵（C）、溢流阀（D）、过滤器（E）、节流阀（F）、电磁换向阀（G）液压缸（H）组成。AABBCCDDEEFFGGHH4/5/动力元件动力元件液压系统液压系统执行元件执行元件控制元件控制元件辅助元件辅助元件工作介质工作介质它将机械能转换为液压能为系统提供一定压力、一定流量的液体。它将机械能转换为液压能为系统提供一定压力、一定流量的液体。将流体的液压能转换为机械能，克服负载带动机器完成所需的动作。将流体的液压能转换为机械能，克服负载带动机器完成所需的动作。用于控制系统液流的压力、流量和流向的元件，总称为液压控制元件。用于控制系统液流的压力、流量和流向的元件，总称为液压控制元件。通常指液压油，液压油基本功能：传递功率、润滑移动件、密封零件间的间隙、冷却或散热通常指液压油，液压油基本功能：传递功率、润滑移动件、密封零件间的间隙、冷却或散热除上面的装置以外的元件如油管、管接头、压力表、滤油器、蓄能器、油箱等。除上面的装置以外的元件如油管、管接头、压力表、滤油器、蓄能器、油箱等。第一章液压动力元件液压泵的作用和分类1、作用液压泵是液压传动系统中的动力元件，它将电动机输人的机械能转换为液体的压力能，为系统提供具有一定流量和压力的工作介质。液压泵是液压传动系统的重要组成部分，是整个系统的动力之源。2.分类液压泵的种类很多，按照不同标准可分类如下:(1)按照结构的不同，可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等。(2)按其输油方向能否改变，分为单向泵和双向泵。(3)按其输出的流量能否调节，分为定量泵和变量泵。(4)按其额定压力的高低，分为低压泵、中压泵和高压泵等。齿轮泵齿轮泵齿轮泵工作原理液压执行元件液压马达实现连续的回转（或摆动）运动，使系统输出一定的转矩和转速液压马达和液压缸是将液压系统中的压力能转换成机械能的能量转换装置，都是执行元件液压缸实现直线往复运动，输出推力和速度液压控制元件主要是各种控制阀，在液压系统中控制液体流动方向、流量大小和压力的高低，以满足执行元件的工作要求。液压控制元件阀芯阀体驱动装置液压阀基本结构原理：利用阀芯在阀体内相对运动来控制阀口的通断及开口大小来实现压力、流量和方向控制。控制阀按用途分类液压阀可分为三类：方向控制阀（单向阀、换向阀等）、压力控制阀（溢流阀、减压阀、顺序阀）和流量控制阀（节流阀、调速阀）这三类阀还可以根据需要相互组合成组合阀如单项溢流阀、单向节流阀等，这样可以减少连接管路，使其结构更加紧凑，并提高效率。方向控制阀是通过控制液体流动的方向来操纵执行元件的运动，如液压缸的前进、后退与停止，液压马达的正反转与停止等。单向阀单向阀使油只能在一个方向流动，反方向则堵塞。液控单向阀，在普通单向阀的基础上多了一个控制口，当控制口空接时，该阀相当于一个普通单向阀；若控制口接压力油，则油液可双向流动。为减少压力损失，单向阀的弹簧刚度很小，但若置于回油路作背压阀使用时，则应换成较大刚度的弹簧。方向控制阀方向控制阀单向阀普通单向阀方向控制阀单向阀普通单向阀方向控制阀单向阀普通单向阀方向控制阀液控单向阀液控单向阀方向控制阀液控单向阀液控单向阀方向控制阀：单向阀液控单向阀方向控制阀液控单向阀液控单向阀换向阀工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向换向阀符号的规定和含义1)方框表示...
