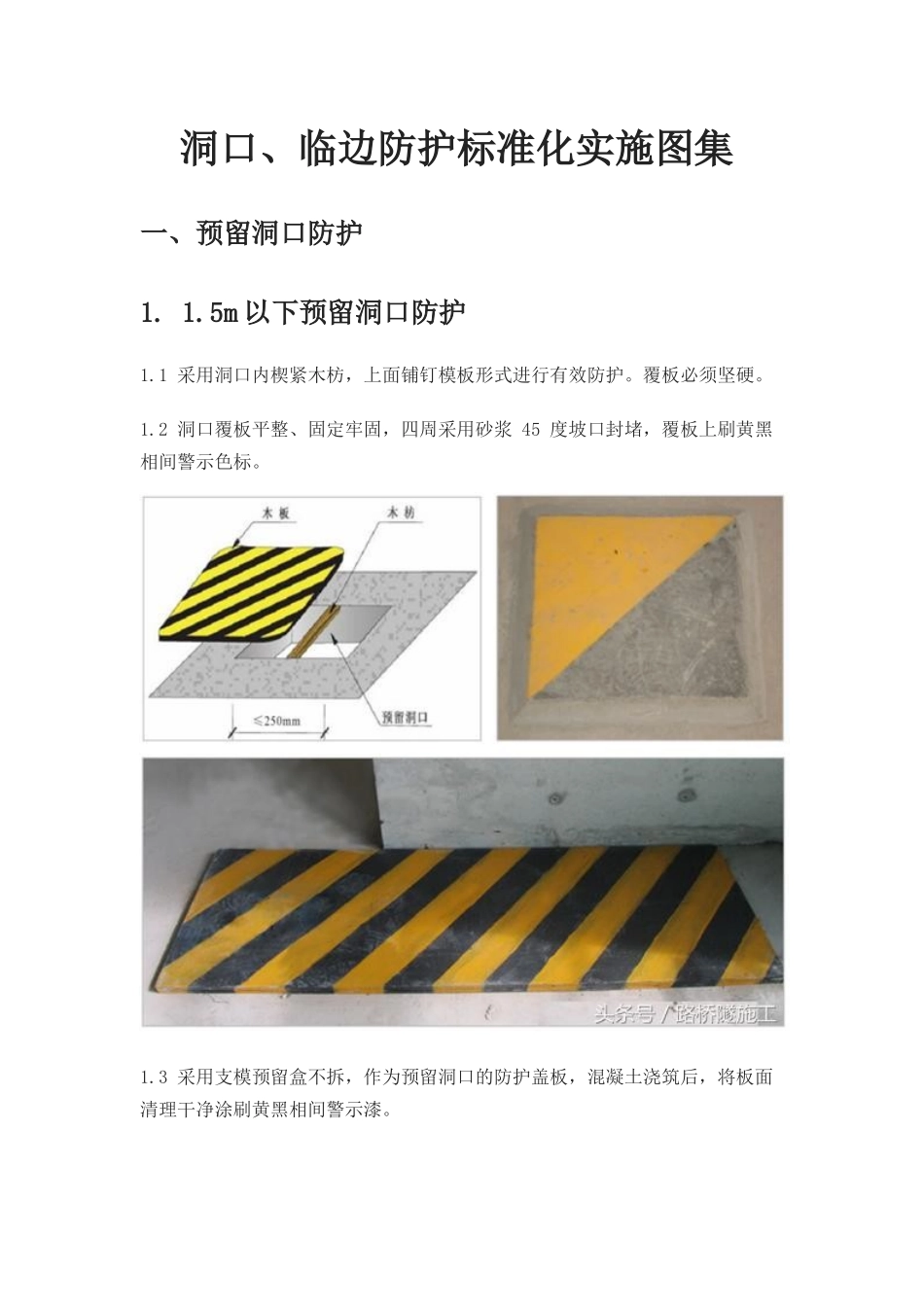

洞口、临边防护标准化实施图集一、预留洞口防护1.1.5m以下预留洞口防护1.1采用洞口内楔紧木枋，上面铺钉模板形式进行有效防护。覆板必须坚硬。1.2洞口覆板平整、固定牢固，四周采用砂浆45度坡口封堵，覆板上刷黄黑相间警示色标。1.3采用支模预留盒不拆，作为预留洞口的防护盖板，混凝土浇筑后，将板面清理干净涂刷黄黑相间警示漆。2.大于1.5米预留洞口防护2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。2.2除封闭外四周还应设有定性化防护栏杆，防护栏杆的高度不小于1.2m，安装必须牢固可靠。2.3在醒目的位置悬挂安全警示牌。3.放线空预留洞口防护3.1利用预留洞内的侧模进行固定，用合页铰链连接盖板如图1所示。3.2使用定型化产品，用膨胀螺丝固定在放线孔一侧，使用时翻起即可，不易损坏，可重复利用，如图2所示。4.竖向预留洞口防护4.1洞口上沿离地面750mm以下的竖向洞口，应用模板全封闭，刷黄黑相间油漆。4.2洞口上沿离地面750mm以上且宽度较大的的竖向洞口，应安装高度不低于1200mm的定型化防护栏杆。二、楼梯口防护1.楼梯口防护设置宜采用定型化、工具化制作，并考虑可拆卸、再利用的原则。2.防护栏杆有上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加栏杆柱。3.防护栏杆及防护用挡脚板应涂刷醒目的黄黑相间颜色油漆。三、电梯井口防护1.三面封闭式电梯井口1.1电梯井口设置定型化、工具化、标准化的防护门，门高不小于1800㎜。防护门底部安装180㎜高踢脚步板。1.2防护门外侧应涂刷醒目的安全警示颜色，张挂“当心坠落”、“注意安全”等安全警示标志牌。1.3电梯井道内封闭隔离，采用在剪力墙根部预埋套管，用钢管搭设“井字”平台，在上层铺设平板进行隔离，井道隔离必须采用硬质材料层层封闭；禁止使用毛竹片封闭。2.四面敞开式电梯井口2.1利用钢管扣件在洞口上紧靠洞口边搭设井字形平台，平台上每层铺设木枋，在木枋上铺钉木板进行硬质封闭。2.2电梯井四周应设定型化防护栏杆，防护栏高度不小于1.2m，横杆长度大于2m时，必须加栏杆柱。2.3防护栏杆应涂刷醒目的黄黑相间颜色油漆。2.4在醒目的位置悬挂安全警示牌。四、临边安全防护总则：临边防护设置采用定型化、工具化制作，并考虑可拆卸、再利用的原则。1.临街面1.1防护采用两道栏杆形式，上道栏杆离地1200㎜，中道栏杆离地600㎜，底部安装180㎜高踢脚步板。1.2立杆高度1200㎜，间距大于2000mm时必须加设栏杆柱。1.3当临街道或人口密集的地方，除设置防护栏杆外，防护栏杆必须挂设密目网封闭，敞开立面必须采取满挂密目网作全封闭处理。1.4钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂“当心坠落”安全警示标志牌。建议：钢板网立面防护建筑物紧靠闹市区人流、车流密集，且房屋较高的情况下，建议使用钢板网做立面防护。2.非临街面使用两道栏杆的定型化产品固定或采用半口扣件或，立杆高度1200mm，间距大于2000mm时必须加设栏杆柱，下设1800mm踢脚板，安装必须牢固可靠。3.内廊式结构临边防护3.1采用两道横杆的定型化防护栏杆，上道栏杆离地1200mm，中道栏杆离地600mm，底部安装180mm高踢脚步板。3.2立杆高度1200mm，间距大于2000mm时必须加设栏杆柱。3.3防护栏杆必须挂设密目网封闭。3.4钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂“当心坠落”安全警示标志牌。4.半个旋转扣件式围护方式通常情况下，住宅楼层周边的临边尺寸大小相差较多，用制作好的定型化产品维护大于2米的较好，小于2米的临边可使用半个旋转扣件来固定栏杆，更为方便、快捷。4.1采用两道横杆的防护栏杆，上道栏杆离地1200mm，中道栏杆离地600mm，在剪力墙或柱子上画好尺寸，用电钻打眼。4.2选用8#的内膨胀螺丝将半个旋转扣件固定在剪力墙或柱子上。4.3当临边两边间距大于2000mm时必须加设栏杆柱，立杆高度1200mm。4.4钢管表面涂刷黄黑警示色油漆。栏杆内侧张挂“当心坠落”安全警示标志牌。说明图一:8#内膨胀螺丝；图二:半个旋转扣件；图三:安装在墙上；图四:固定钢管；图五:安装后成品实景图5.大跨度楼层内外架临边防护通常在...
