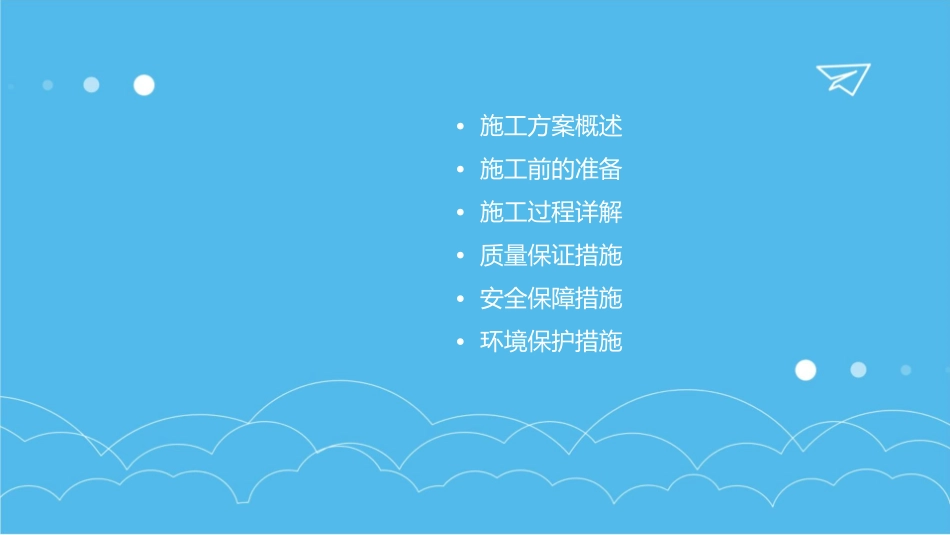

•施工方案概述•施工前的准备•施工过程详解•质量保证措施•安全保障措施•环境保护措施施工背景与目标0102施工背景施工目标光明水库桥位于某市内，由于使用年限已久，需要进行加固和维修。其中，钻孔灌注桩施工是加固的重要环节之一。确保钻孔灌注桩施工质量和安全，满足设计要求，实现桥梁加固和提升承载能力的目标。施工范围与限制施工范围光明水库桥及其周边区域的钻孔灌注桩施工。施工限制施工过程中应尽量减少对周边环境和居民的影响，严格遵守相关法律法规和环保要求。施工方法与流程概览施工方法采用旋挖钻机进行钻孔，钢筋笼现场制作，混凝土采用商品混凝土。施工流程测量定位→埋设护筒→钻机就位→钻孔→清孔→下放钢筋笼→灌注混凝土→养护。现场勘查与评估010203现场地形、地貌勘查施工条件评估施工风险评估对施工区域内的地形、地貌进行详细勘查，了解地质构造、水文条件等，为后续施工提供基础数据。评估施工场地的大小、安全条件、施工环境等，确保施工顺利进行。对可能出现的施工风险进行预测和评估，制定相应的应对措施。施工设备与材料准备钻孔设备混凝土制备设备根据地质条件和施工要求选择合适的钻孔设备，如冲击钻、回旋钻等。准备混凝土搅拌站、运输车等设备，确保混凝土质量。其他辅助设备材料准备如泥浆泵、空压机等，根据施工需要配根据设计要求准备合格的钢筋、水泥、砂石等材料，确保施工质量。置。施工人员组织与培训人员组织根据工程规模和要求，组建施工队伍，明确各岗位人员职责。培训与交底对施工人员进行技术培训和安全教育，确保他们具备相应的技能和安全意识。钻孔作业钻孔定位钻孔过程根据设计图纸，使用全站仪等测量设备确定钻孔位置，确保误差在允许范围内。根据地质勘察资料选择合适的钻头和钻孔方式，控制钻进速度，及时排除钻屑。钻机安装孔深检测将钻机安装到指定位置，确保稳定、水平，并进行校正。钻孔完成后，使用测绳等工具检测孔深，确保达到设计要求。灌浆管埋设010203灌浆管选择灌浆管埋设灌浆管固定根据实际情况选择硬质塑料管或钢管，确保无破损、无砂眼。按照设计要求将灌浆管埋设到指定深度，确保密封良好、无渗漏。使用支架或锚固剂将灌浆管固定在孔口周围，防止脱落或移位。灌浆施工01020304浆液制备灌浆方式压力控制注浆量控制按照设计要求的配合比，使用搅拌机将浆液搅拌均匀，控制加水量和搅拌时间。根据实际情况选择分段加提升注浆芯管的注浆方式，确保注浆效果。使用压力表等设备控制灌浆压力，保持稳定，避免因压力波动影响注浆效果。根据设计要求控制每段注浆量，确保达到预期的注浆效果。灌浆效果检测010203检测方法检测标准不合格处理采用声波检测、静载试验、钻孔取芯等方法检测灌浆效果。根据设计要求和相关规范，对检测结果进行分析评估，判断是否满足要求。若检测结果不满足要求，需进行补浆等处理，并重新检测直至合格。质量标准与要求桩位偏差垂直度桩径与孔深混凝土质量钻孔灌注桩的桩径和孔深应符合设计要求，桩径偏差不得超过钻孔灌注桩的桩位偏差应符合规范要求，不得超过±20mm。钻孔灌注桩的垂直度偏差应小于1%，以确保桩身的垂直度。用于灌注桩身的混凝土应符合设计要求，强度等级不低于C30。±50mm。质量检测与控制01020304施工前检测施工过程检测施工后检测不合格处理在施工前应对施工设备、材料等进行检测，确保符合要求。在施工过程中，应对桩位、垂直度、孔深、混凝土质量等进行检测，确保满足质量标准。施工完成后，应对成桩进行质量检测，包括桩身完整性、承载力等。若发现质量问题，应及时处理，并对处理结果进行检测，确保达到质量标准。质量问题的预防与处理预防措施在施工过程中，采取有效措施预防质量问题，如控制施工参数、加强质量检测等。问题处理若出现质量问题，应及时分析原因，采取有效措施进行处理，并对处理结果进行检测和验收。安全规定与要求施工前必须进行安全技术交底，确保每位作业人员熟悉并掌握安全操作规程。施工现场应设置明显的安全警示标志和安全防护设施，确保作业安全。定期对施工现场进行安全检查，及时发现并消除安全隐患。严禁酒后作业、疲劳作业等危险行...
