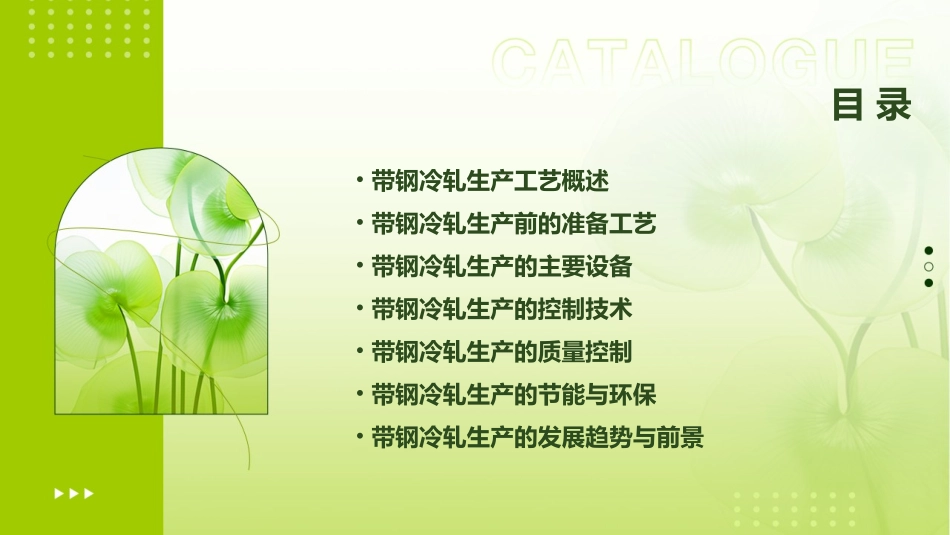

带钢冷轧生产工艺课件REPORTING目录•带钢冷轧生产工艺概述•带钢冷轧生产前的准备工艺•带钢冷轧生产的主要设备•带钢冷轧生产的控制技术•带钢冷轧生产的质量控制•带钢冷轧生产的节能与环保•带钢冷轧生产的发展趋势与前景PART01带钢冷轧生产工艺概述REPORTING冷轧带钢的定义冷轧带钢是指将热轧带钢经过酸洗、轧制、退火等处理后，得到表面光洁、厚度均匀、具有较高尺寸精度和力学性能的带钢材料。冷轧带钢具有高强度、高硬度、良好的塑性和韧性等优点，广泛应用于汽车、家电、建筑、造船、航空航天等领域。精整对带钢进行矫直、剪切、表面处理等操作，得到符合要求的冷轧带钢。退火通过控制退火温度和时间，消除轧制过程中产生的内应力，提高带钢的塑性和韧性。轧制经过多道次轧制，使带钢厚度达到所需规格，同时提高带钢的尺寸精度和力学性能。原料准备将热轧带钢进行剪切、矫直等预处理，以便后续加工。酸洗去除带钢表面的氧化铁皮和污垢，得到表面光洁的带钢。冷轧带钢的生产工艺流程用于制造汽车板、家电板等，要求具有较好的成形性和抗腐蚀性能。普冷带钢在普冷带钢表面镀一层锌，以提高抗腐蚀性能和成形性，常用于制造汽车外板和家电外壳等。镀锌带钢在镀锌带钢表面涂覆一层彩色涂料，用于制造建筑、家具等领域的装饰材料。彩涂带钢具有较好的耐腐蚀性和成形性，用于制造餐具、医疗器械等领域。不锈钢带钢冷轧带钢的种类及用途PART02带钢冷轧生产前的准备工艺REPORTING根据产品要求和生产工艺特性，选择合适的带钢原料，如材质、厚度、宽度等。原料选择对带钢原料进行必要的处理，如切割、矫直、修整等，以满足冷轧工艺的要求。原料准备原料选择与准备利用酸溶液与带钢表面的氧化物、铁锈等杂质反应，使其溶解并去除。包括浸泡、刷洗、冲洗等环节，以实现带钢表面的清洁。带钢的酸洗工艺酸洗工艺流程酸洗原理通过电化学反应，使带钢表面沉积一层金属锌，以提供防腐保护。镀锌原理包括镀前处理、电镀、镀后处理等环节，以实现带钢表面的镀锌层。镀锌工艺流程带钢的镀锌工艺PART03带钢冷轧生产的主要设备REPORTING冷轧机是带钢冷轧生产的核心设备，主要作用是将热轧带钢进行轧制，使其厚度减薄，表面光洁，力学性能提高。冷轧机通常由多组辊轮组成，通过电机驱动，利用轧制力将热轧带钢逐道次轧薄，直至达到所需的厚度。冷轧机的种类很多，有可逆式、连续式、单机架可逆式、多机架连续式等，根据生产工艺和产品要求选择合适的冷轧机。冷轧机退火炉是带钢冷轧生产中的重要设备之一，主要作用是将经过冷轧后的带钢进行再结晶退火，以消除加工硬化现象，恢复其塑性，提高延展性。退火炉通常为连续式或可逆式，炉内温度控制精确，以达到最佳的退火效果。退火炉通常配备有废气处理装置，以减少对环境的影响。退火炉精整设备是带钢冷轧生产中必不可少的设备，主要作用是对经过退火的带钢进行平整、剪切、分卷等操作，以满足产品要求。平整机组主要作用是对带钢进行平整，以提高其表面质量；纵剪机组和横剪机组主要作用是将带钢按照要求剪切成不同的宽度和长度；分卷机组则将带钢卷分成单卷或者双卷。精整设备包括平整机组、纵剪机组、横剪机组、分卷机组等。精整设备PART04带钢冷轧生产的控制技术REPORTING厚度是冷轧带钢产品的重要指标之一，对产品的质量和使用性能有重要影响。厚度控制的重要性厚度控制原理厚度控制策略通过调整压下量和张力，控制金属的变形程度和轧制力，达到控制厚度的目的。采用模型控制、反馈控制和前馈控制等策略，根据实际生产情况选择合适的控制方法。030201冷轧带钢的厚度控制技术宽度是冷轧带钢产品的另一个重要指标，对产品的使用性能和加工性能有重要影响。宽度控制的重要性通过调整工作辊的开口度、轧制力和张力等参数，控制金属的横向流动，达到控制宽度的目的。宽度控制原理采用闭环控制和模型控制等策略，根据实际生产情况选择合适的控制方法。宽度控制策略冷轧带钢的宽度控制技术硬度是冷轧带钢产品的另一个重要指标，对产品的使用性能和加工性能有重要影响。硬度控制的重要性通过调整轧制工艺参数和冷却速度，控制金属的晶粒度和相变组织，...
