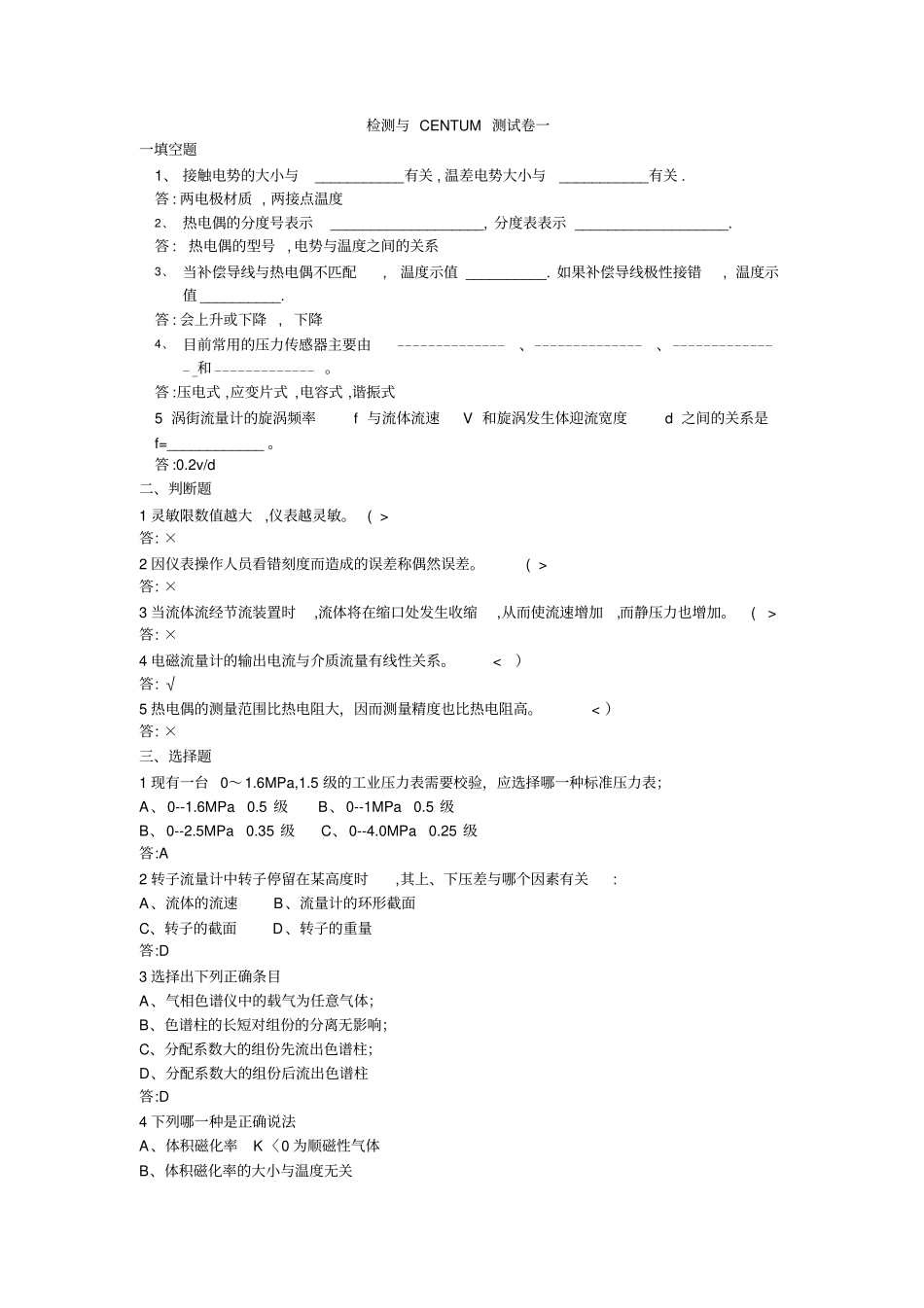

检测与CENTUM测试卷一一填空题1、接触电势的大小与___________有关,温差电势大小与___________有关.答:两电极材质,两接点温度2、热电偶的分度号表示___________________,分度表表示___________________.答:热电偶的型号,电势与温度之间的关系3、当补偿导线与热电偶不匹配,温度示值__________.如果补偿导线极性接错,温度示值__________.答:会上升或下降,下降4、目前常用的压力传感器主要由——————————————、——————————————、——————————————_和—————————————。答:压电式,应变片式,电容式,谐振式5涡街流量计的旋涡频率f与流体流速V和旋涡发生体迎流宽度d之间的关系是f=____________。答:0.2v/d二、判断题1灵敏限数值越大,仪表越灵敏。(>答:×2因仪表操作人员看错刻度而造成的误差称偶然误差。(>答:×3当流体流经节流装置时,流体将在缩口处发生收缩,从而使流速增加,而静压力也增加。(>答:×4电磁流量计的输出电流与介质流量有线性关系。<）答:√5热电偶的测量范围比热电阻大，因而测量精度也比热电阻高。<）答:×三、选择题1现有一台0～1.6MPa,1.5级的工业压力表需要校验，应选择哪一种标准压力表；A、0--1.6MPa0.5级B、0--1MPa0.5级B、0--2.5MPa0.35级C、0--4.0MPa0.25级答:A2转子流量计中转子停留在某高度时,其上、下压差与哪个因素有关:A、流体的流速B、流量计的环形截面C、转子的截面D、转子的重量答:D3选择出下列正确条目A、气相色谱仪中的载气为任意气体；B、色谱柱的长短对组份的分离无影响；C、分配系数大的组份先流出色谱柱；D、分配系数大的组份后流出色谱柱答:D4下列哪一种是正确说法A、体积磁化率K〈0为顺磁性气体B、体积磁化率的大小与温度无关C、体积磁化率的大小受压力影响D、混合气中氧气的磁化率最大答:D5以下对红外线气体分析仪的描述哪条不正确：A、参比侧和测量侧气室的几何尺寸相等；B、参比气室充的是惰性气体；C、检测气室充的是待测组份气体；D、参比侧和测量侧是两束能量相同的平红外光答:D四、问答题1、差压式流量仪表指示偏高产生的原因有哪些?如何处理?答:负压管漏,正负引压管堵,检测膜盒变形,隔离液被冲跑.处理办法:检查负引压管是否漏、堵,负压取压阀是否打开,清洗检测膜盒内的杂质,重新灌注隔离液.2.转子流量计在实际使用时，为什么要进行指示值的修正？答：转子流量计指示值修正的原因是：转子流量计是一种非标准化仪表，须按不同的被测介质进行刻度。但是，仪表制造厂为了便于成批生产，在进行刻度时，是在标准状态下<20℃、一个标准大气压——760mmHg或101.33KPa），用水或空气对仪表进行标定并给出曲线的。对于测量液体来讲是代表20℃时水的流量；对于测量气体来讲是代表20℃、101.33KPa压力下空气的流量。但在实际使用时，因为被测介质的密度和所处的工作状态与标定条件不同，使得转子流量计的指示值和被测介质实际流量值之间存在一定差别，所以必须对流量指示值按照实际被测介质的密度、温度、压力等参数的具体情况进行修正。五、计算题1、如图丙烯球罐的液位测量，试确定变送器的测量范围和迁移量。已知罐高为10m,h1=1m,h2=1m,ρ丙烯=0.6g/cm3，ρ硅油=1.0g/cm3答:(1>P1=ρ丙烯(H+h1>g+P气,P2=ρ硅油·(h1+h2+h>·g+P气,当H=0时,ΔP1=P1－P2=600×1×10-12×1000×10=-114kPa.(2>ΔP=ρ丙烯·H·g=600×10×10=60kPa,所以变送器的测量范围是-114kPa～－54kPa,迁移量是-114kPa.2.现用转子流量计测CO2的流量,已知t=400C,P=49.03kPa,CO2在标准状态下的密度为1.842kg/m3,空气在标准状态下的密度为1.205kg/m3.试问当示值为120m3/h时实际的流量是多少?答:q实=120×842.1*15.293*355.150205.1*15.313*325.101=82.35m3/h检测与CENTUM测试卷二一填空题1、3051系列变送器进行基本组态主要内容是——————————————、——————————————、——————————————、——————————————和——————————————。答:位号,项目单位,测量范围,阻尼时间,信号处理方式2.5.45445保留4位小数应为___________5.45455保留4位小数应为_________答:5.4544,5.45463引...
