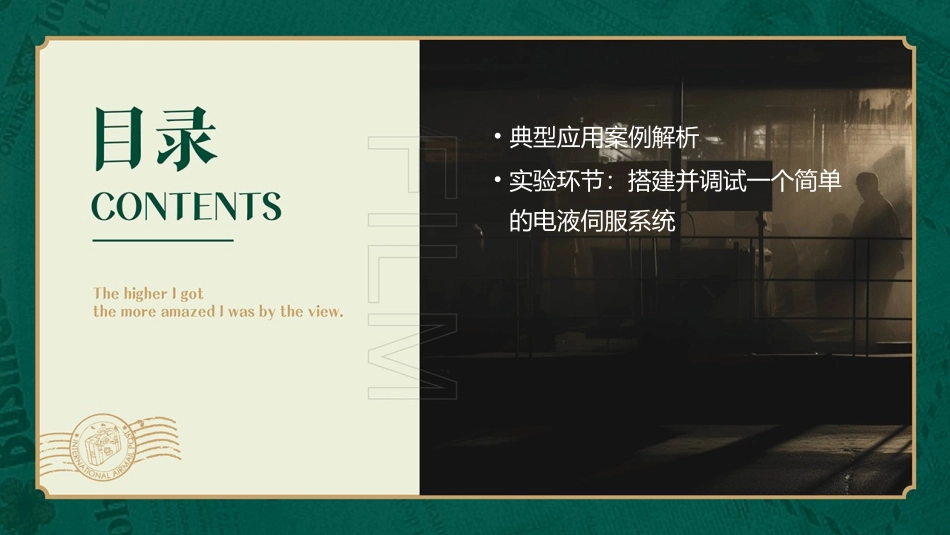

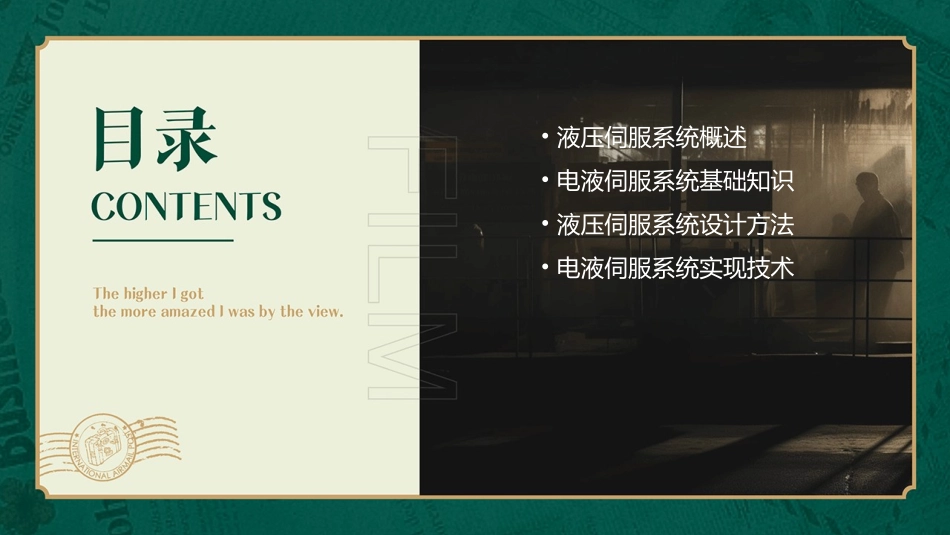

液压伺服系统电液伺服系统课件•液压伺服系统概述•电液伺服系统基础知识•液压伺服系统设计方法•电液伺服系统实现技术•典型应用案例解析•实验环节：搭建并调试一个简单的电液伺服系统01液压伺服系统概述液压伺服系统是一种能够自动、精确地控制机械运动位置、速度、加速度和力的液压系统，由液压能源、伺服阀、执行机构、传感器和控制器等组成。定义液压伺服系统由五个部分组成，分别是动力元件、执行元件、控制元件、检测元件和辅助元件。其中，动力元件为液压泵，执行元件为液压缸或液压马达，控制元件为伺服阀，检测元件为位移传感器、速度传感器等，辅助元件包括油箱、过滤器、冷却器等。组成定义与组成工作原理液压伺服系统的工作原理是，控制器根据输入信号和反馈信号计算出控制量，通过伺服阀控制液压缸或液压马达的运动，使其按照预定的轨迹、速度、加速度和力进行运动。在运动过程中，位移传感器、速度传感器等检测元件实时监测执行机构的运动状态，并将信息反馈给控制器，以实现闭环控制。特点液压伺服系统具有控制精度高、响应速度快、输出功率大、工作平稳可靠等特点。此外，液压伺服系统还具有较好的适应性和灵活性，能够适应不同的工作环境和工作要求。工作原理及特点应用领域液压伺服系统广泛应用于各种工业机械、数控机床、冶金设备、航空航天等领域。例如，在数控机床中，液压伺服系统用于实现工件的精确定位和高速切削；在冶金设备中，液压伺服系统用于实现连铸机的结晶器振动和轧机的压下控制等。发展趋势随着科技的不断发展，液压伺服系统也在不断创新和完善。未来，液压伺服系统将朝着智能化、数字化、网络化方向发展，实现更高效、更精准的控制。同时，液压伺服系统还将更加注重环保和节能，推动绿色制造和可持续发展。应用领域与发展趋势02电液伺服系统基础知识将电气信号转换为液压流量或压力，实现液压执行机构的精确控制。伺服阀比例阀电液转换器根据输入电气信号的比例关系，调节液压系统中的流量、压力或方向。将电信号转换为机械位移或力，驱动液压执行机构运动。030201电液转换元件位置传感器速度传感器压力传感器液压缸与马达传感器与执行器01020304检测液压执行机构的位置信息，如光栅尺、磁栅尺、编码器等。检测液压执行机构的速度信息，如测速发电机、多普勒测速仪等。检测液压系统中的压力信息，如压阻式压力传感器、压电式压力传感器等。作为执行器，根据电液转换元件的控制信号，实现精确的直线或旋转运动。通过比例、积分和微分环节调节系统误差，实现精确的位置、速度或力控制。PID控制根据系统参数变化自动调节控制器参数，保持系统的稳定性和性能。自适应控制针对系统不确定性和外部干扰，设计具有鲁棒性的控制器，确保系统稳定工作。鲁棒控制运用人工智能、模糊控制、神经网络等技术，实现复杂非线性系统的优化控制。智能控制控制策略及算法03液压伺服系统设计方法需求分析明确系统工作条件、性能指标、控制精度等要求，为后续设计提供依据。规格书制定根据需求分析结果，制定详细的规格书，包括系统组成、工作原理、接口定义等。需求分析与规格书制定根据规格书要求，选择合适的液压泵、马达、阀等元件，确保系统性能达标。对所选元件进行详细的计算和分析，包括流量、压力、功率等参数，确保元件之间的匹配性和系统的稳定性。元件选型与计算元件计算元件选型系统建模利用AMESim、MATLAB/Simulink等仿真软件，建立液压伺服系统的数学模型，为后续仿真分析提供基础。仿真分析在系统模型的基础上，进行仿真分析，包括系统动态响应、控制精度、稳定性等方面的评估，以验证设计的合理性。优化设计根据仿真分析结果，对系统进行优化设计，包括调整元件参数、改进控制策略等，以提高系统性能。系统仿真与优化04电液伺服系统实现技术传感器与执行器配置选用高精度传感器，如位移传感器、压力传感器等，以及高性能执行器，如伺服电机、比例阀等，实现精确控制。电气连接与保护合理设计电气连接线路，确保信号传输可靠，同时采取保护措施，如过流保护、过压保护等，提高系统稳定性。控制器选择根据系统需求，选用合适的控制器，如PLC、DSP等...
