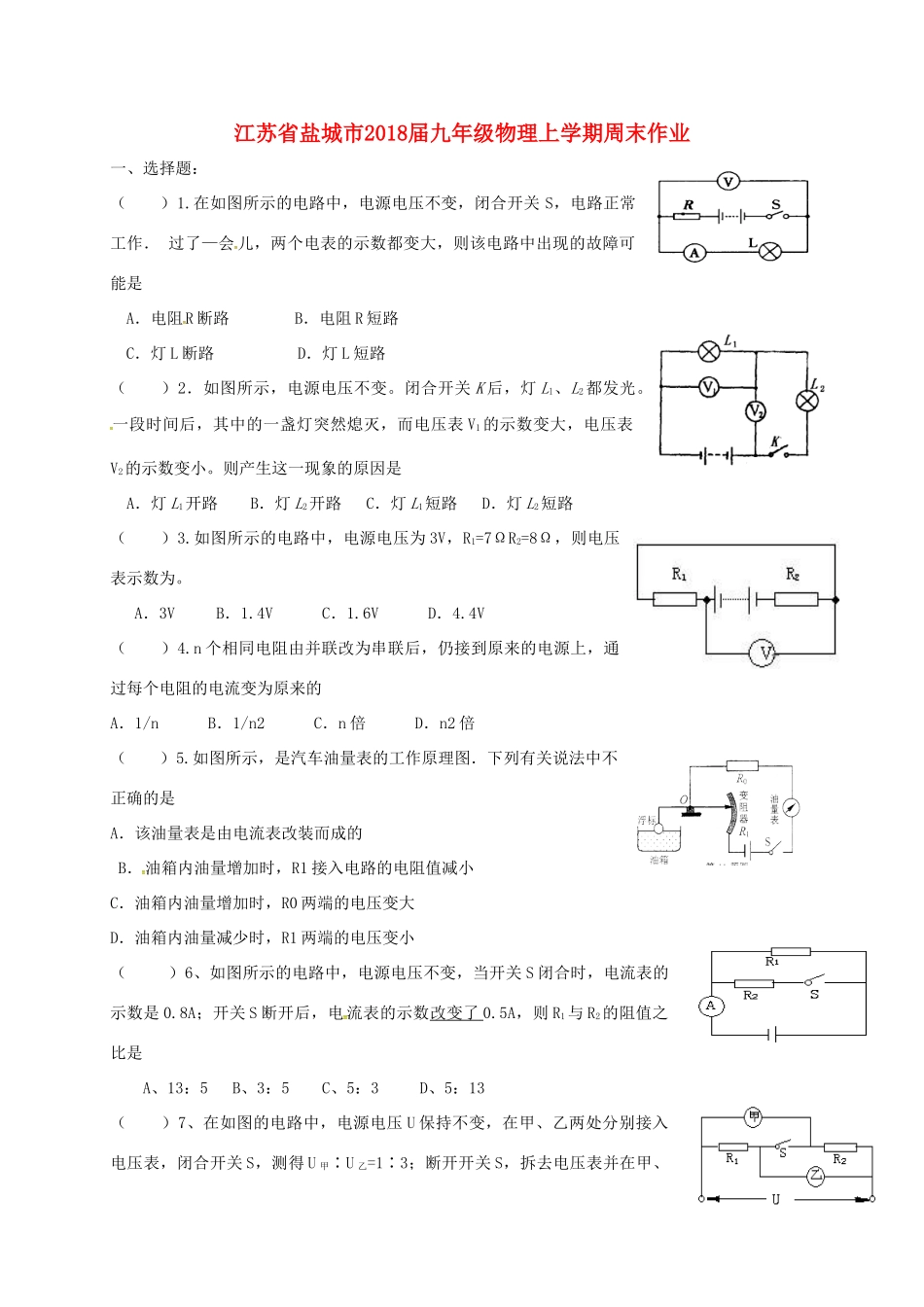

九年级物理上学期周末作业15试卷_第1页
1/6

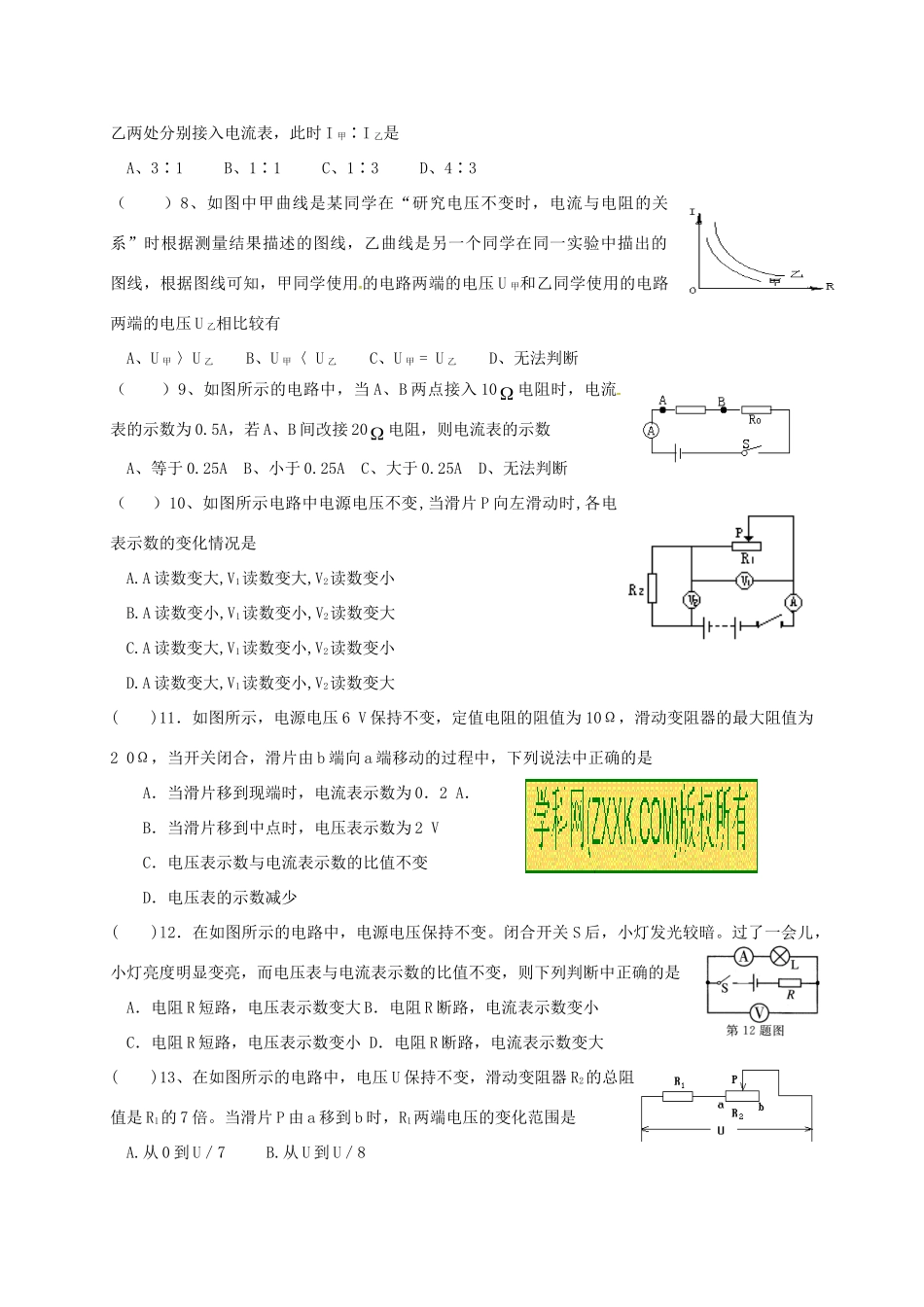

九年级物理上学期周末作业15试卷_第2页
2/6

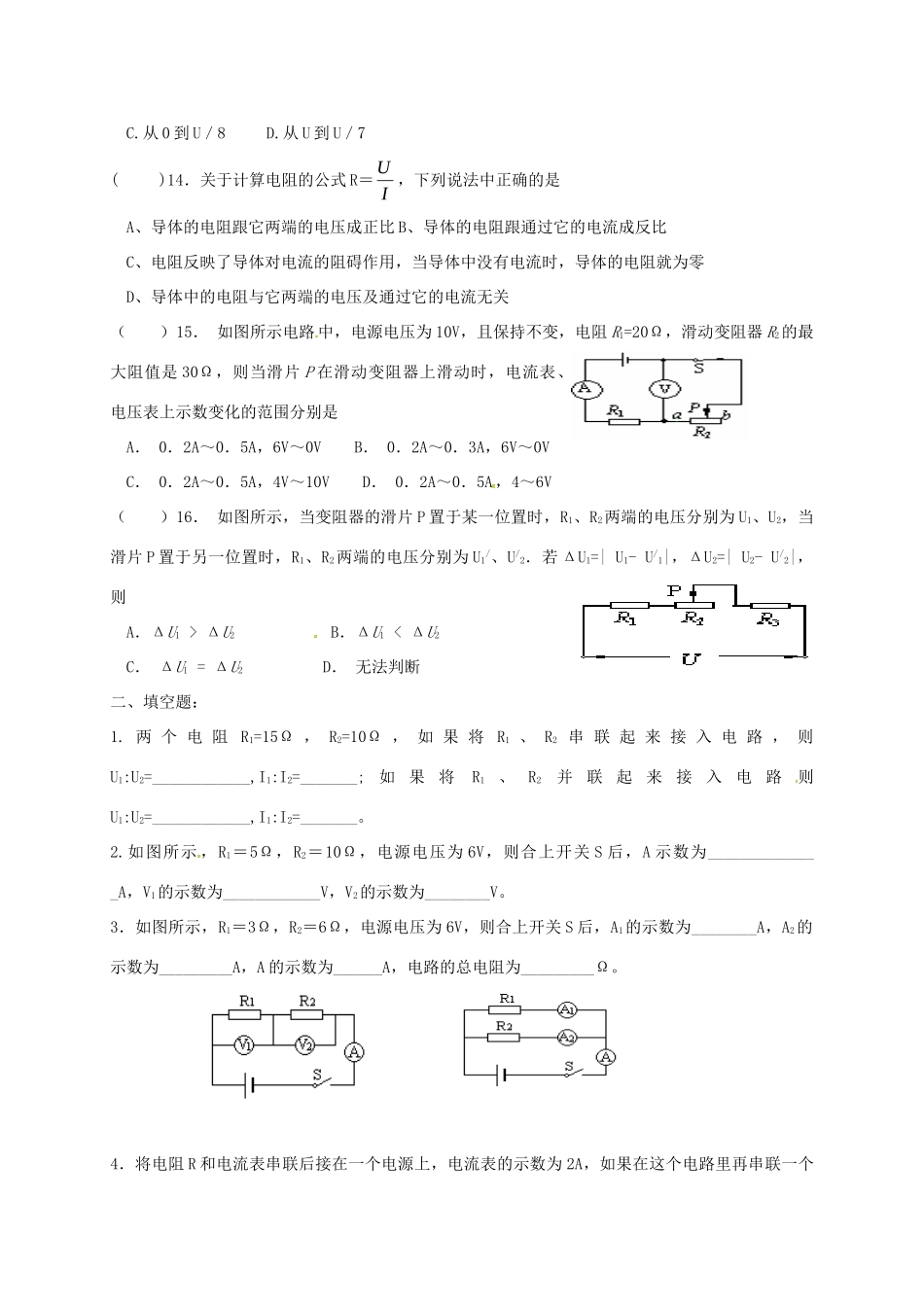

九年级物理上学期周末作业15试卷_第3页
3/6
江苏省盐城市2018届九年级物理上学期周末作业一、选择题:()1.在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作.过了—会儿,两个电表的示数都变大,则该电路中出现的故障可能是A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路()2.如图所示,电源电压不变。闭合开关K后,灯Ll、L2都发光。一段时间后,其中的一盏灯突然熄灭,而电压表V1的示数变大,电压表V2的示数变小。则产生这一现象的原因是A.灯L1开路B.灯L2开路C.灯L1短路D.灯L2短路()3.如图所示的电路中,电源电压为3V,R1=7ΩR2=8Ω,则电压表示数为。A.3VB.1.4VC.1.6VD.4.4V()4.n个相同电阻由并联改为串联后,仍接到原来的电源上,通过每个电阻的电流变为原来的A.1/nB.1/n2C.n倍D.n2倍()5.如图所示,是汽车油量表的工作原理图.下列有关说法中不正确的是A.该油量表是由电流表改装而成的B.油箱内油量增加时,R1接入电路的电阻值减小C.油箱内油量增加时,R0两端的电压变大D.油箱内油量减少时,R1两端的电压变小()6、如图所示的电路中,电源电压不变,当开关S闭合时,电流表的示数是0.8A;开关S断开后,电流表的示数改变了0.5A,则R1与R2的阻值之比是A、13:5B、3:5C、5:3D、5:13()7、在如图的电路中,电源电压U保持不变,在甲、乙两处分别接入电压表,闭合开关S,测得U甲∶U乙=1∶3;断开开关S,拆去电压表并在甲、乙两处分别接入电流表,此时I甲∶I乙是A、3∶1B、1∶1C、1∶3D、4∶3()8、如图中甲曲线是某同学在“研究电压不变时,电流与电阻的关系”时根据测量结果描述的图线,乙曲线是另一个同学在同一实验中描出的图线,根据图线可知,甲同学使用的电路两端的电压U甲和乙同学使用的电路两端的电压U乙相比较有A、U甲〉U乙B、U甲〈U乙C、U甲=U乙D、无法判断()9、如图所示的电路中,当A、B两点接入10电阻时,电流表的示数为0.5A,若A、B间改接20电阻,则电流表的示数A、等于0.25AB、小于0.25AC、大于0.25AD、无法判断()10、如图所示电路中电源电压不变,当滑片P向左滑动时,各电表示数的变化情况是A.A读数变大,V1读数变大,V2读数变小B.A读数变小,V1读数变小,V2读数变大C.A读数变大,V1读数变小,V2读数变小D.A读数变大,V1读数变小,V2读数变大()11.如图所示,电源电压6V保持不变,定值电阻的阻值为10Ω,滑动变阻器的最大阻值为20Ω,当开关闭合,滑片由b端向a端移动的过程中,下列说法中正确的是A.当滑片移到现端时,电流表示数为0.2A.B.当滑片移到中点时,电压表示数为2VC.电压表示数与电流表示数的比值不变D.电压表的示数减少()l2.在如图所示的电路中,电源电压保持不变。闭合开关S后,小灯发光较暗。过了一会儿,小灯亮度明显变亮,而电压表与电流表示数的比值不变,则下列判断中正确的是A.电阻R短路,电压表示数变大B.电阻R断路,电流表示数变小C.电阻R短路,电压表示数变小D.电阻R断路,电流表示数变大()13、在如图所示的电路中,电压U保持不变,滑动变阻器R2的总阻值是R1的7倍。当滑片P由a移到b时,R1两端电压的变化范围是A.从0到U/7B.从U到U/8C.从0到U/8D.从U到U/7()14.关于计算电阻的公式R=IU,下列说法中正确的是A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流成反比C、电阻反映了导体对电流的阻碍作用,当导体中没有电流时,导体的电阻就为零D、导体中的电阻与它两端的电压及通过它的电流无关()15.如图所示电路中,电源电压为10V,且保持不变,电阻R1=20Ω,滑动变阻器R2的最大阻值是30Ω,则当滑片P在滑动变阻器上滑动时,电流表、电压表上示数变化的范围分别是A.0.2A~0.5A,6V~0VB.0.2A~0.3A,6V~0VC.0.2A~0.5A,4V~10VD.0.2A~0.5A,4~6V()16.如图所示,当变阻器的滑片P置于某一位置时,R1、R2两端的电压分别为U1、U2,当滑片P置于另一位置时,R1、R2两端的电压分别为U1/、U/2.若ΔU1=|U1-U/1|,ΔU2=|U2-U/2|,则A.ΔU1>ΔU2B.ΔU1<ΔU2C.ΔU1=ΔU2D.无法判断二、填空题:1.两个电阻R1=15Ω,R2=10Ω,如果将R1、R2串联起来接入电路,则U1:U2=____________,I1:I2=_______;如果将R1、R2并...
