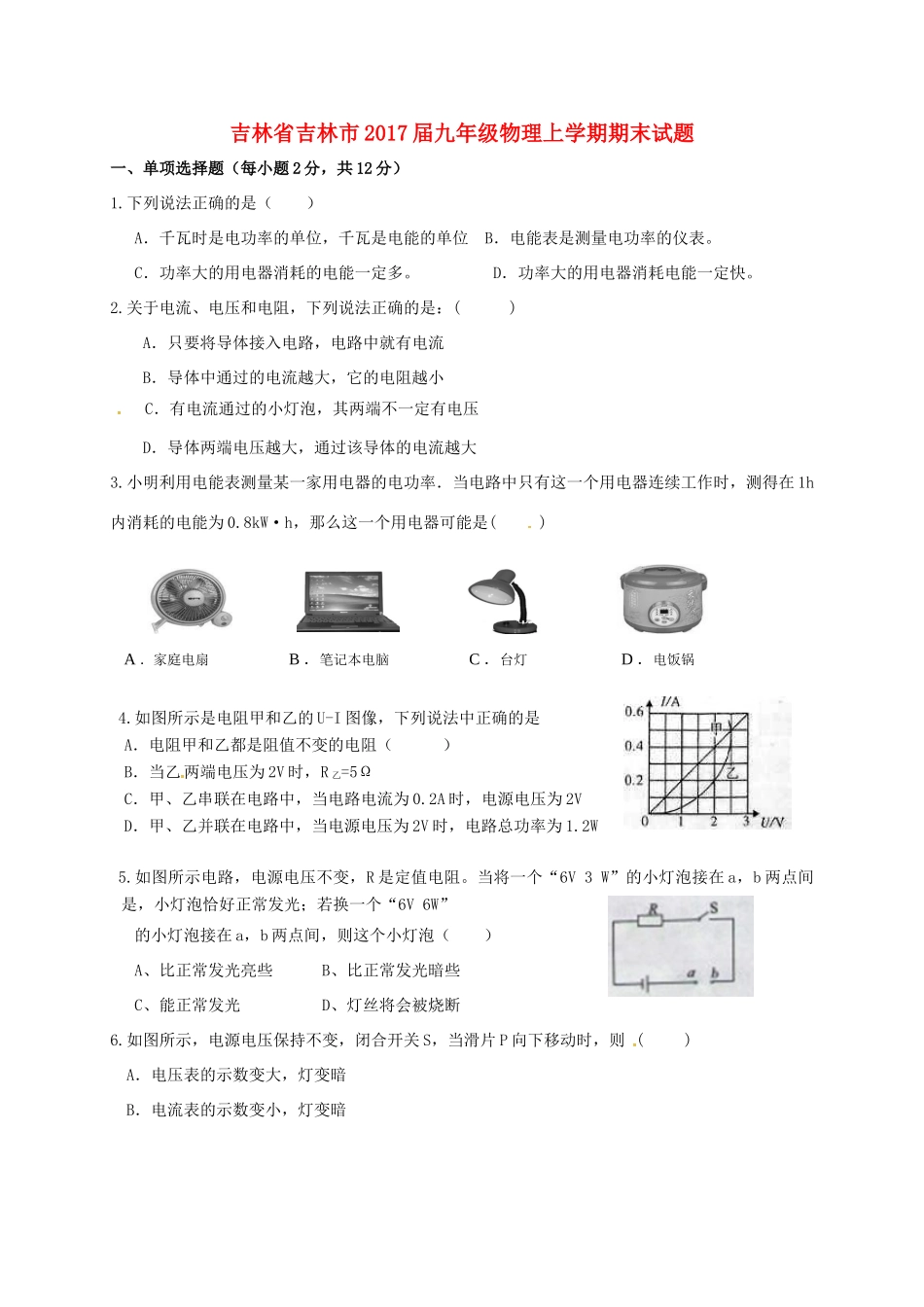

吉林省吉林市2017届九年级物理上学期期末试题一、单项选择题（每小题2分，共12分）1.下列说法正确的是（）A．千瓦时是电功率的单位，千瓦是电能的单位B．电能表是测量电功率的仪表。C．功率大的用电器消耗的电能一定多。D．功率大的用电器消耗电能一定快。2.关于电流、电压和电阻，下列说法正确的是：()A．只要将导体接入电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流越大3.小明利用电能表测量某一家用电器的电功率．当电路中只有这一个用电器连续工作时，测得在1h内消耗的电能为0.8kW·h，那么这一个用电器可能是()4.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是A．电阻甲和乙都是阻值不变的电阻（）B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W5.如图所示电路，电源电压不变，R是定值电阻。当将一个“6V3W”的小灯泡接在a，b两点间是，小灯泡恰好正常发光；若换一个“6V6W”的小灯泡接在a，b两点间，则这个小灯泡（）A、比正常发光亮些B、比正常发光暗些C、能正常发光D、灯丝将会被烧断6.如图所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则()A．电压表的示数变大，灯变暗B．电流表的示数变小，灯变暗A．家庭电扇B．笔记本电脑C．台灯D．电饭锅C．电压表的示数不变，总功率变大D．电流表的示数变大，总功率变小二、填空题（每空1分，共18分）7.家庭电路中电流过大的原因是:或8.如图“220V15W”的灯泡L1和“220V60W”的灯泡L2，要使L1比L2亮，应闭合开关；要使L2比L1亮，应闭合开关．（8题图）（9题图）（11题图）9.某电饭锅内有R0=44Ω、R=2156Ω的两根电热丝，将它接入电路如图当S分别置于“1“挡和“2“挡时，档是保温状态，当S接“2“挡时，电路中的电流大小是A通电100s电路产生的热量是J．10.小明家的电子式电能表表盘上标有“3200imp/（kW•h）”字样．11月底的示数为，12月底的示数为，则他家12月份消耗的电能是_______kW•h．为测电暖器实际消耗的功率，小明将标有“220V1000W”字样的电暖器单独接入自家电路中，观察电能表上的指示灯在1min闪烁48次，则电暖器消耗的实际功率是_________W．11.如下图所示,开关闭合后,当滑动变阻器滑片P向右滑动过程中电流表的读数，电压表的读数（选填“变大”“变小”或“不变”）12.一个灯泡上印着“PZ220-40”字样，其中“220”表示灯泡的______为220V；1度电（1kW•h）可使该灯泡正常工作的时间为______h；若它两端的实际电压为110V时，实际功率为______W．13．把标有“12V，12W”和“12V，6W”的两灯L1和L2串联后接入电路中，如果让其中一盏灯正常PVAS发光，另一盏灯的实际功率是______W，该电路两端最大电压是V.14.两电阻R1和R2，若将它们并联接入电路中，通过电流之比I1∶I2=1∶2,则两电阻阻值之比R1∶R2=_____,若将这两个电阻串联接入电路中，则它们产生热量之比Q1∶Q2＝_____。三、计算题(每题5分，共10分)15.如图所示，电源电压是3V，小灯泡的额定电压是2.5V，额定电流是0.2A求：（1）小灯泡的额定功率；（2）小灯泡正常发光时，滑动变阻器接入电路中的电阻。16.如图所示，小灯泡L标有“8V4W”字样。闭合开关，小灯泡正常发光，电流表的示数为2A。求：（1）通过R0的电流；（2）电阻R0消耗的电功率。四、简答题（每题2分，共6分）17.在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处比别处更容易老化甚至引起火灾，为什么？18.为什么暖气中用水作为散热物质？19.小明的爸爸将电饭锅三线插头中间的铜片拆除，以便能在墙上的二孔插座上使用。这样做安全吗？为什么？五、作图、实验与探究题20.请用笔画线代替导线在图中连接家庭电路．要求开关控制螺口灯泡，三孔插座直接接入电路．21.根据图中小磁针静止时的指向，请标出通电螺线管的N极和电源的“＋”极。22.在探究电流与电阻关系的实验中，电源电压为3V（1）若分别将5Ω、l0Ω、15Ω的电阻接入电路进行实验时，调节滑动变阻器，保持电压表...
