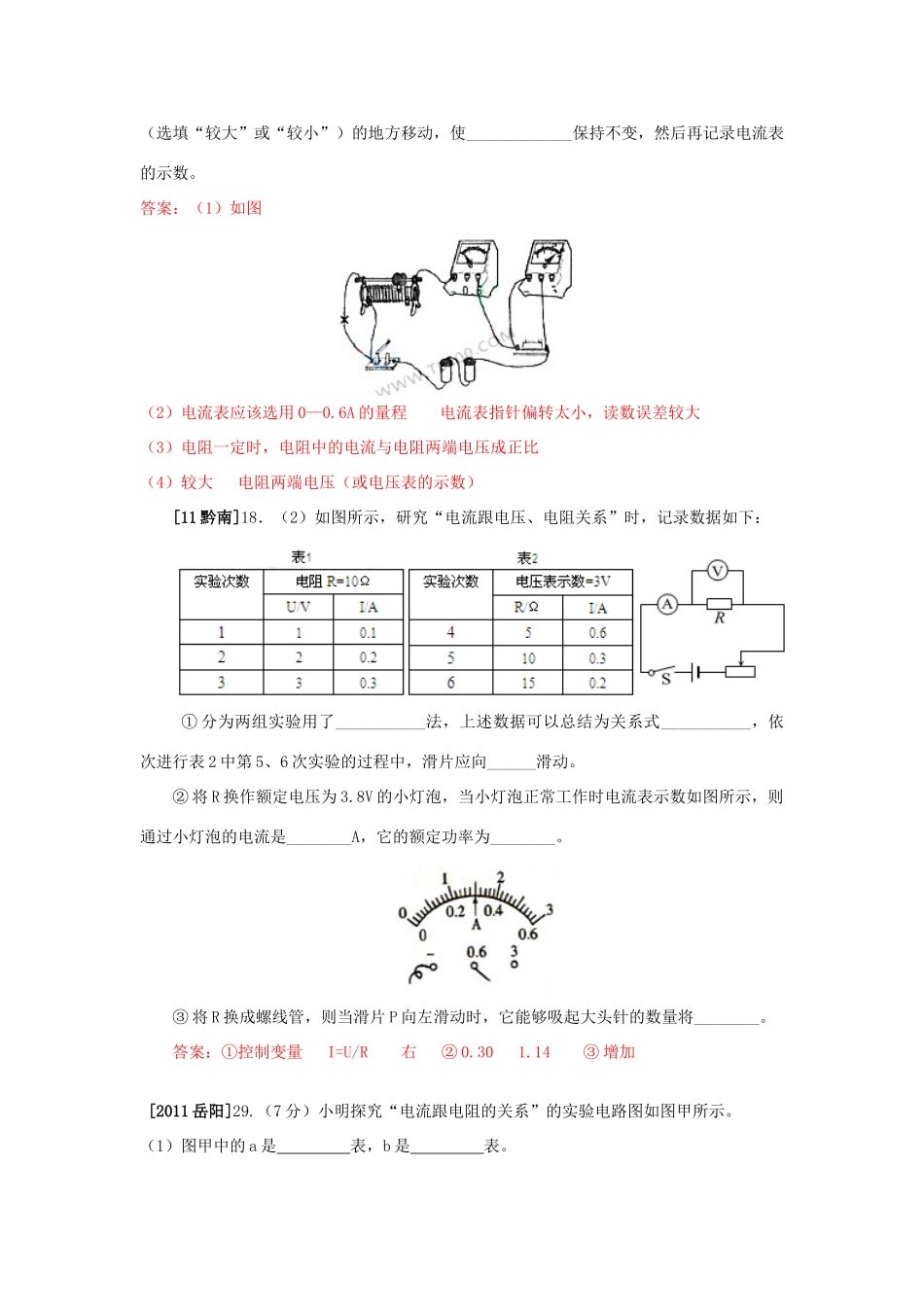

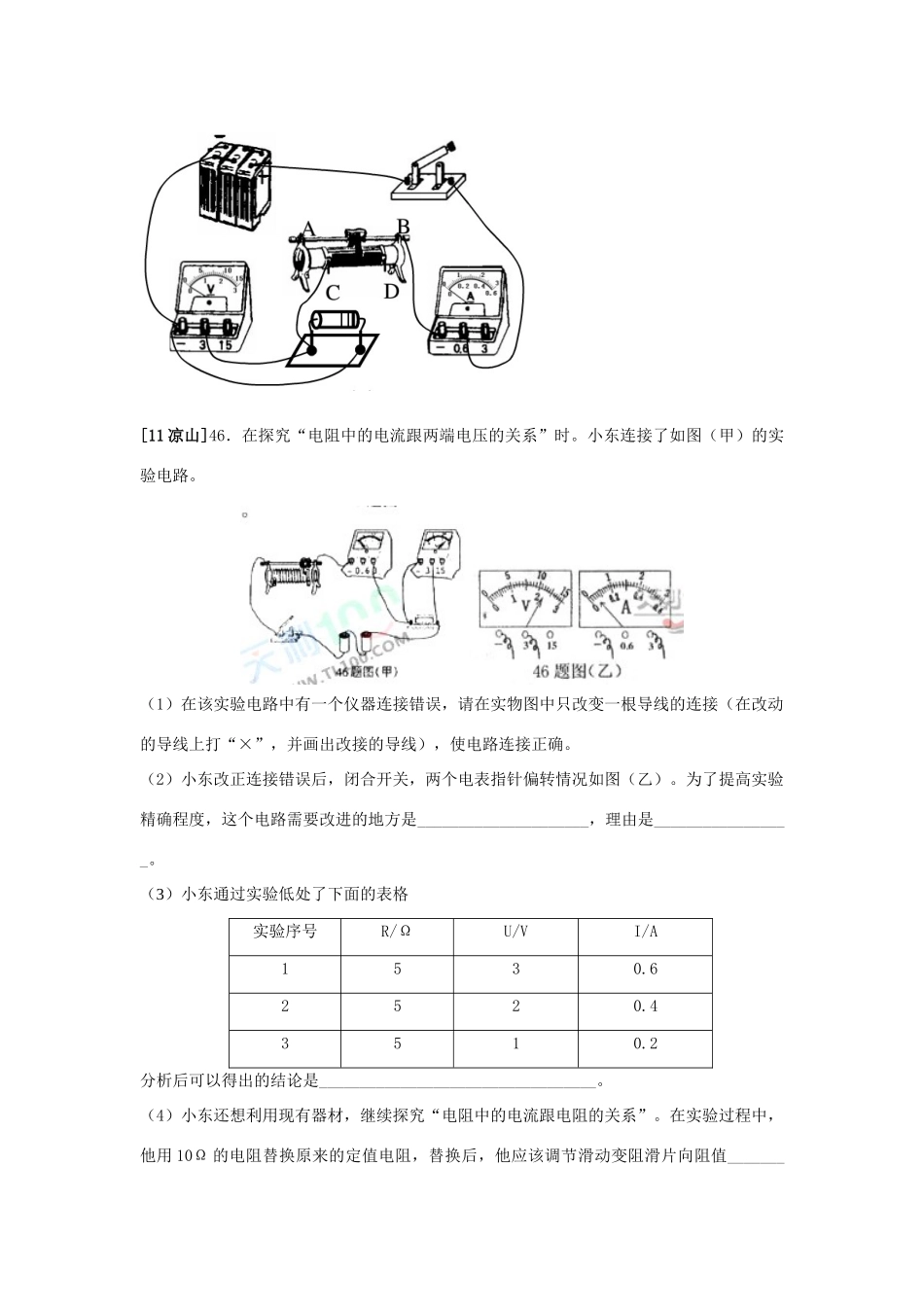

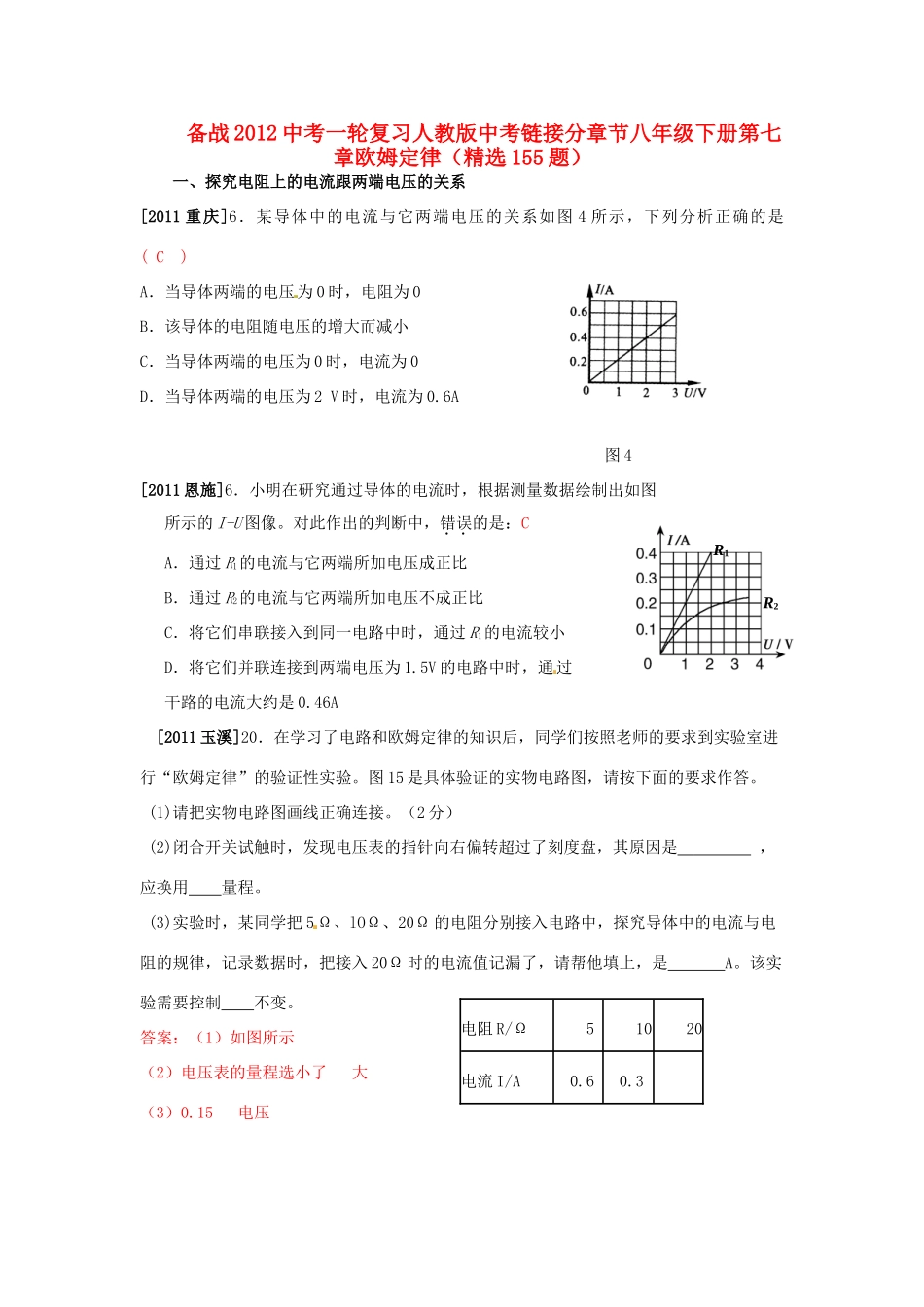

备战2012中考一轮复习人教版中考链接分章节八年级下册第七章欧姆定律（精选155题）一、探究电阻上的电流跟两端电压的关系[2011重庆]6．某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是(C)A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A图4[2011恩施]6．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像。对此作出的判断中，错误的是：CA．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5V的电路中时，通过干路的电流大约是0.46A[2011玉溪]20．在学习了电路和欧姆定律的知识后，同学们按照老师的要求到实验室进行“欧姆定律”的验证性实验。图15是具体验证的实物电路图，请按下面的要求作答。(1)请把实物电路图画线正确连接。（2分）(2)闭合开关试触时，发现电压表的指针向右偏转超过了刻度盘，其原因是，应换用量程。(3)实验时，某同学把5Ω、lOΩ、20Ω的电阻分别接入电路中，探究导体中的电流与电阻的规律，记录数据时，把接入20Ω时的电流值记漏了，请帮他填上，是A。该实验需要控制不变。答案：（1）如图所示（2）电压表的量程选小了大（3）0.15电压电阻R/Ω51020电流I/A0.60.3R1R2[11凉山]46．在探究“电阻中的电流跟两端电压的关系”时。小东连接了如图（甲）的实验电路。（1）在该实验电路中有一个仪器连接错误，请在实物图中只改变一根导线的连接（在改动的导线上打“×”，并画出改接的导线），使电路连接正确。（2）小东改正连接错误后，闭合开关，两个电表指针偏转情况如图（乙）。为了提高实验精确程度，这个电路需要改进的地方是_____________________，理由是_________________。（3）小东通过实验低处了下面的表格实验序号R/ΩU/VI/A1530.62520.43510.2分析后可以得出的结论是__________________________________。（4）小东还想利用现有器材，继续探究“电阻中的电流跟电阻的关系”。在实验过程中，他用10Ω的电阻替换原来的定值电阻，替换后，他应该调节滑动变阻滑片向阻值_______（选填“较大”或“较小”）的地方移动，使_____________保持不变，然后再记录电流表的示数。答案：（1）如图（2）电流表应该选用0—0.6A的量程电流表指针偏转太小，读数误差较大（3）电阻一定时，电阻中的电流与电阻两端电压成正比（4）较大电阻两端电压（或电压表的示数）[11黔南]18．（2）如图所示，研究“电流跟电压、电阻关系”时，记录数据如下：①分为两组实验用了___________法，上述数据可以总结为关系式___________，依次进行表2中第5、6次实验的过程中，滑片应向______滑动。②将R换作额定电压为3.8V的小灯泡，当小灯泡正常工作时电流表示数如图所示，则通过小灯泡的电流是________A，它的额定功率为________。③将R换成螺线管，则当滑片P向左滑动时，它能够吸起大头针的数量将________。答案：①控制变量I=U/R右②0.301.14③增加[2011岳阳]29.（7分）小明探究“电流跟电阻的关系”的实验电路图如图甲所示。（1）图甲中的a是表，b是表。电压表、电流表（2）连接电路后，闭合开关，两表均有示数，但无论怎样调节滑动变阻器的滑片，两表示数均保持不变，其原因可能是（写出一个即可）导线接在滑动变阻器的电阻线两端（3）排除故障后继续实验，闭合开关，移动滑动变阻器的滑片，当5Ω的电阻两端电压为1.5V时，电流表的示数（如图乙所示）为A。0.3(4)再分别接10Ω、15Ω的电阻，重复上述实验，得到表中数据，分析数据可得出结论：保持电压不变时，导体中得电流跟导体的电阻成比。反（5）滑动变阻器在此实验中得主要作用是。控制电阻两端电压相等（6）利用此实验电路图，还可以完成的实验探究有（写出一个即可）测定灯泡的额定功率[2011日照]32.（8分）某实验小组用如图12中的实验器材探究“电流与电压、电阻的关系”。实验探究分两步进行：一是保持电阻不变，探究电流与电压的关系；二是保持电压不变，探究电流与电阻的关系。...
