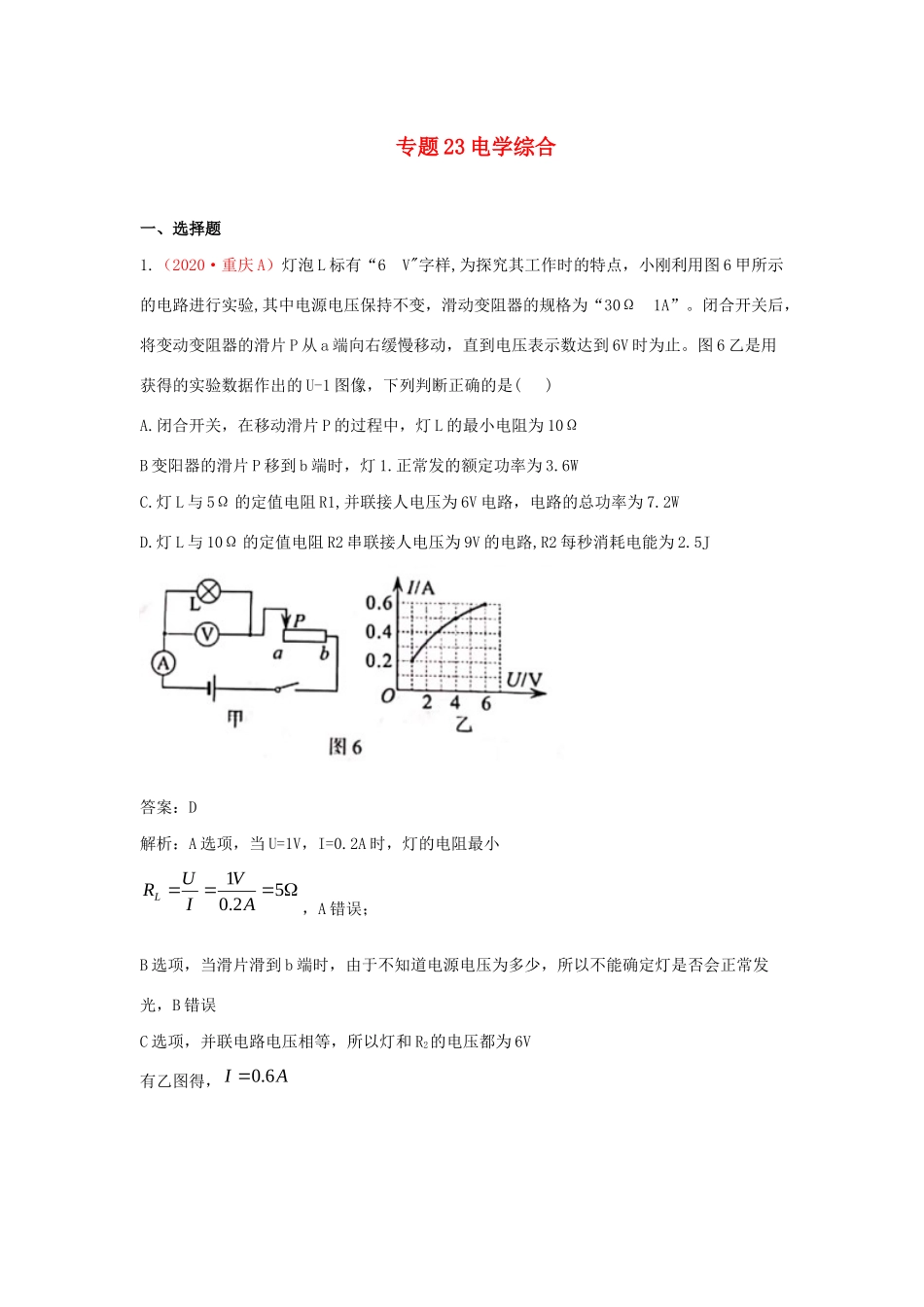

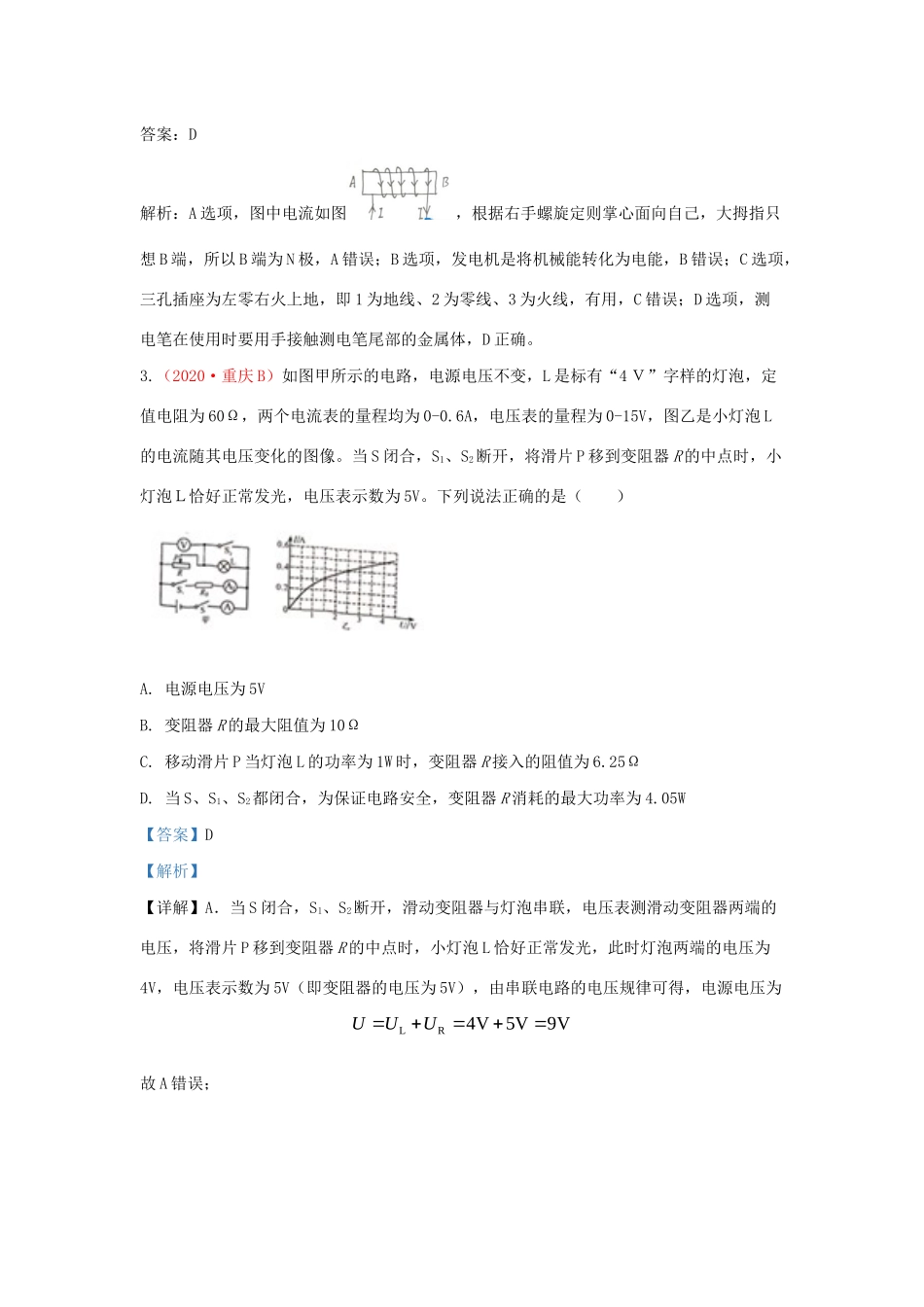

专题23电学综合一、选择题1.（2020·重庆A）灯泡L标有“6V"字样,为探究其工作时的特点，小刚利用图6甲所示的电路进行实验,其中电源电压保持不变，滑动变阻器的规格为“30Ω1A”。闭合开关后，将变动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图6乙是用获得的实验数据作出的U-1图像，下列判断正确的是()A.闭合开关，在移动滑片P的过程中，灯L的最小电阻为10ΩB变阳器的滑片P移到b端时，灯1.正常发的额定功率为3.6WC.灯L与5Ω的定值电阻R1,并联接人电压为6V电路，电路的总功率为7.2WD.灯L与10Ω的定值电阻R2串联接人电压为9V的电路,R2每秒消耗电能为2.5J答案：D解析：A选项，当U=1V，I=0.2A时，灯的电阻最小，A错误；B选项，当滑片滑到b端时，由于不知道电源电压为多少，所以不能确定灯是否会正常发光，B错误C选项，并联电路电压相等，所以灯和R2的电压都为6V有乙图得，52.01AVIURLAI6.0，C错误；D选项由乙图可知，当灯泡电压等于4V时刚好符合条件,D正确2.（2020·重庆A）电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（）A.甲图中的通电电螺线管，它的B端是螺线管的S极B.乙图中的手摇发电机，工作时把电能转化好机械能"C.丙图中的插座，孔L没有连接火线或零线，完全无用.D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体.AVRUI2.15611AAAIIIL8.16.02.11总WAVUIP8.108.16总总AJtRWI5.010s15.2285.04AVIURLLVARIU5105.0222答案：D解析：A选项，图中电流如图，根据右手螺旋定则掌心面向自己，大拇指只想B端，所以B端为N极，A错误；B选项，发电机是将机械能转化为电能，B错误；C选项，三孔插座为左零右火上地，即1为地线、2为零线、3为火线，有用，C错误；D选项，测电笔在使用时要用手接触测电笔尾部的金属体，D正确。3.（2020·重庆B）如图甲所示的电路，电源电压不变，L是标有“4Ｖ”字样的灯泡，定值电阻为60Ω，两个电流表的量程均为0-0.6A，电压表的量程为0-15V，图乙是小灯泡L的电流随其电压变化的图像。当S闭合，S1、S2断开，将滑片P移到变阻器R的中点时，小灯泡Ｌ恰好正常发光，电压表示数为5V。下列说法正确的是（）A.电源电压为5VB.变阻器R的最大阻值为10ΩC.移动滑片P当灯泡L的功率为1W时，变阻器R接入的阻值为6.25ΩD.当S、S1、S2都闭合，为保证电路安全，变阻器R消耗的最大功率为4.05W【答案】D【解析】【详解】A．当S闭合，S1、S2断开，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，此时灯泡两端的电压为4V，电压表示数为5V（即变阻器的电压为5V），由串联电路的电压规律可得，电源电压为故A错误；LR4V5V9VUUUB．当S闭合，S1、S2断开，滑片P移到变阻器R的中点时，灯泡正常发光，根据图乙可知，此时通过灯泡的电流为0.5A，因串联电路中各处的电流相等，则由欧姆定律可知，产生滑动变阻器接入电路的电阻为则滑动变阻器的最大阻值为故B错误；C．移动滑片P，当灯泡L的功率为1W时，根据乙图可知，此时灯泡两端的电压为2.5V，电路中的电流为0.4A，根据串联电路的电压规律可知，此时滑动变阻器两端的电压为由欧姆定律可得，此时滑动变阻器接入电路的电阻为故C错误；D．当S、S1、S2都闭合，滑动变阻器和定值电阻并联，电流表A测干路中的电流，电流表A1测通过定值电阻的电流；两个电流表的量程均为0～0.6A，所以干路中的最大电流为；通过定值电阻的电流为根据并联电路电流特点可知，通过滑动变阻器的最大电流为则滑动变阻器R消耗的最大功率为R5V10Ω0.5AURI2210Ω20ΩRR滑大RL9V2.5V6.5VUUU6.5V16.25Ω0.4ARURI滑0R0.6AI总大0R009V0.15A60ΩUIRR00.6A0.15A0.45AIII大总大故D正确。故选D。4.（2020·重庆B）下列说法中，正确的是（）A.长期不使用的电视机，不用切断电源B.发现有人触电，应立即断开电源总开关C.小磁针的N极和磁铁的S极相互排斥D.通电螺线管两端的极性跟电流方向无关【答案】B【解析】【详解】A．期不使用的电视机，要切断电源...
