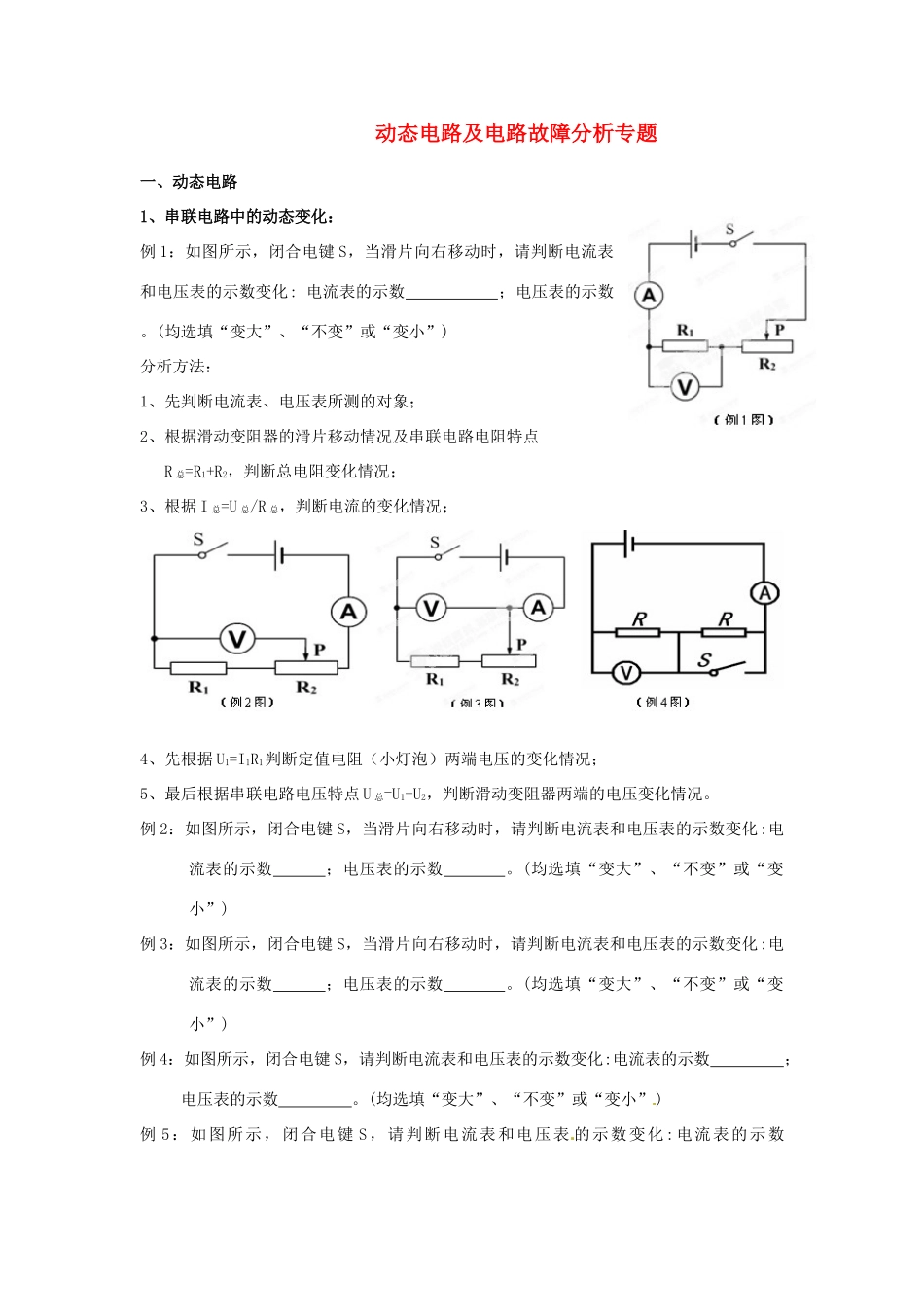

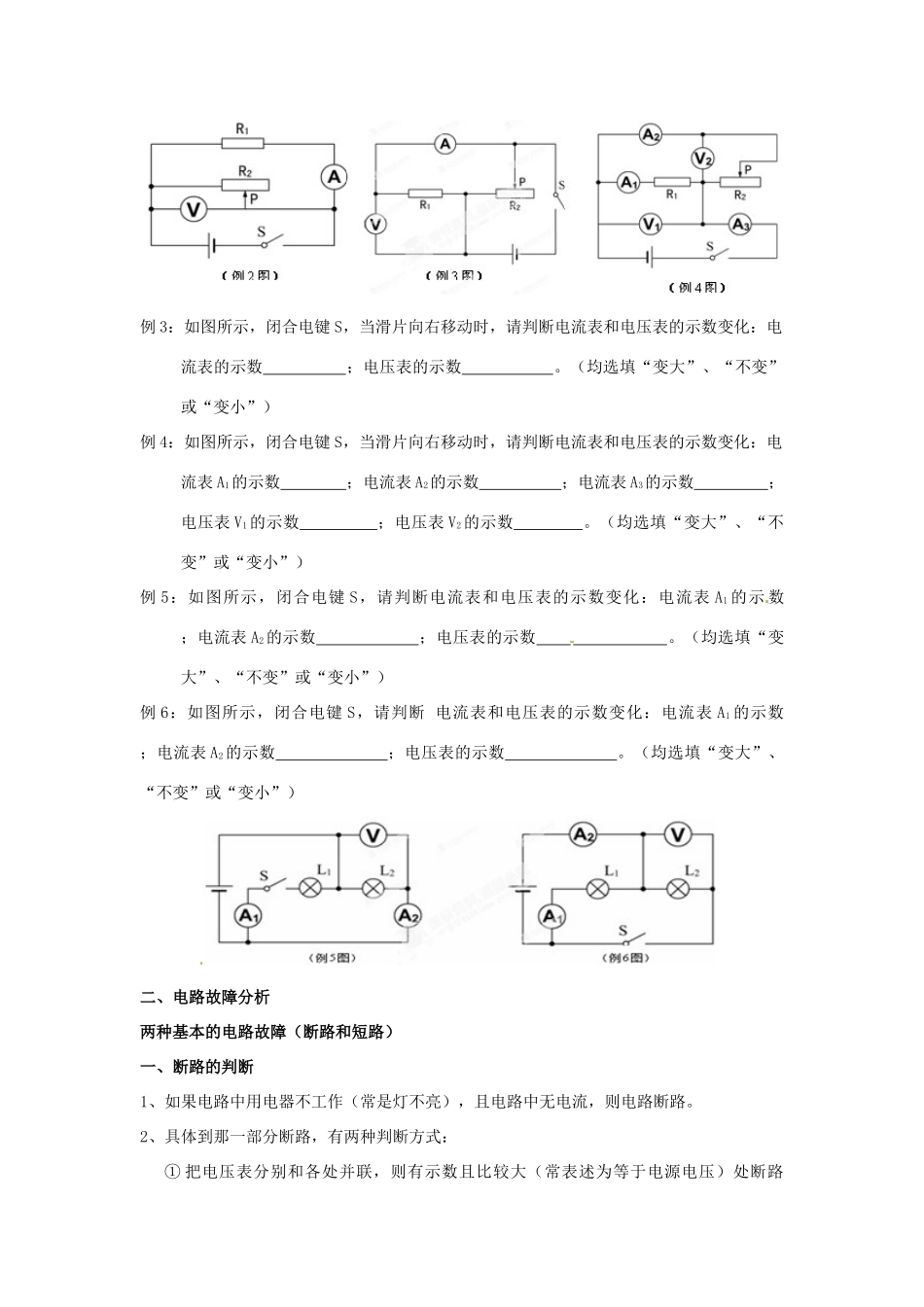

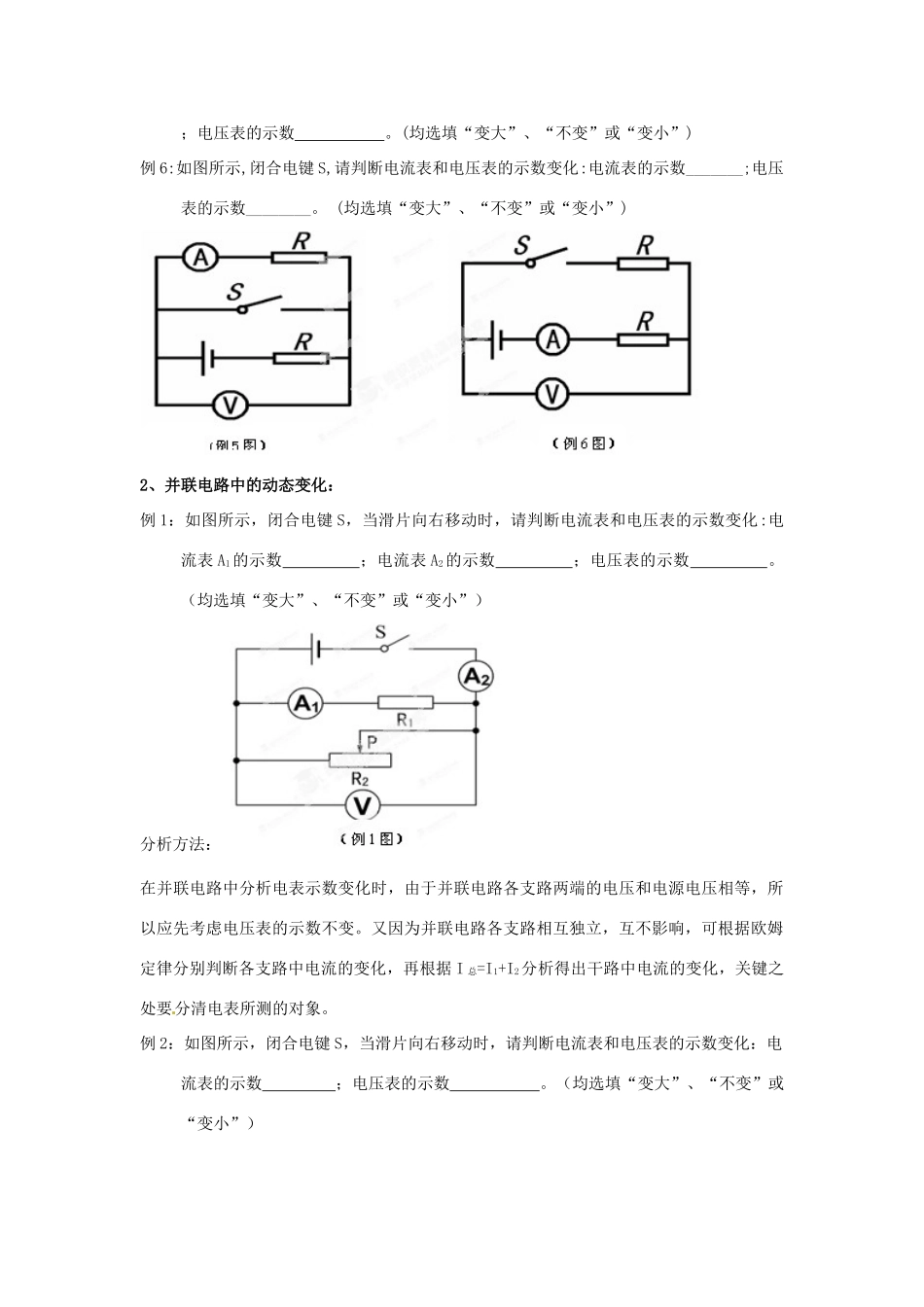

动态电路及电路故障分析专题一、动态电路1、串联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。(均选填“变大”、“不变”或“变小”)例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。(均选填“变大”、“不变”或“变小”)2、并联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数；电流表A2的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）分析方法：在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）例4：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电流表A3的示数；电压表V1的示数；电压表V2的示数。（均选填“变大”、“不变”或“变小”）例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）例6：如图所示，闭合电键S，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电压表的示数。（均选填“变大”、“不变”或“变小”）二、电路故障分析两种基本的电路故障（断路和短路）一、断路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。2、具体到那一部分断路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处断路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。例1、在图12所示的电路中,电源电压不变。闭合开关S，电路正常工作。一段时间后，发现其中一个电压表示数变大，则()A、L可能变亮B、L亮度可能不变C、R可能断路D、R可能短路二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。例2、在图13中，当开关S闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0V，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：。针对练习1、在如图14所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电...
