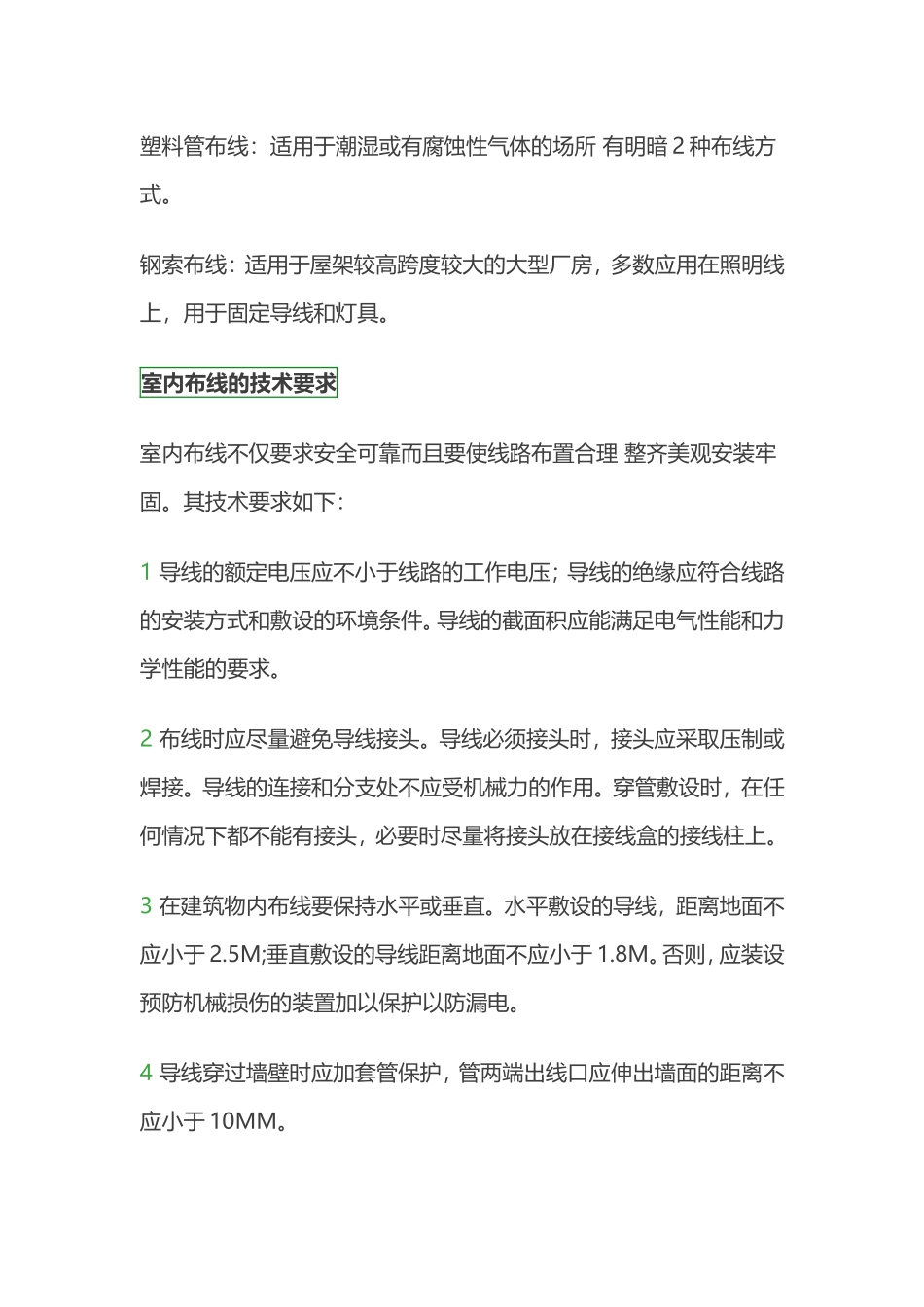

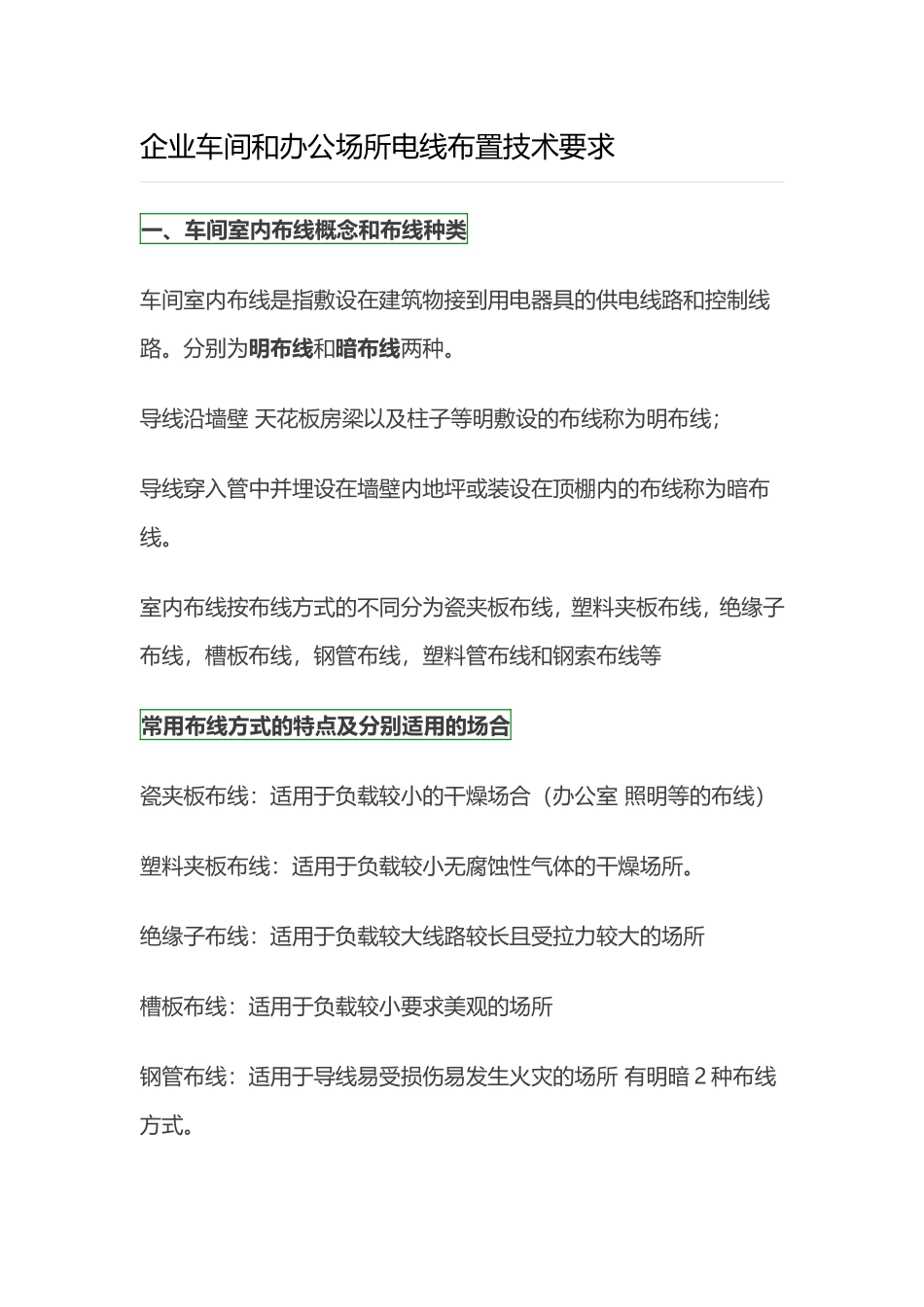

企业车间和办公场所电线布置技术要求一、车间室内布线概念和布线种类车间室内布线是指敷设在建筑物接到用电器具的供电线路和控制线路。分别为明布线和暗布线两种。导线沿墙壁天花板房梁以及柱子等明敷设的布线称为明布线；导线穿入管中并埋设在墙壁内地坪或装设在顶棚内的布线称为暗布线。室内布线按布线方式的不同分为瓷夹板布线，塑料夹板布线，绝缘子布线，槽板布线，钢管布线，塑料管布线和钢索布线等常用布线方式的特点及分别适用的场合瓷夹板布线：适用于负载较小的干燥场合（办公室照明等的布线）塑料夹板布线：适用于负载较小无腐蚀性气体的干燥场所。绝缘子布线：适用于负载较大线路较长且受拉力较大的场所槽板布线：适用于负载较小要求美观的场所钢管布线：适用于导线易受损伤易发生火灾的场所有明暗2种布线方式。塑料管布线：适用于潮湿或有腐蚀性气体的场所有明暗2种布线方式。钢索布线：适用于屋架较高跨度较大的大型厂房，多数应用在照明线上，用于固定导线和灯具。室内布线的技术要求室内布线不仅要求安全可靠而且要使线路布置合理整齐美观安装牢固。其技术要求如下：1导线的额定电压应不小于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的截面积应能满足电气性能和力学性能的要求。2布线时应尽量避免导线接头。导线必须接头时，接头应采取压制或焊接。导线的连接和分支处不应受机械力的作用。穿管敷设时，在任何情况下都不能有接头，必要时尽量将接头放在接线盒的接线柱上。3在建筑物内布线要保持水平或垂直。水平敷设的导线，距离地面不应小于2.5M;垂直敷设的导线距离地面不应小于1.8M。否则，应装设预防机械损伤的装置加以保护以防漏电。4导线穿过墙壁时应加套管保护，管两端出线口应伸出墙面的距离不应小于10MM。5布线的位置应尽可能避开热源，并应便于检查，维护。6弱电缆不能与大功率电力线平行，更不能穿在同一管内。如因环境所限必须平行走线时，则应远离500MM以上。7报警控制箱的交流电源应单独走线不能与信号线和低压直流电源线穿在同一官内。8为了确保用电安全，室内电气管线和配电设备与其它管道，设备间的最小距离不得小于下表说规定的数值。否则应采取其它有效的保护措施。室内布线的施工步骤室内布线无论采用什么布线方式，其施工步骤基本相同。通常包括以下工序：1根据施工图确定配电箱，灯具，插座，开关，接线盒等设备预埋件的位置。2确定导线敷设的路径，穿墙，穿楼板的位置。3配合土建施工，预埋好管线或配线固定材料，接线盒（包括开关盒，插座盒等）及木转等预埋件。在线管弯头较多，穿线难度较大的场合，应预先在线管中穿好牵引铁丝。4安装固定导线的元件。5按照施工工业的要求敷设导线。6连接导线，包缠绝缘，检查线路的安装质量。7完成开关，插座，灯具及用电设备的接线。8进行绝缘测试，通电实验及全面验收。线缆间连接的要求和方法▶在配线过程中，因出现线路分支和线路过短，经常需要将一根导线与另一根导线连接。在各式布线方式中，导线的连接除了针式绝缘子，鼓型绝缘子，蝶形绝缘子配线可在布线中间处理外，其余均需在接线盒，开关盒或灯头盒内等处理。导线的连接质量对安装的线路能否安全可靠运行影响很大，常用的连接方法有绞线，焊接，压接和螺栓连接等。其基本要求是：1剥销导线绝缘层时，无论用电工刀或剥线钳都不得损伤线芯。2接头应牢固可靠，其机械强度不小于同等截面导线的80％3截面为10毫米＜sup＞2＜/sup＞及以下的单股铜芯线、截面为2.5毫米＜sup＞2＜/sup＞及以下的多股芯线和单股铅芯线与电器的端子可直接连接，但多股铜芯线的线芯应先拧紧，最好搪锡后再连接。多股铝芯线和截面超过2.5毫米＜sup＞2＜/sup＞的多股铜芯线的终端，应焊接或压接端子后，再与电器的端子连接。4绝缘要良好。绝缘导线的接头处，应使用绝缘带包缠均匀、严密，并不得低于原有绝缘强度5使用锡焊法连接铜芯导线时，焊锡应灌得饱满，不应使用酸性焊剂。▶低压线路在管内配线时应符合以下规定:（1）管内绝缘导线的额定电压不应低于500伏。（2）同一交流回路的导线穿于同一钢管内。（3）不同回路和不同电压的导线，以及...
