全玻璃幕墙施工组织设计方案VIP免费

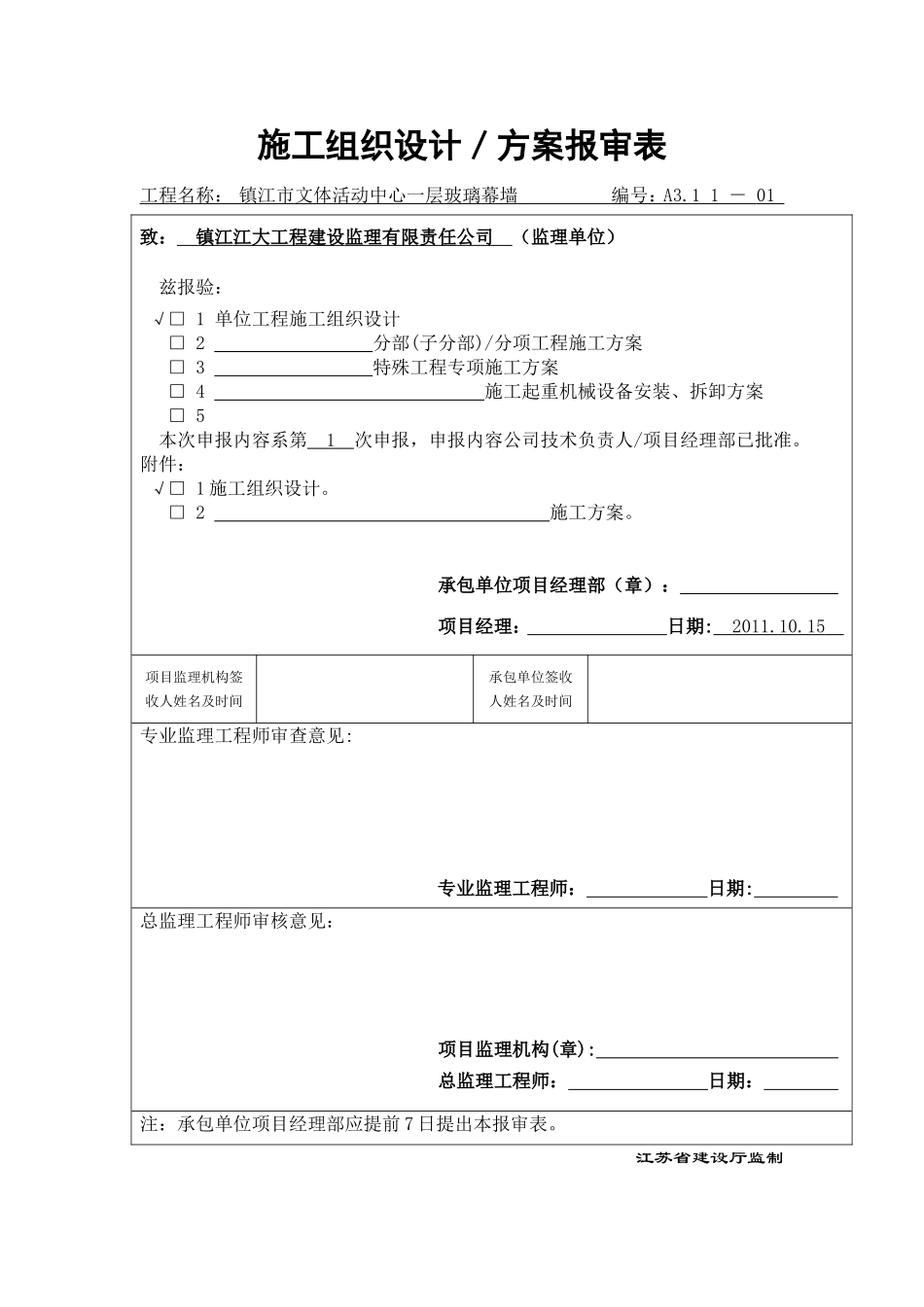

施工组织设计／方案报审表工程名称：镇江市文体活动中心一层玻璃幕墙编号：A3.11－01致：镇江江大工程建设监理有限责任公司（监理单位）兹报验：√□1单位工程施工组织设计□2分部(子分部)/分项工程施工方案□3特殊工程专项施工方案□4施工起重机械设备安装、拆卸方案□5本次申报内容系第1次申报，申报内容公司技术负责人/项目经理部已批准。附件：√□1施工组织设计。□2施工方案。承包单位项目经理部（章）：项目经理：日期:2011.10.15项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师：日期:总监理工程师审核意见：项目监理机构(章):总监理工程师：日期：注：承包单位项目经理部应提前7日提出本报审表。江苏省建设厅监制施工组织设计、施工方案审批表TJ1.4工程名称镇江市文体活动中心一层玻璃幕墙日期2011-6-13现报上下表中的技术管理文件，请予以审批。类别编制人册数页数施工组织设计江索超1内容附后申报简述：本工程位于镇江市润州区，工程内容包含：玻璃幕墙的安装、玻璃门的安装等。申报部门(分包单位)：申报人：审核意见：同意按施工组织设计方案组织施工。√□有□无附页总承包单位名称：江苏建设控股集团有限公司审核人：审核日期：2011年6月13日审批意见：审批结论：□同意□修改后报□重新编制审批部门(单位)：镇江江大工程建设监理有限责任公司审批人：日期：年月日注：附施工组织设计镇江市文体活动中心一层玻璃幕墙施工组织设计编制审核审批江苏建设控股集团有限公司2011年6月20日一、总体概述1、本施工组织设计是指导镇江市文体活动中心一层玻璃幕墙装饰工程施工全过程各项活动的一个技术、组织、安全等各方面的综合性文件。2、项目名称：镇江市文体活动中心五层装饰工程；项目地址:镇江市润州区；建筑面积:约1420平方米。二、施工准备（一）技术准备1.技术资料收集现场土建设计资料收集和土建结构尺寸测量。由于土建施工时可能会有一些变动，实际尺寸不一定都与设计图纸符合。全玻璃幕墙对土建结构相关的尺寸要求较高。所以在设计前必须到现场量测，取得第一手资料数据。然后才能根据业主要求绘制切实可行的幕墙分隔图。对于有大门出入口的部位，还必须与制作自动旋转门、全玻门的单位配合，使玻璃幕墙在门上和门边都有可靠的收口。同时也需满足自动旋转门的安装和维修要求。2.设计和施工方案确定设计和施工方案确定。在对玻璃幕墙进行设计分隔时，除要考虑外形的均匀美观外，还应注意尽量减少玻璃的规格型号。由于各类建筑的室外设计都不尽相同，对有室外大雨棚、行车坡道等项目，更应注意协调好总体施工顺序和进度，防止由于其他室外设施的建设，影响吊车行走和玻璃幕墙的安装。在正式施工前，还应对施工范围的场地进行整平填实，做好场地的清理，保证吊车行走畅通。（二）材料及机具准备1.主要材料质量检查（1）玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。（2）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。2主要施工机具检查（1）玻璃吊装和运输机具及设备的检查，特别是对吊车的操作系统和电动吸盘的性能检查。（2）各种电动和手动工具的性能检查。（3）预埋件的位置与设计位置偏差不应大于20mm。3.搭脚手架由于施工程序中的不同需要，施工中搭建的脚手架需满足不同的要求。（1）放线和制作承重钢结构支架时，应搭建在幕墙面玻璃的两侧，方便工人在不同位置进行焊接和安装等作业。（2）安装玻璃幕墙时，应搭建在幕墙的内侧。要便于玻璃吊装斜向伸入时不碰脚手架，又要使站立在脚手架上下各部位的工人都能很方便地能握住手动吸盘，协助吊车使玻璃准确就位。（3）玻璃安装就位后注胶和清洗阶段，这时需在室外另行搭建一排脚手架，由于全玻璃幕墙连续面积较大，使室外脚手架无法与主体结构拉接，所以要特别注意脚手架的支撑和稳固，可以用地锚、缆绳和用斜撑的支柱拉接。施工中各操作层高度都要铺放脚手板...
