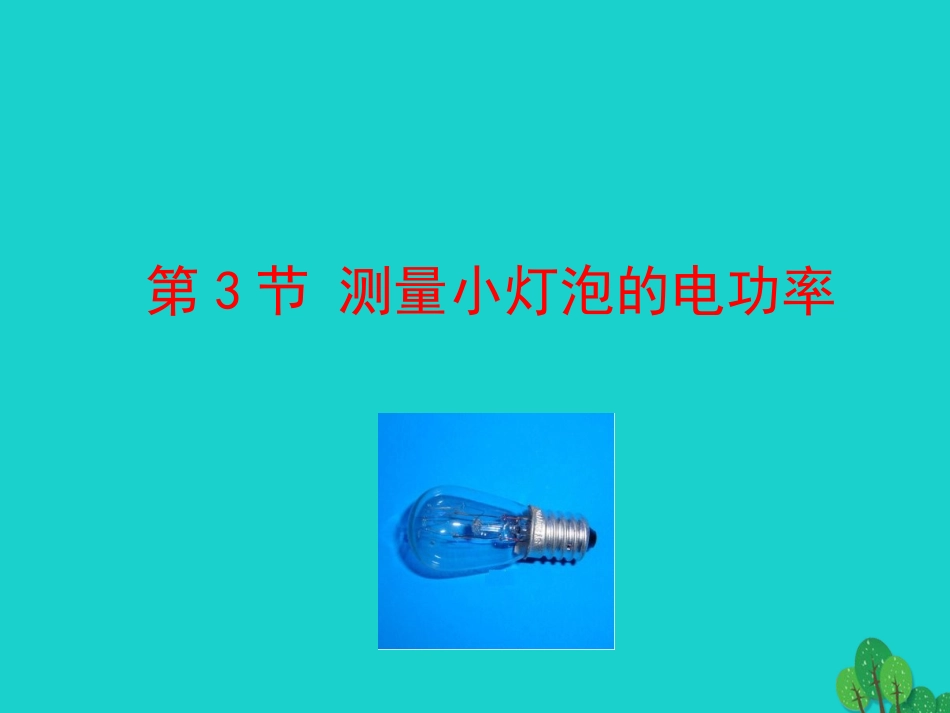

第十八章 第3节 测量小灯泡的电功率课件 九年级物理全册 第十八章 第3节 测量小灯泡的电功率课件+素材 (新版)新人教版VIP免费

第3节测量小灯泡的电功率3.进一步提高学生实验探究的能力2.加深对额定功率、实际功率的理解1.会用伏安法测量小灯泡的电功率1.电功率是表示_____________的物理量。2.电功率的两个基本公式：_____________。3.取一个“36V25W”的灯泡，把它接在36V的电路中，它___________；把它接在24V的电路中，它__________；把它接在40V的电路中，它________。正常发光发光暗淡强烈发光电流做功快慢P=UIWPt复习提出问题:如果我给大家一个小灯泡,但铭牌上只有额定电压2.5V，没有电功率，你们能测出小灯泡的电功率吗?怎样测量?根据公式:P=UI小灯泡两端的电压流过小灯泡的电流讨论:为什么要增加一个滑动变阻器?1.保护电路2.可以调节小灯泡两端的电压实验电路图:连接电路进行实验与收集数据:1.应如何连接？闭合开关前，滑片要放在什么位置？2.和电压表在电路中如何连接？+、-接线柱连接是否正确？量程选择是否适当？注意事项:滑动变阻器电流表3.注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，什么情况下小灯泡比正常情况下暗。需小心调节滑动变阻器，以免因实际电压超过额定电压，导致电压过大而烧毁小灯泡。电压表电流表要串联在电路中电流由“+”入,“-”出不能超过最大测量值不能直接接在电源两极上电压表要并联在电路中电流由“+”入,“-”出不能超过最大测量值电流表小灯泡两端的电压电压U/V电流I/A电功率P/W小灯泡明亮程度等于额定电压2.5高于额定电压低于额定电压实验记录表:分组实验通过与同学们的交流与合作,你能回答课本中的两个问题吗?能否用多次测量取平均值的方法测功率?学生汇报实验结果。交流与合作思考:如何测算家庭电路中电灯的功率?小灯泡实际消耗的电功率不一定等于额定功率。当小灯泡U实=U额时，P实=P额；当小灯泡U实>U额时，P实>P额；当小灯泡U实
