作业指导书-液压系统安装、调试、保养VIP免费

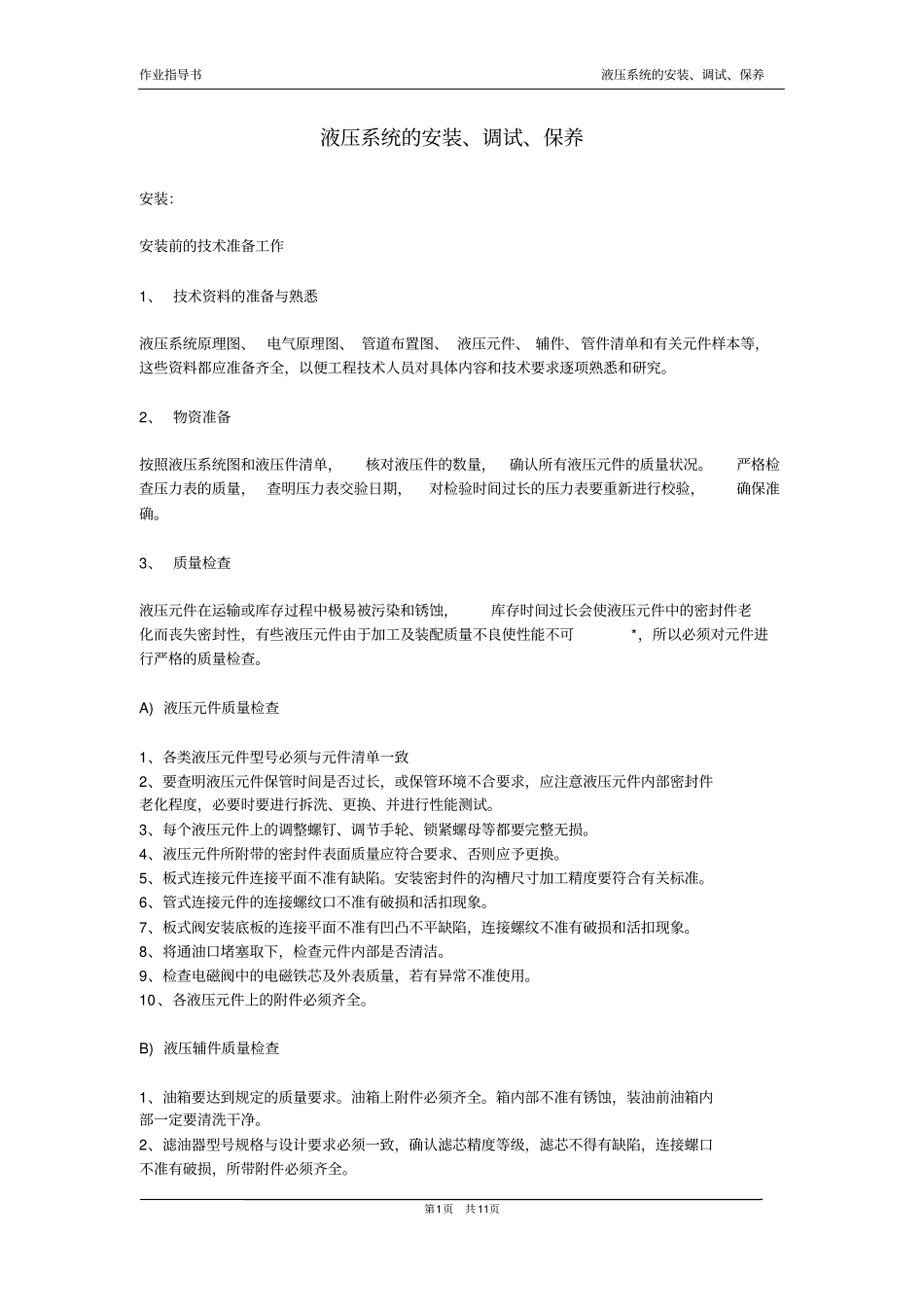

作业指导书液压系统的安装、调试、保养第1页共11页液压系统的安装、调试、保养安装：安装前的技术准备工作1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确。3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可*，所以必须对元件进行严格的质量检查。A)液压元件质量检查1、各类液压元件型号必须与元件清单一致2、要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。3、每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。4、液压元件所附带的密封件表面质量应符合要求、否则应予更换。5、板式连接元件连接平面不准有缺陷。安装密封件的沟槽尺寸加工精度要符合有关标准。6、管式连接元件的连接螺纹口不准有破损和活扣现象。7、板式阀安装底板的连接平面不准有凹凸不平缺陷，连接螺纹不准有破损和活扣现象。8、将通油口堵塞取下，检查元件内部是否清洁。9、检查电磁阀中的电磁铁芯及外表质量，若有异常不准使用。10、各液压元件上的附件必须齐全。B)液压辅件质量检查1、油箱要达到规定的质量要求。油箱上附件必须齐全。箱内部不准有锈蚀，装油前油箱内部一定要清洗干净。2、滤油器型号规格与设计要求必须一致，确认滤芯精度等级，滤芯不得有缺陷，连接螺口不准有破损，所带附件必须齐全。作业指导书液压系统的安装、调试、保养第2页共11页3、各种密封件外观质量要符合要求，并查明所领密封件保管期限。有异常或保管期限过长的密封件不准使用。4、蓄能器质量要符合要求，所带附件要齐全。查明保管期限，对存放过长的蓄能器要严格检查质量，不符合技术指标和使用要求的蓄能器不准使用。5、空气滤清器用于过滤空气中的粉尘，通气阻力不能太大，保证箱内压力为大气压。所以空气滤清器要有足够大的通过空气的能力。C)管子和接头质量检查,管接头压力等级应符合设计要求.a)管子的材料、通径、壁厚和接头的型号规格及加工质量都要符合设计要求。b)所用管子不准有缺陷。有下列异常，不准使用：1、管子内、外壁表面已腐蚀或有显著变色。2、管子表面伤口裂痕深度为管子壁厚的10%以上。3、管子壁内有小孔。4、管子表面凹入程度达到管子直径的10%以上。c)使用弯曲的管子时，有下列异常不准使用：1、管子弯曲部位内、外壁表面曲线不规则或有锯齿形。2、管子弯曲部位其椭圆度大于10%以上。3、扁平弯曲部位的最小外径为原管子外径的70%以下。d)所用接头不准有缺陷。若有下列异常，不准使用：1、接头体或螺母的螺纹有伤痕、毛刺或断扣等现象。2、接头体各结合面加工精度未达到技术要求。3、接头体与螺母配合不良，有松动或卡涩现象。4、安装密封圈的沟槽尺寸和加工精度未达到规定的技术要求。e)软管和接头有下列缺陷的不准使用：1、软管表面有伤皮或老化现象。2、接头体有锈蚀现象。3、螺纹有伤痕、毛刺、断扣和配合有松动、卡涩现象。f)法兰件有下列缺陷不准使用：1、法兰密封面有气孔、裂缝、毛刺、径向沟槽。2、法兰密封沟槽尺寸、加工精度不符合设计要求。3、法兰上的密封金属垫片不准有各种缺陷。材料硬度应低于法兰硬度。四、液压管道的安装要求作业指导书液压系统的安装、调试、保养第3页共11页液压管道安装是液压设备安装的一项主要工程。管道安装质量的好坏是关系到液压系统工作性能是否正常的关键之一。（1）管材选择应根据系统压力及使用场合来选择管材。必须注意管子的强度是否足够，管径和壁厚是否符合图纸要求，所选用的无缝钢管内壁必须光洁、无锈蚀、无氧化皮、无夹皮等缺陷。若发现下列情况不能使用：管子内外壁已严重锈蚀。管体划痕深度为壁厚的10%...
