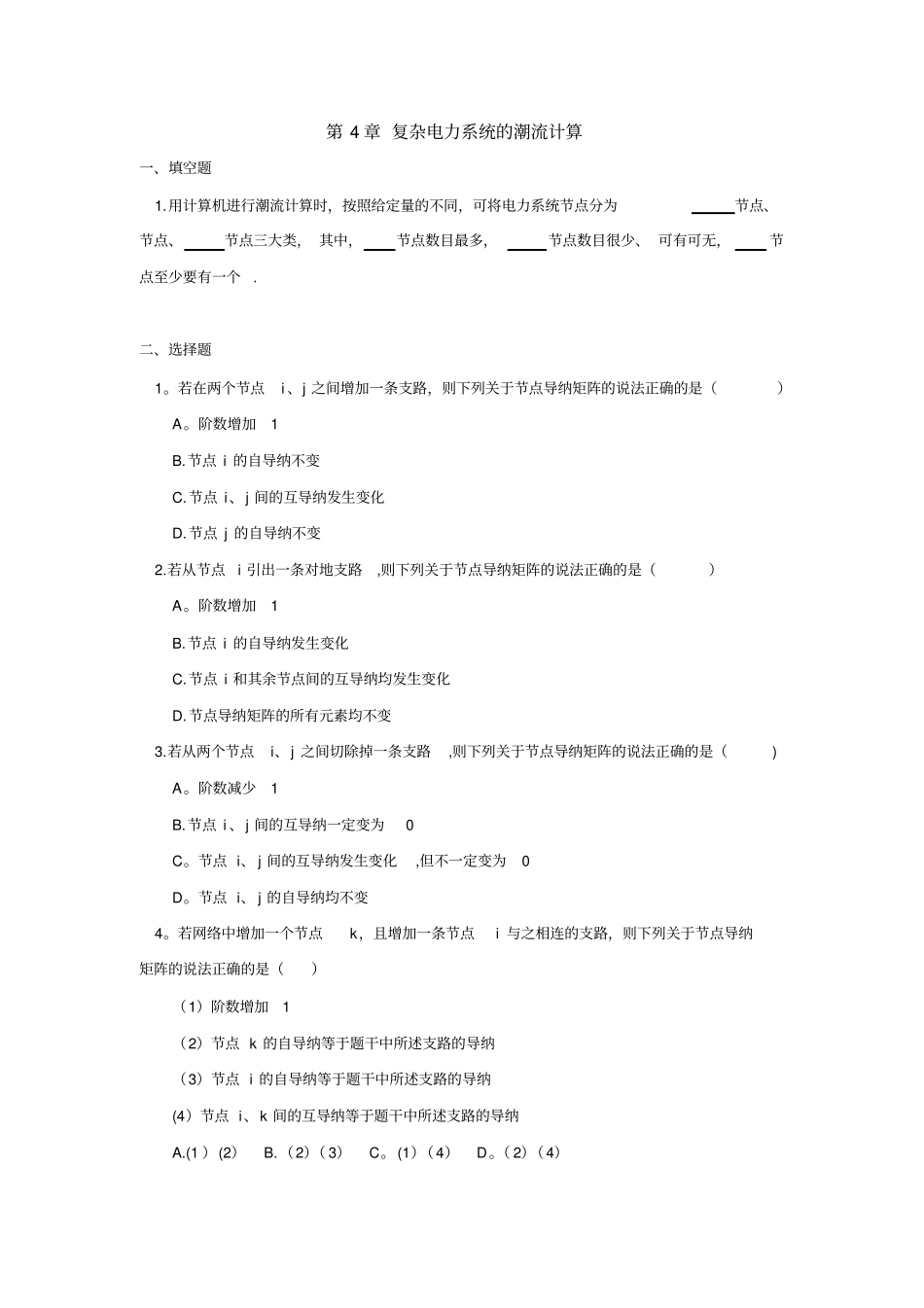

第4章复杂电力系统的潮流计算一、填空题1.用计算机进行潮流计算时，按照给定量的不同，可将电力系统节点分为节点、节点、节点三大类，其中，节点数目最多，节点数目很少、可有可无，节点至少要有一个.二、选择题1。若在两个节点i、j之间增加一条支路，则下列关于节点导纳矩阵的说法正确的是（）A。阶数增加1B.节点i的自导纳不变C.节点i、j间的互导纳发生变化D.节点j的自导纳不变2.若从节点i引出一条对地支路,则下列关于节点导纳矩阵的说法正确的是（）A。阶数增加1B.节点i的自导纳发生变化C.节点i和其余节点间的互导纳均发生变化D.节点导纳矩阵的所有元素均不变3.若从两个节点i、j之间切除掉一条支路,则下列关于节点导纳矩阵的说法正确的是（)A。阶数减少1B.节点i、j间的互导纳一定变为0C。节点i、j间的互导纳发生变化,但不一定变为0D。节点i、j的自导纳均不变4。若网络中增加一个节点k，且增加一条节点i与之相连的支路，则下列关于节点导纳矩阵的说法正确的是（）（1）阶数增加1（2）节点k的自导纳等于题干中所述支路的导纳（3）节点i的自导纳等于题干中所述支路的导纳(4）节点i、k间的互导纳等于题干中所述支路的导纳A.(1）(2）B.（2）（3）C。(1）（4）D。（2）（4）三、简答题1.什么是潮流计算?潮流计算的主要作用有哪些？潮流计算,电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题。对规划中的电力系统,通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内，系统中各种元件（线路、变压器等）是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等.2.潮流计算有哪些待求量、已知量？（已知量：1、电力系统网络结构、参数2、决定系统运行状态的边界条件待求量：系统稳态运行状态例如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等）3.潮流计算节点分成哪几类？分类根据是什么？（分成三类:PQ节点、PV节点和平衡节点，分类依据是给定变量的不同）4.教材牛顿—拉夫逊法及P—Q分解法是基于何种电路方程?可否采用其它类型方程？答：基于节点电压方程，还可以采用回路电流方程等。但是后者不常用.5.教材牛顿—拉夫逊法是基于节点阻抗方程、还是基于节点导纳方程进行迭代计算的？试阐述这两种方程的优点与缺点。1。不能由等值电路直接求出2.满秩矩阵内存量大3.对角占优矩阵。。节点导纳矩阵的特点：1。直观容易形成2.对称阵3。稀疏矩阵（零元素多)：6.说出至少两种建立节点导纳矩阵的方法，阐述其中一种方法的原理与过程。方法：1.根据自导纳和互导纳的定义直接求取2。运用一节点关联矩阵计算3。阻抗矩阵的逆矩阵节点导纳矩阵的形成:1。对角线元素iiY的求解)1,,0(ijIiiiUijUUIY【除i外的其他节点接地，0jU,只在i节点加单位电压值】解析iiY等于与i节点直接相连的的所有支路导纳和2。互导纳),0,1(jkUUUIYkjjiij，jiijYY（无源网络导纳之间是对称的）解析：ijY等于ji,节点之间直接相连的支路导纳的负值.7.潮流计算需要考虑哪些约束条件？答：为了保证系统的正常运行必须满足以下的约束条件：对控制变量maxminmaxmin;GiGiGiGiGiGiQQQPPP对没有电源的节点则为0;0GiGiQP对状态变量iU的约束条件则是maxminiiiUUU对某些状态变量i还有如下的约束条件maxjiji8.对采用计算机计算潮流的算法有哪些基本要求？为什么有这些要求?答：1.要给定初值.计算机计算潮流的算法大多采用迭代法，对于迭代法，只有在给定初值的情况下才能够进行迭代.2。进行有限次迭代，每进行一次迭代都要计算精度，进行检验.在采用迭代法时，当结果满足精度即可将该结果作为潮流计算的结果,因此，算法应在每一次迭代后，验证是否符合精度，进而判断是否结束进程。3.能够在有限步骤，有限时间内完成，避免成为死循环.9.高斯-赛德尔法与牛顿-拉夫逊法的主要不同是什么？高斯赛...
