全面方格网计算土方量教材及例题[1]VIP免费

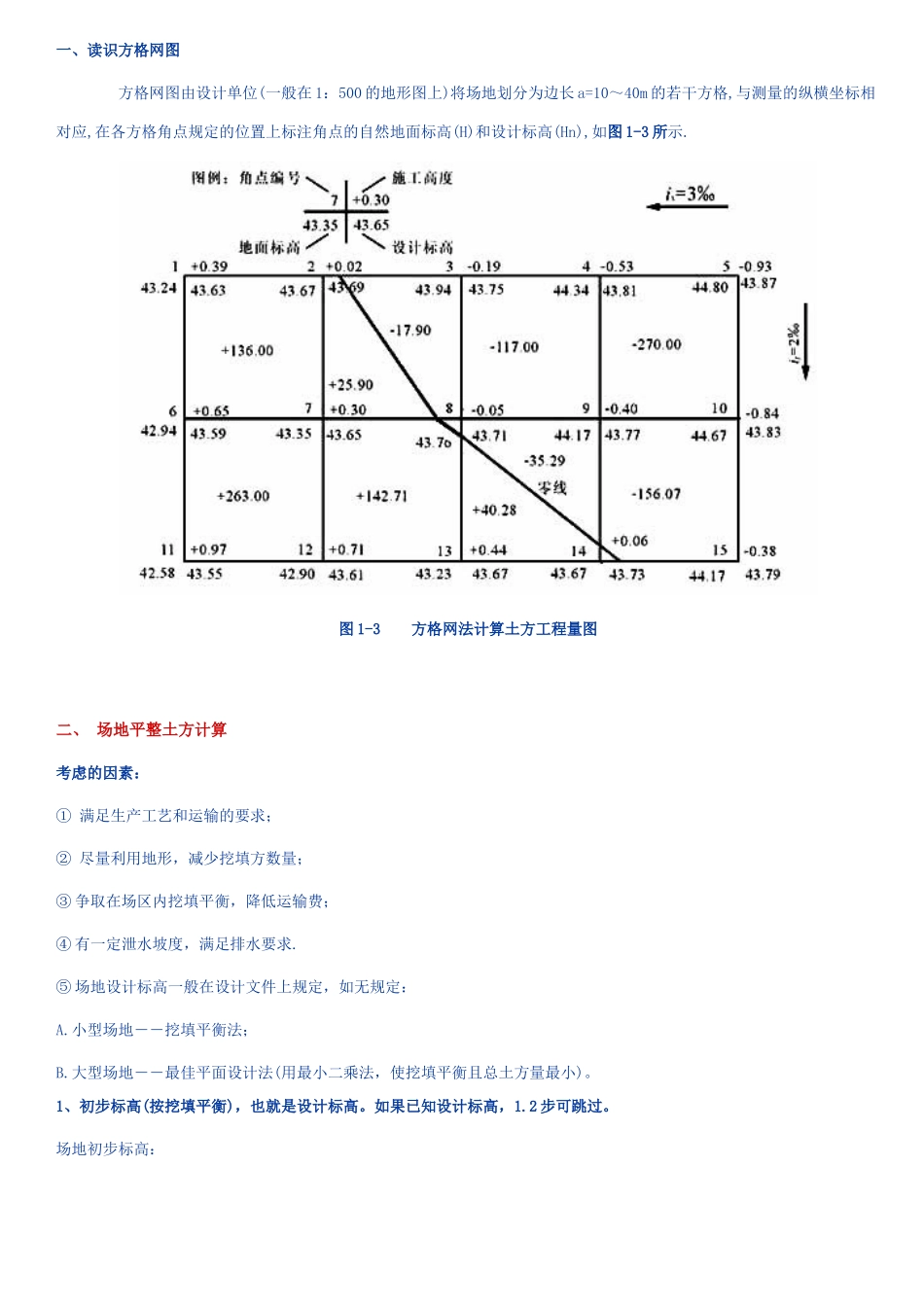

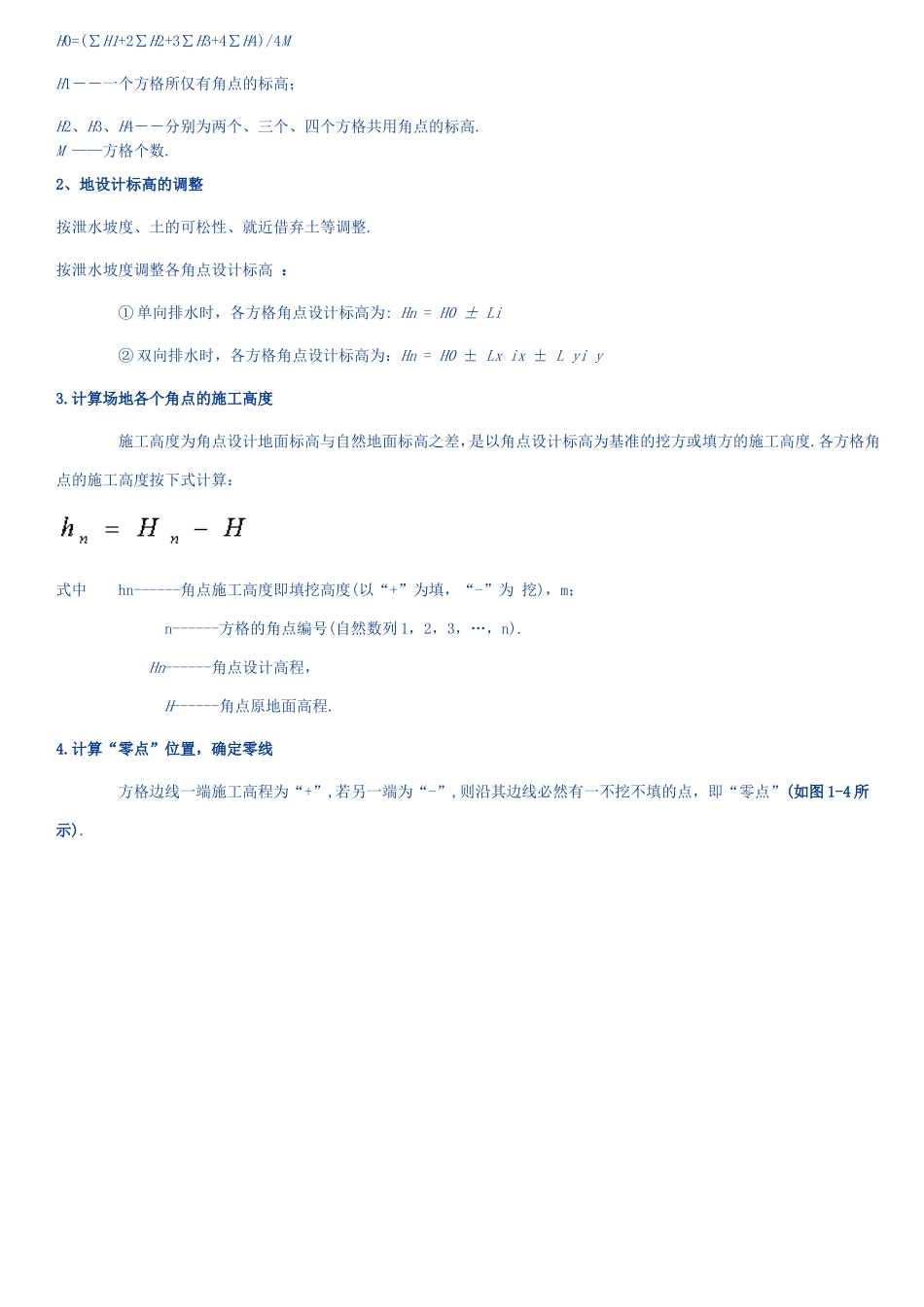

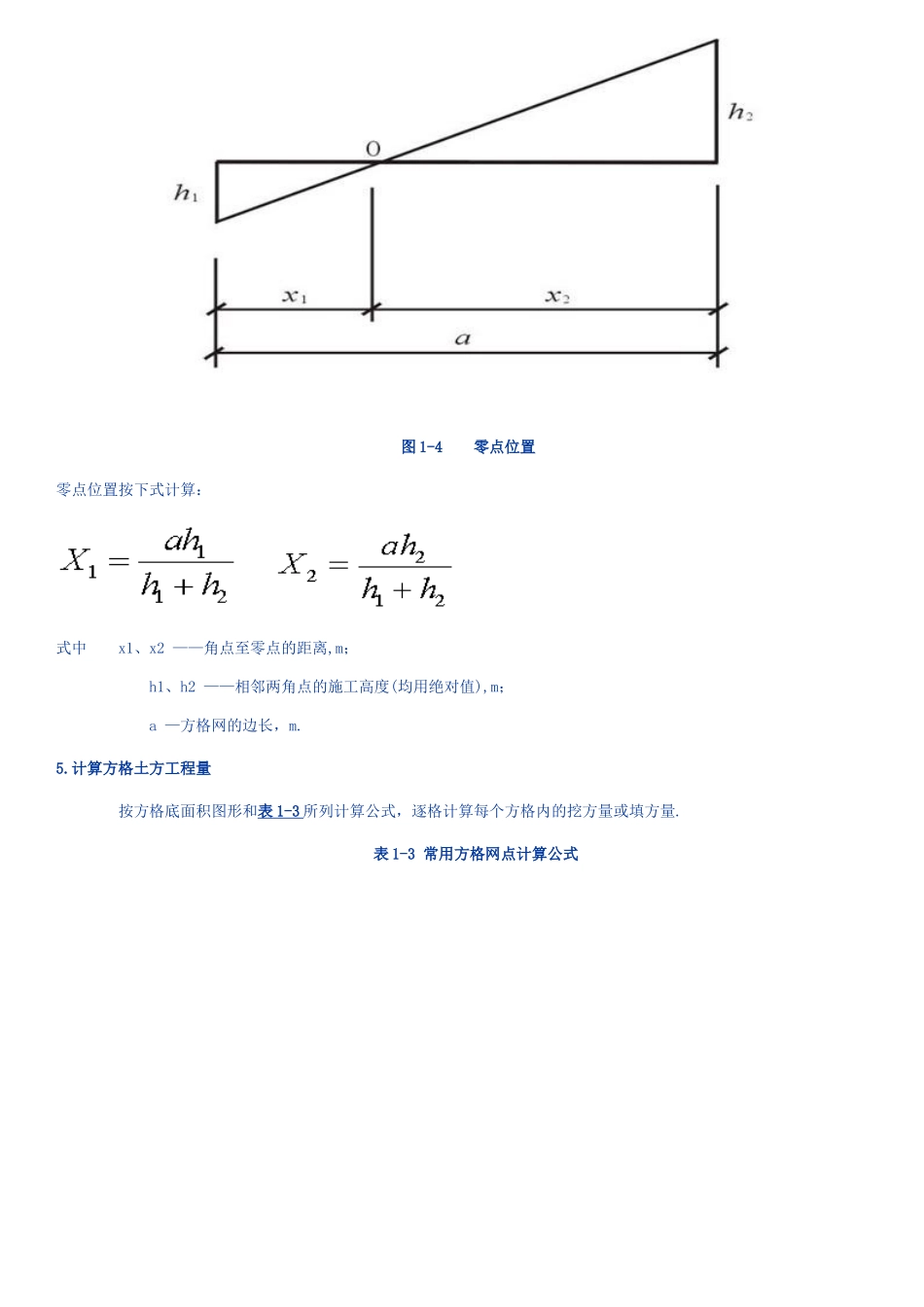

一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.图1-3方格网法计算土方工程量图二、场地平整土方计算考虑的因素：①满足生产工艺和运输的要求；②尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。1、初步标高(按挖填平衡)，也就是设计标高。如果已知设计标高，1.2步可跳过。场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为:Hn=H0±Li②双向排水时，各方格角点设计标高为：Hn=H0±Lxix±Lyiy3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4零点位置零点位置按下式计算：式中x1、x2——角点至零点的距离,m；h1、h2——相邻两角点的施工高度(均用绝对值),m；a—方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3常用方格网点计算公式6.边坡土方量计算场地的挖方区和填方区的边沿都需要做成边坡,以保证挖方土壁和填方区的稳定。边坡的土方量可以划分成两种近似的几何形体进行计算：一种为三角棱锥体(图1-6中①～③、⑤～⑾)；另一种为三角棱柱体(图1-6中④).图1-6场地边坡平面图A三角棱锥体边坡体积式中l1——边坡①的长度；A1——边坡①的端面积；h2——角点的挖土高度；m——边坡的坡度系数，m=宽/高.B三角棱柱体边坡体积两端横断面面积相差很大的情况下，边坡体积式中l4——边坡④的长度；A1、A2、A0——边坡④两端及中部横断面面积.7.计算土方总量将挖方区(或填方区)所有方格计算的土方量和边坡土方量汇总,即得该场地挖方和填方的总土方量.8.例题【例1.1】某建筑场地方格网如图1-7所示，方格边长为20m×20m,填方区边坡坡度系数为1.0,挖方区边坡坡度系数为0.5,试用公式法计算挖方和填方的总土方量.图1-7某建筑场地方格网布置图【解】(1)根据所给方格网各角点的地面设计标高和自然标高，计算结果列于图1-8中.由公式1.9得：h1=251.50-251.40=0.10mh2=251.44-251.25=0.19mh3=251.38-250.85=0.53mh4=251.32-250.60=0.72mh5=251.56-251.90=-0.34mh6=251.50-251.60=-0.10mh7=251.44-251.28=0.16mh8=251.38-250.95=0.43mh9=251.62-252.45=-0.83mh10=251.56-252.00=-0.44mh11=251.50-251.70=-0.20mh12=251.46-251.40=0.06m图1-8施工高度及零线位置(2)计算零点位置.从图1-8中可知,1—5、2—6、6—7、7—11、11—12五条方格边两端的施工高度符号不同,说明此方格边上有零点存在.由公式1.10求得：1—5线x1=4.55(m)2—6线x1=13.10(m)6—7线x1=7.69(m)7—11线x1=8.89(m)11—12线x1=15.38(m)将各零点标于图上,并将相邻的零点连接起来,即得零线位置，如图1-8.(3)计算方格土方量.方格Ⅲ、Ⅳ底面为正方形,土方量为：VⅢ(+)=202/4×(0.53+0.72+0.16+0.43)=184(m3)VⅣ(-)=202/4×(0.34+0.10+0.83+0.44)=171(m3)方格Ⅰ底面为两个梯形,土方量为：VⅠ(+)=20/8×(4.55+13.10)×(0.10+0.19)=12.80(m3)VⅠ(-)=20/8×(15.45+6.90)×(0.34+0.10)=24.59(m3)方格Ⅱ、Ⅴ、Ⅵ底面为三边形和五边形,土方量为：VⅡ(+)...
