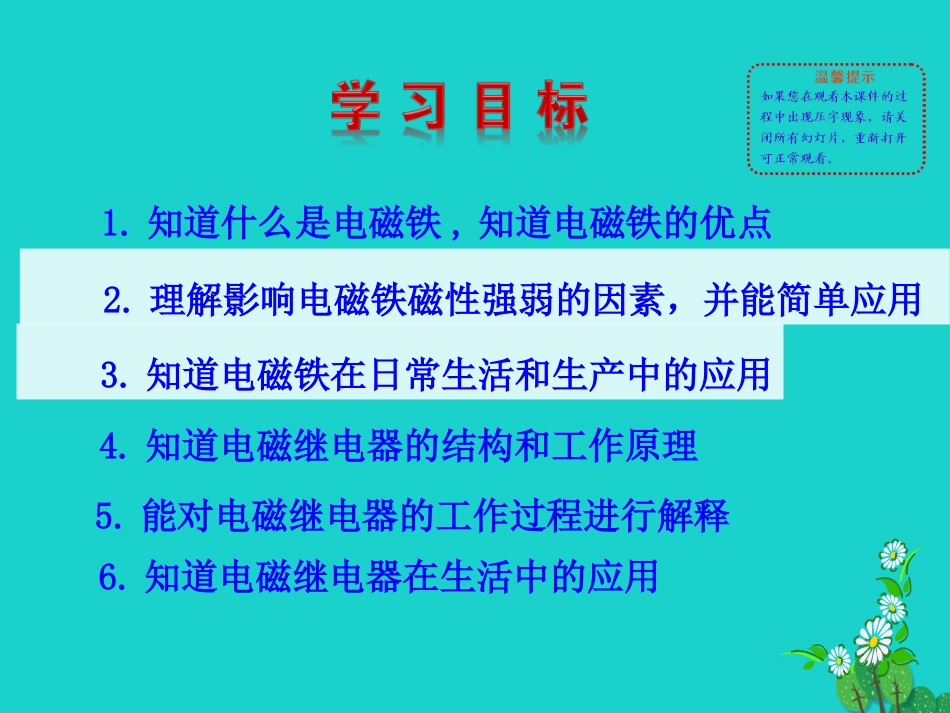

第3节电磁铁电磁继电器1.知道什么是电磁铁,知道电磁铁的优点2.理解影响电磁铁磁性强弱的因素，并能简单应用3.知道电磁铁在日常生活和生产中的应用5.能对电磁继电器的工作过程进行解释6.知道电磁继电器在生活中的应用4.知道电磁继电器的结构和工作原理电磁铁：内部带有铁芯的通电螺线管线圈线圈铁芯铁芯什么是电磁铁生活中的电磁铁把导线系在钉尖（帽）上。自制电磁铁将导线紧紧地在钉子上缠20-50圈，缠绕的方向不变。将导线接到电池的正负极上动手实验了（1）研究电磁铁的磁性有无实验:闭合和断开开关现象:通电时电磁铁___________断电时电磁铁_______________结论:电磁铁通电时___磁性，断电时磁性_____。吸引大头针不吸引大头针有有消失消失电磁铁的磁性有无可以控制：通电有磁性、断电无磁性。（2）研究电磁铁的磁性强弱跟电流大小的关系实验:改变电流大小现象:增大电流，电磁铁吸引的大头针数目_____。结论:通过电磁铁的电流越_____,电磁铁的磁性_____。越强越强大大增多电磁铁的磁性强弱可以控制：通过改变电流大小改变电磁铁的磁性强弱(3)研究电磁铁的磁性跟线圈匝数的关系实验:改变线圈匝数现象:匝数越_____,磁性越_____。结论:当电流一定时，电磁铁线圈的匝数______,磁性______。多多强强越多越多越强越强通过改变电流的方向来改变电磁铁的磁极实验结论:电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越大，电磁铁的磁性______；当电流一定时，电磁铁线圈的匝数越多，磁性______.电磁铁的优点:电磁铁磁性有无，可用________来控制；电磁铁磁性强弱，可用__________来控制；电磁铁的极性变换，可用____________来实现。有越强越强消失通断电电流大小改变电流方向电磁铁应用高压危险，请勿靠近！弹簧衔铁电磁铁触点电磁继电器结构控制电路工作电路S1MS2S电磁继电器的控制作用工作原理:当开关S1闭合时，电磁铁通电产生_____，将衔铁______,开关S的触点_____，工作电路有_____通过，电动机便转动起来。电流接通吸下磁性填一填电磁继电器的作用：利用低电压、弱电流（控制电路）控制高电压、强电流（工作电路）。正因如此，电磁继电器可以（1）远距离操纵（2）自动控制（3）安全报警……电磁继电器的实质：电磁继电器就是利用电磁铁来控制工作电路的一种开关。MM控制电路工作电路电磁铁线圈电动机控制开关电磁继电器的小动画，当闭合开关时，电磁继电器开始工作，电磁铁吸引衔铁，接通电路，小灯泡开始工作。自动控制:水位自动报警装置要求：水位未达到A时，绿灯亮，水位正常；水位达到A时，红灯亮，水位不正常。S红灯绿灯AB电磁继电器的作用简述下面电磁继电器的工作过程1、定义：插入铁芯的通电螺线管称为电磁铁2、工作原理：利用电流的磁效应来工作3、影响磁性强弱的因素：a、电流的大小b、线圈的匝数c、有无铁芯4、优点：5、应用：c、磁极变换可以用改变电流方向来控制。a、磁性有无可以用通电、断电来控制；b、磁性的强弱可以用改变电流的大小来控制；（控制变量法）电磁起重机电铃磁悬浮列车电磁铁6、电磁继电器构造原理工作过程优点应用1、通电螺线管的磁性强弱与__________、__________和_________有关。2、如图所示,当滑动变阻器的滑片向右移动时，电路中的电流将______，电磁铁中的磁性将_______.电流的大小线圈的匝数有无铁芯减弱变小3、如图所示，要使电磁铁磁性最强，正确的接法是（）A、S1接1，S2接3B、S1接1，S2接4C、S1接2，S2接4D、S1接2，S2接3R43S2S121RD4、如图所示，若将变阻器的滑片向右移动，那么悬挂磁铁的弹簧将()A.不变B.缩短C.伸长D.不能判断RS·NSSNB5、下图是小强同学在研究性学习的活动中为某仓库设计的一种防盗报警器。其踏板放在仓库的门口，电铃和灯泡放在值班室内，观察电路可知。这个报警器的工作原理是：有人踩踏板时________；无人踩踏板时________。电铃响电灯亮富人如果把金钱放在你手中，你不要对这点恩惠太看重；因为圣人曾经这样教诲：勤劳远比黄金可贵。——萨迪
