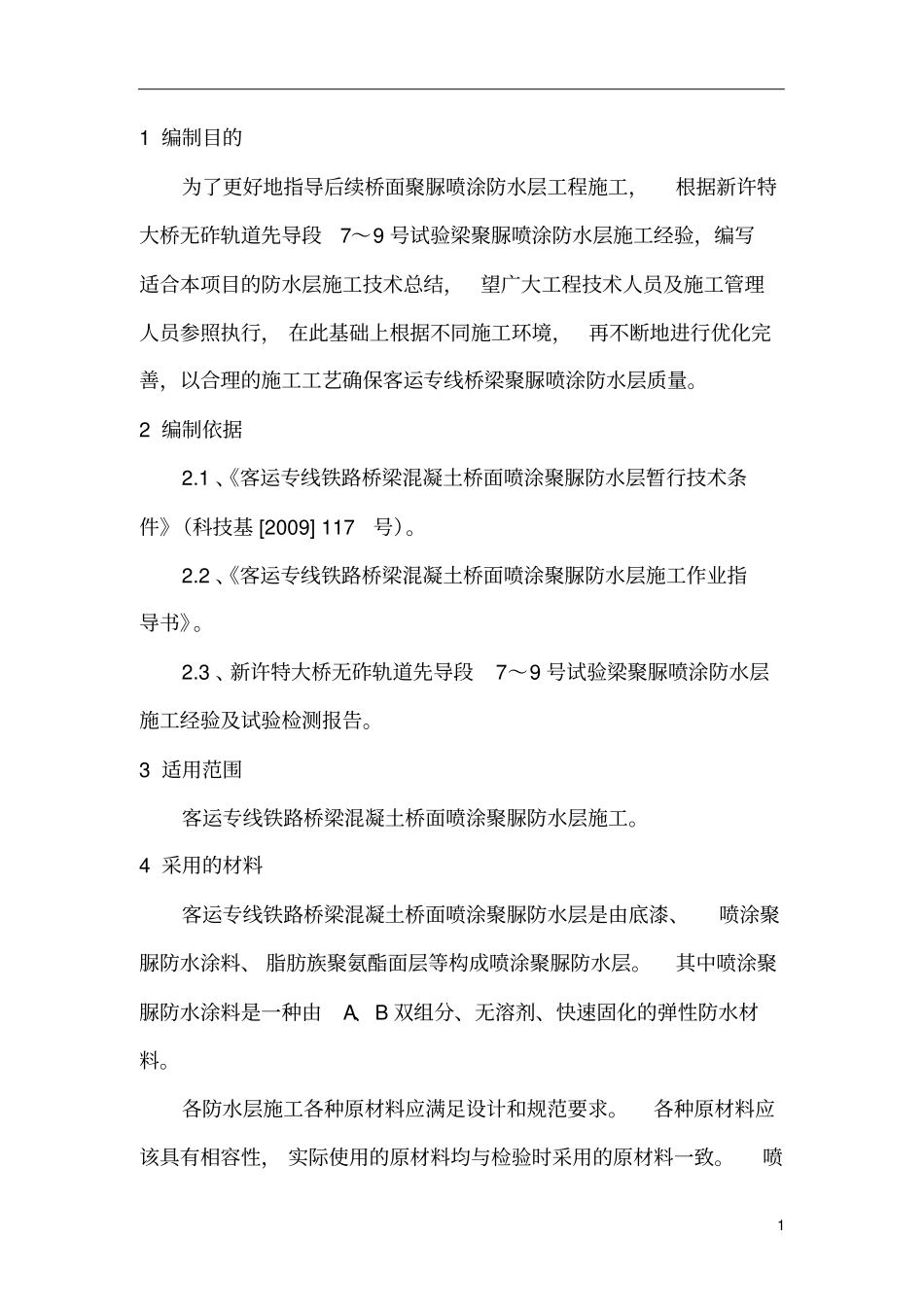

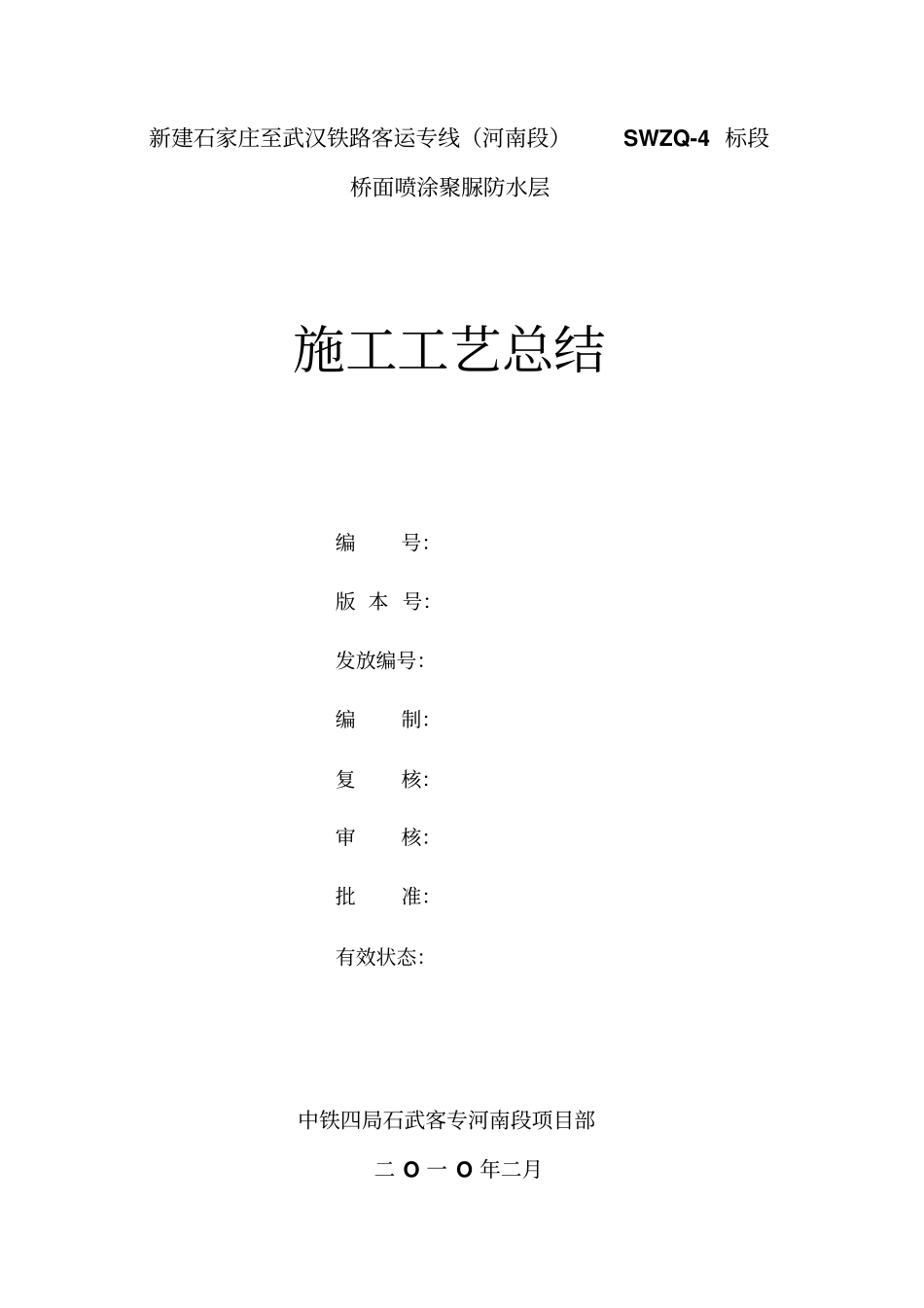

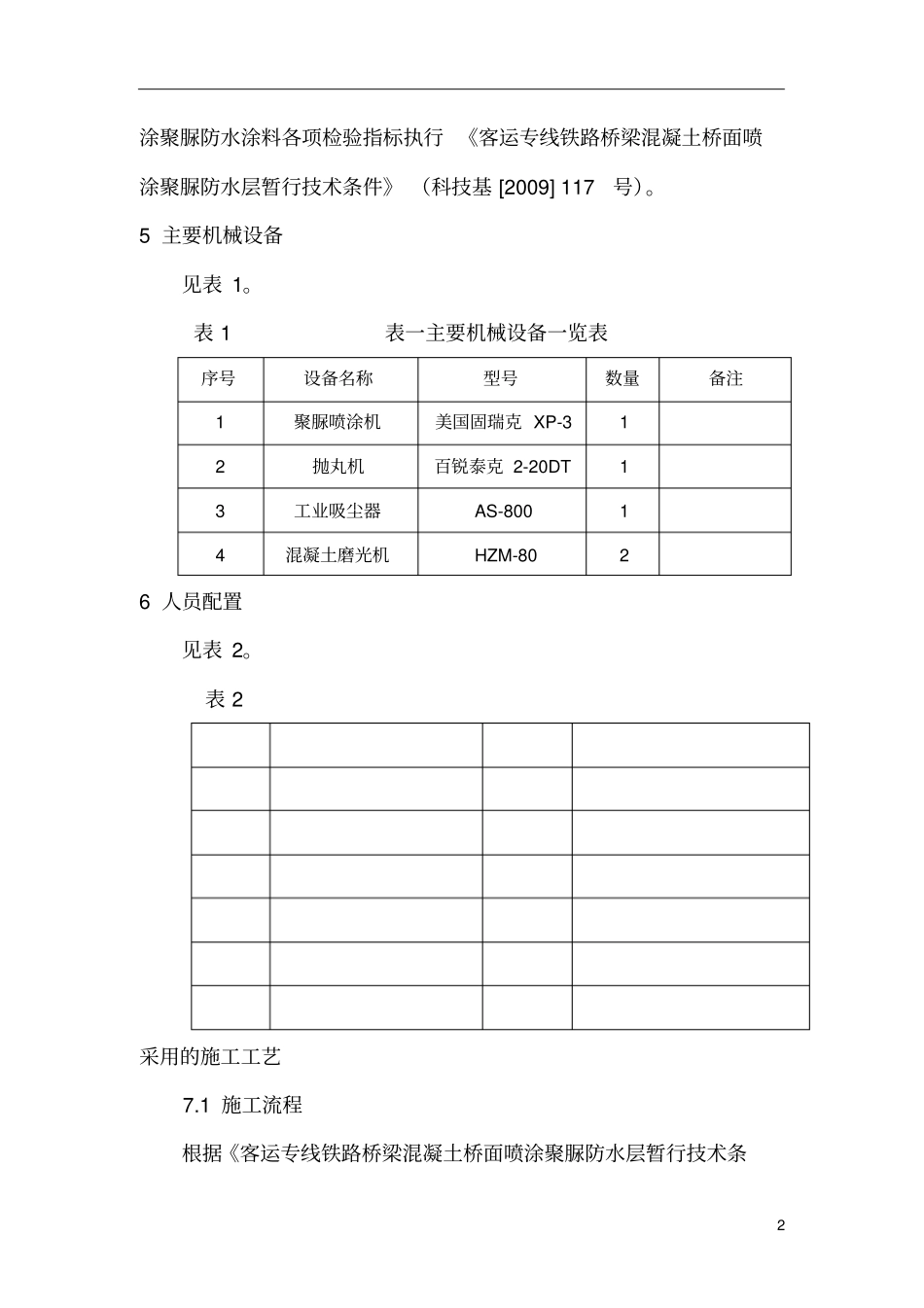

新建石家庄至武汉铁路客运专线（河南段）SWZQ-4标段桥面喷涂聚脲防水层施工工艺总结编号：版本号：发放编号：编制：复核：审核：批准：有效状态：中铁四局石武客专河南段项目部二O一O年二月11编制目的为了更好地指导后续桥面聚脲喷涂防水层工程施工，根据新许特大桥无砟轨道先导段7～9号试验梁聚脲喷涂防水层施工经验，编写适合本项目的防水层施工技术总结，望广大工程技术人员及施工管理人员参照执行，在此基础上根据不同施工环境，再不断地进行优化完善，以合理的施工工艺确保客运专线桥梁聚脲喷涂防水层质量。2编制依据2.1、《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条件》（科技基[2009]117号）。2.2、《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层施工作业指导书》。2.3、新许特大桥无砟轨道先导段7～9号试验梁聚脲喷涂防水层施工经验及试验检测报告。3适用范围客运专线铁路桥梁混凝土桥面喷涂聚脲防水层施工。4采用的材料客运专线铁路桥梁混凝土桥面喷涂聚脲防水层是由底漆、喷涂聚脲防水涂料、脂肪族聚氨酯面层等构成喷涂聚脲防水层。其中喷涂聚脲防水涂料是一种由A、B双组分、无溶剂、快速固化的弹性防水材料。各防水层施工各种原材料应满足设计和规范要求。各种原材料应该具有相容性，实际使用的原材料均与检验时采用的原材料一致。喷2涂聚脲防水涂料各项检验指标执行《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条件》（科技基[2009]117号）。5主要机械设备见表1。表1表一主要机械设备一览表序号设备名称型号数量备注1聚脲喷涂机美国固瑞克XP-312抛丸机百锐泰克2-20DT13工业吸尘器AS-80014混凝土磨光机HZM-8026人员配置见表2。表2采用的施工工艺7.1施工流程根据《客运专线铁路桥梁混凝土桥面喷涂聚脲防水层暂行技术条3件》和试验段总结出如下施工工艺流程图：注：虚线框内工序为底座板范围外有表面强度达到规定要求，表3基层表面处理的检验项目、技术标准、检测仪器及频率项目技术标准检测仪器表面强度符合制梁规范回弹仪平整度用4m长靠尺检查，空隙只允许平缓变化，且不大于3mm靠尺清洁度彻底清除油脂、灰尘、污物、脱模剂、浮浆和松散的表层，不得有空鼓、松动、蜂窝麻面、浮碴、浮土和油污。目测粗糙度有效创面大于95%粗糙度SP3～SP4CSP对照版表面缺陷不得有裂纹、空洞、空鼓目测验收喷涂聚脲弹性防护涂料涂刷配套底涂施工脂肪族聚氨脂面层（外露聚脲用）验收修补竣工、编制竣工报告桥面处理验收合格合格合格合格修补验收修补修补施工准备47.3.3聚脲防水层施工7.3.4脂肪族聚氨酯面层施工（仅底座板范围外外露部分有）7.3.5搭接施工7.3.67.3.7聚脲喷涂防水层质量验收7.3.8过程保护措施7.3.9成品保护措施表4聚脲喷涂防水层验收项目及方法序号检验项目技术标准检测方法检测频率1外观检测表面平整、无流挂、无针孔、无气泡、无空鼓、无开裂、无异物混入目测逐孔2厚度底座板范围内聚脲防水层厚度≥2.0mm，其他区域≥1.8mm超声波厚度检测仪检测逐孔检测，轨道板下每间隔5m布设4个点，其他区域每间隔5m布设4个点，每孔梁检测不少于50处3粘结强度最小单值≥2.5MPa附着力试验仪检测每10孔梁随机抽取1孔检测5处，若最小单值小于2.5MPa，该批10孔梁应该逐孔检测4不透水性不透水透水仪检测每孔梁检测1处5脂肪族聚氨酯面层脂肪族聚氨酯面层厚度≥0.2mm，与聚脲防水层无剥离、无脱落、无气泡、弯折180度不开裂外观目测、厚度采用仪器测量每孔梁检测10处
