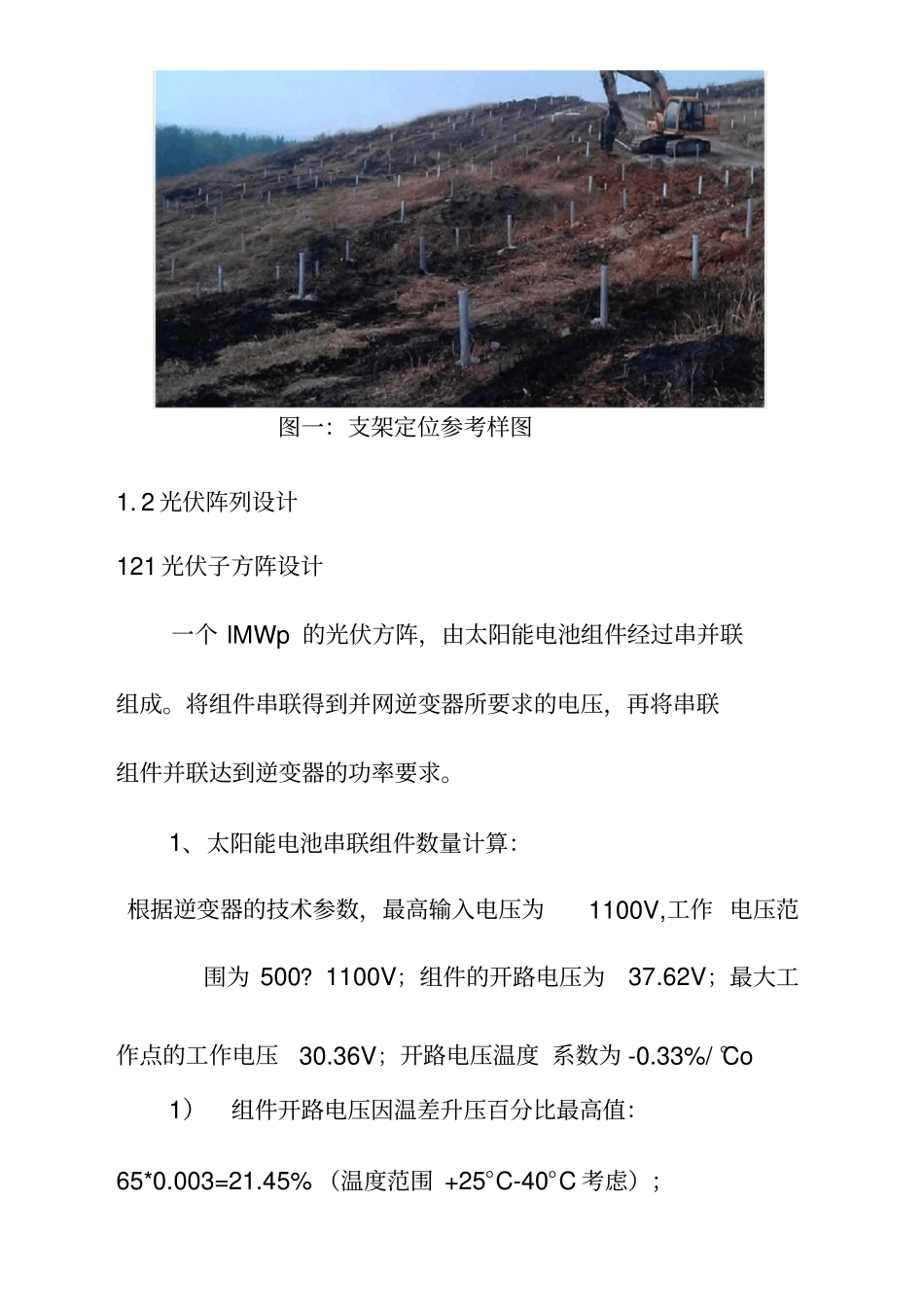

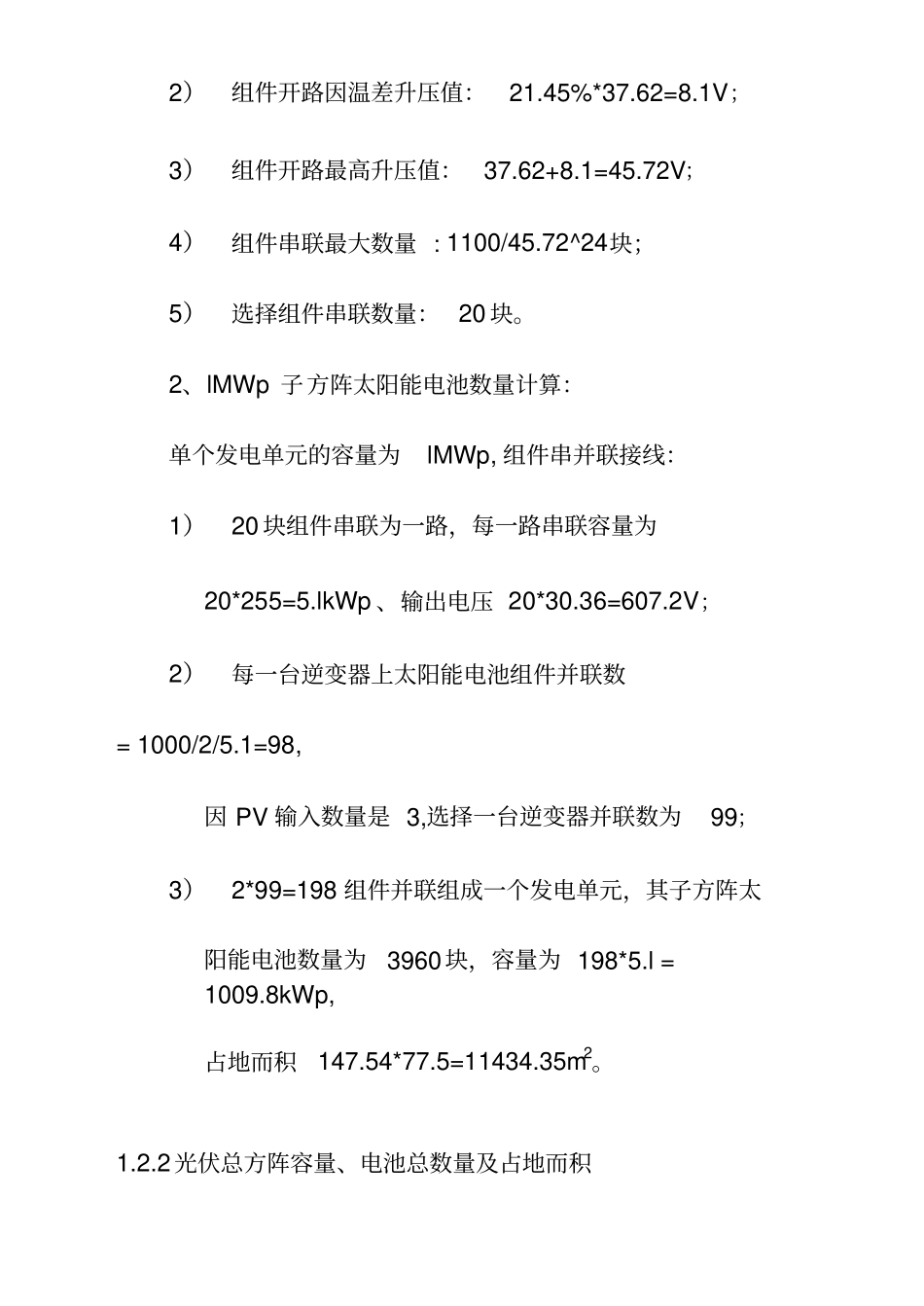

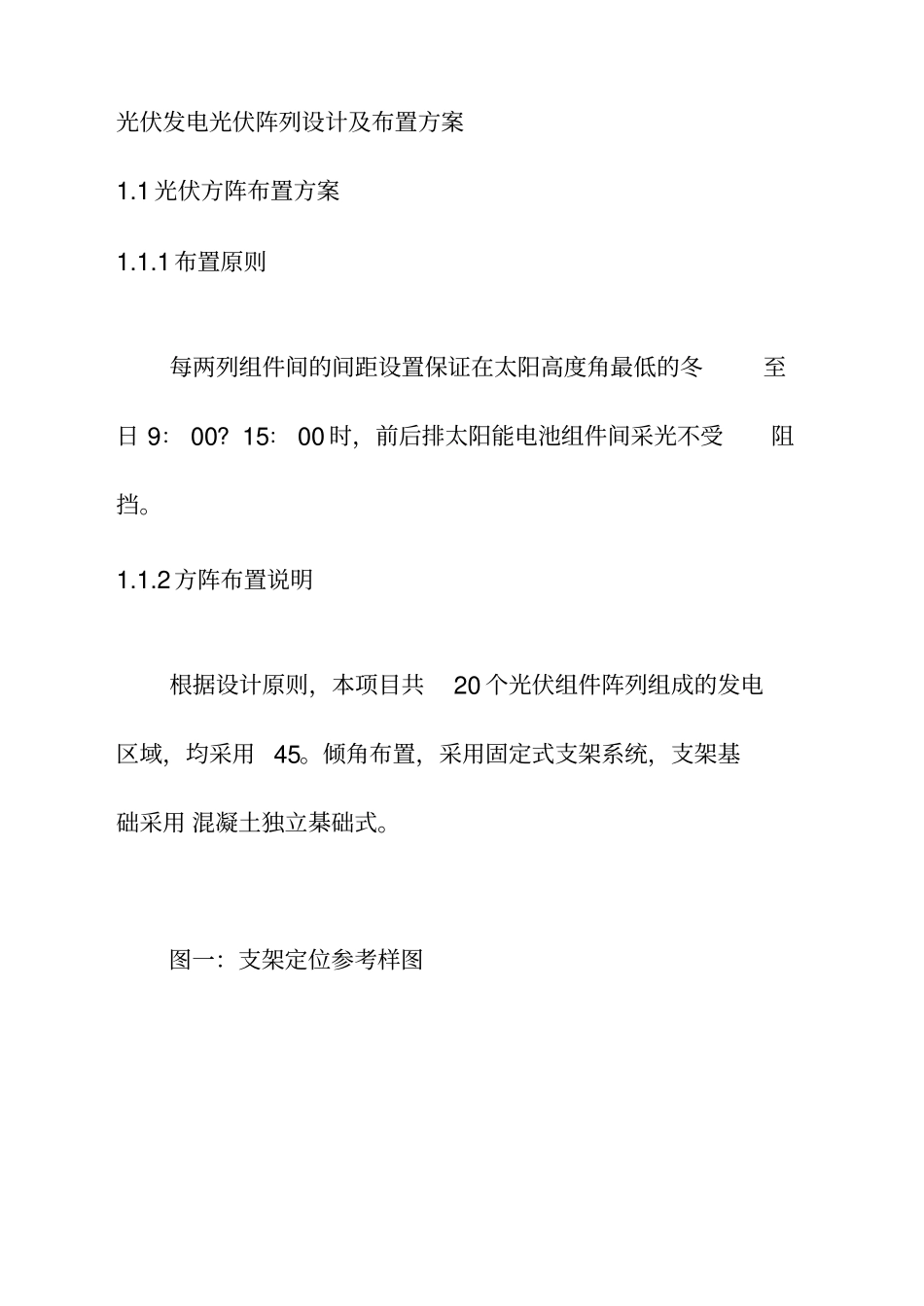

光伏发电光伏阵列设计及布置方案1.1光伏方阵布置方案1.1.1布置原则每两列组件间的间距设置保证在太阳高度角最低的冬至日9：00?15：00时，前后排太阳能电池组件间采光不受阻挡。1.1.2方阵布置说明根据设计原则，本项目共20个光伏组件阵列组成的发电区域，均采用45。倾角布置，采用固定式支架系统，支架基础采用混凝土独立棊础式。图一：支架定位参考样图图一：支架定位参考样图1.2光伏阵列设计121光伏子方阵设计一个lMWp的光伏方阵，由太阳能电池组件经过串并联组成。将组件串联得到并网逆变器所要求的电压，再将串联组件并联达到逆变器的功率要求。1、太阳能电池串联组件数量计算：根据逆变器的技术参数，最高输入电压为1100V,工作电压范围为500?1100V；组件的开路电压为37.62V；最大工作点的工作电压30.36V；开路电压温度系数为-0.33%/°Co1）组件开路电压因温差升压百分比最高值：65*0.003=21.45%（温度范围+25°C-40°C考虑）；2）组件开路因温差升压值：21.45%*37.62=8.1V；3）组件开路最高升压值：37.62+8.1=45.72V；4）组件串联最大数量:1100/45.72^24块；5）选择组件串联数量：20块。2、lMWp子方阵太阳能电池数量计算：单个发电单元的容量为lMWp,组件串并联接线：1）20块组件串联为一路，每一路串联容量为20*255=5.lkWp、输出电压20*30.36=607.2V；2）每一台逆变器上太阳能电池组件并联数=1000/2/5.1=98,因PV输入数量是3,选择一台逆变器并联数为99；3）2*99=198组件并联组成一个发电单元，其子方阵太阳能电池数量为3960块，容量为198*5.l=1009.8kWp,占地而积147.54*77.5=11434.35m2。1.2.2光伏总方阵容量、电池总数量及占地而积1)20MWp并网系统由20个发电单元组成，总容量=1009.8*20=20,196kWp；2)太阳能电池总数量=(20*198)*20=79,200块，占地总而积319*749.7=239154.3m2。123光伏组件布置及其电气设备配置方式1、太阳能电池布置方式：太阳能电池2行X20列；2、汇流形式：每一汇流箱12进1出(其中1进备用)；3、汇流箱:lMWp子方阵共2*9=18汇流箱，20MWp共计18*20=360汇流箱；4、直流汇控柜：lMWp子方阵共2个直流汇控柜,20MWp共计40个直流汇控柜；5、逆变器:lMWp子方阵共2台逆变器，20MWp共计40台逆变器；6、升压变压器:lMWp子方阵共1台升压变，20MWp共计20台升压变。124光伏组件支架设计本项目光伏组件支架采用钢结构，采用的支架形式为2行X20列（每套支架安装6块组件）。支架设计保证组件与支架连接牢固、可靠，底座与基础连接牢固。1.3光伏阵列地点堪测太阳能电池方阵应而向正南安装，可以在±10。内调整。经现场考查，本工程施工地点的山坡度距水平地而约45°,具体方位落点如下：第1堪测点：北纬47°35'38.31"、东经122°56,42.22,,;第2堪测点:北纬47°35,38.28,\东经122°56‘03.00"；第3堪测点：北纬47°35'50?99”、东经122°5693.00”第4堪测点：北纬47°35'51?00"、东经122°56‘42.19”；堪测点总而积大约：(825+845)*380/2=317300m2□1?4光伏组件间距的设计经计算，255W的电池组件45°倾角倾斜安装，其角度与山体角度几乎平行，方阵之间前后布局不用考虑阴影影响，只考虑通道即可。系统支架形式为2行X20列，组件南北方向两板间间距2.0m。光伏阵列的安装原则上选择避免阴影影响，保证组串及汇流方便。1行组件布置图例见图三、图四。图三:1行组件布置形式图例之一图四：1行组件布置形式图例之二
