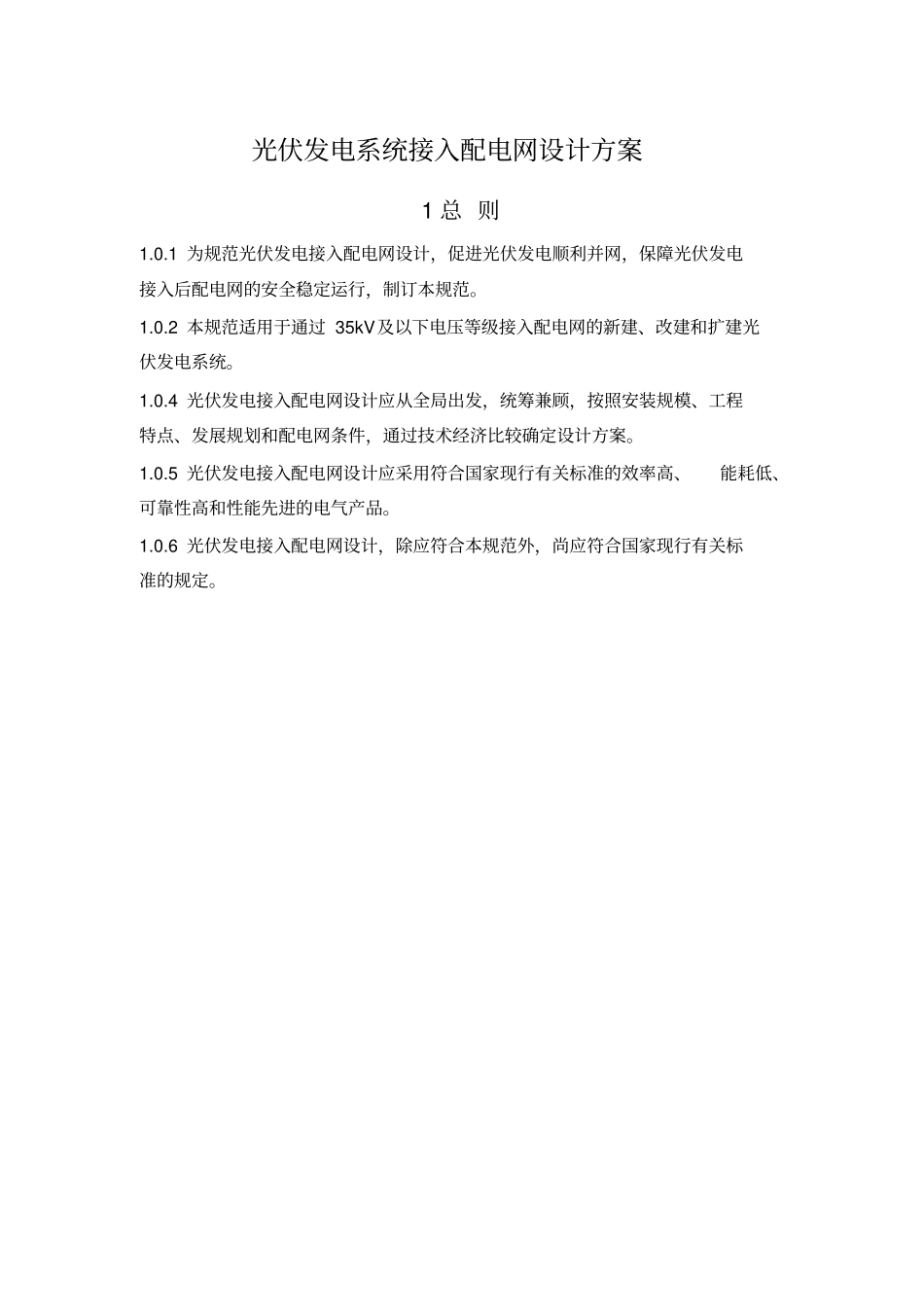

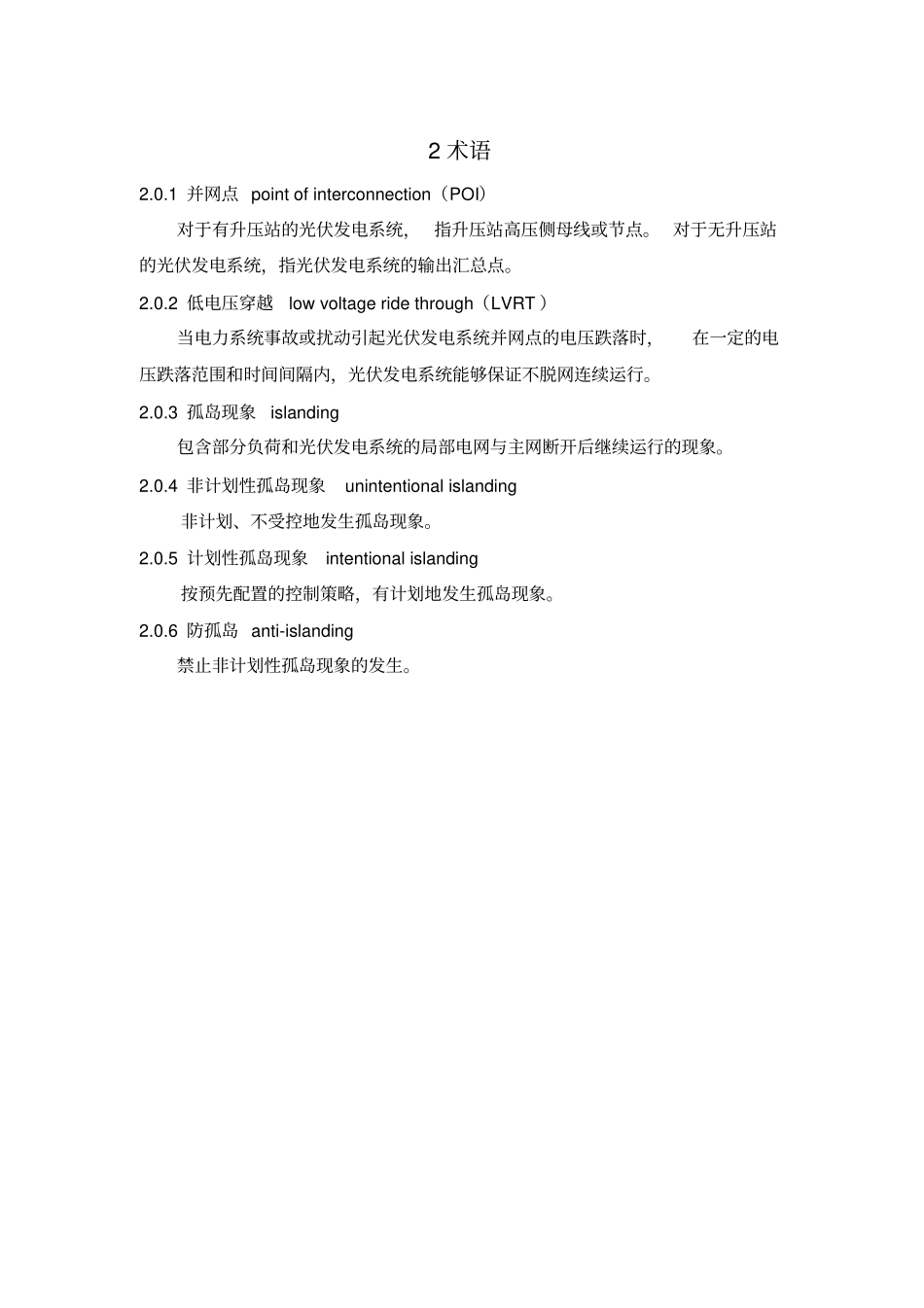

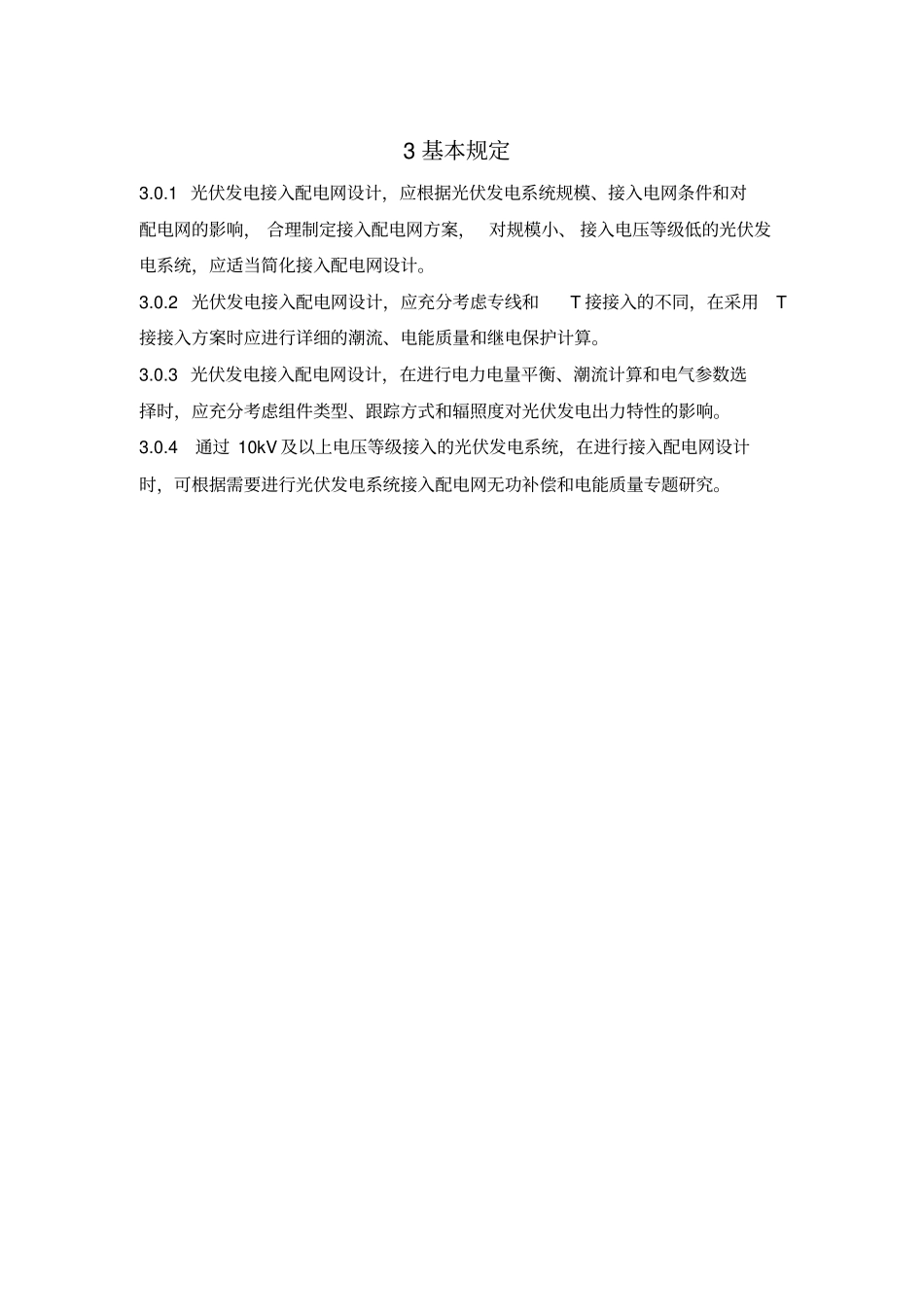

光伏发电系统接入配电网设计方案1总则1.0.1为规范光伏发电接入配电网设计，促进光伏发电顺利并网，保障光伏发电接入后配电网的安全稳定运行，制订本规范。1.0.2本规范适用于通过35kV及以下电压等级接入配电网的新建、改建和扩建光伏发电系统。1.0.4光伏发电接入配电网设计应从全局出发，统筹兼顾，按照安装规模、工程特点、发展规划和配电网条件，通过技术经济比较确定设计方案。1.0.5光伏发电接入配电网设计应采用符合国家现行有关标准的效率高、能耗低、可靠性高和性能先进的电气产品。1.0.6光伏发电接入配电网设计，除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2.0.1并网点pointofinterconnection（POI）对于有升压站的光伏发电系统，指升压站高压侧母线或节点。对于无升压站的光伏发电系统，指光伏发电系统的输出汇总点。2.0.2低电压穿越lowvoltageridethrough（LVRT）当电力系统事故或扰动引起光伏发电系统并网点的电压跌落时，在一定的电压跌落范围和时间间隔内，光伏发电系统能够保证不脱网连续运行。2.0.3孤岛现象islanding包含部分负荷和光伏发电系统的局部电网与主网断开后继续运行的现象。2.0.4非计划性孤岛现象unintentionalislanding非计划、不受控地发生孤岛现象。2.0.5计划性孤岛现象intentionalislanding按预先配置的控制策略，有计划地发生孤岛现象。2.0.6防孤岛anti-islanding禁止非计划性孤岛现象的发生。3基本规定3.0.1光伏发电接入配电网设计，应根据光伏发电系统规模、接入电网条件和对配电网的影响，合理制定接入配电网方案，对规模小、接入电压等级低的光伏发电系统，应适当简化接入配电网设计。3.0.2光伏发电接入配电网设计，应充分考虑专线和T接接入的不同，在采用T接接入方案时应进行详细的潮流、电能质量和继电保护计算。3.0.3光伏发电接入配电网设计，在进行电力电量平衡、潮流计算和电气参数选择时，应充分考虑组件类型、跟踪方式和辐照度对光伏发电出力特性的影响。3.0.4通过10kV及以上电压等级接入的光伏发电系统，在进行接入配电网设计时，可根据需要进行光伏发电系统接入配电网无功补偿和电能质量专题研究。4接入系统条件4.1电力系统现况4.1.1电源现况概述应包括装机规模及电源结构、发电量、设备年利用小时数等。4.1.2负荷现况概述应包括最大供电负荷、供电量、负荷特性等。4.1.3电网现况概述应包括电网接线方式、光伏发电系统周边的变电站规模、相关电压等级出线间隔预留及扩建条件、线路型号及长度、线路走廊条件等。4.2光伏发电系统概述4.2.1光伏发电系统概述应包括项目所在地理位置、太阳能资源概况、规划规模、本期建设规模、前期工作进展情况、装机方案、设计年发电量、出力特性、建设及投产时间等内容。4.2.2对于扩建光伏发电系统，还应说明现有光伏发电系统概况、扩建条件等。4.3电力系统发展规划4.3.1根据经济发展形势和用电负荷增长情况，对相关地区电网及光伏发电系统所在配电网的负荷水平及负荷特性进行预测。4.3.2概述相关地区电网及光伏发电系统所在配电网的电源发展规划，包括新增电源建设进度、机组退役计划及电源结构等。4.3.3概述相关地区电网及光伏发电系统所在配电网的电网发展规划，包括设计水平年和展望年的变电站布局及规模、电网接线方式等。5一次部分设计5.1电力电量平衡5.1.1在电力平衡计算时，应根据负荷特性和光伏发电系统出力特性，列出各水平年最大负荷且光伏发电系统零出力及最大出力方式下配电网电力平衡表。各水平年的电力平衡宜按季或月进行分析。5.1.2当光伏发电系统规模较大时，应列出所在配电网各水平年的电量平衡表。5.2光伏发电系统建设的必要性及其在配电网中的地位和作用5.2.1光伏发电系统建设的必要性应从满足电力需求、改善电源布局和能源消费结构、促进节能减排等方面进行论述。5.2.2根据电力电量平衡的结果，分析光伏发电系统的电力电量消纳范围，并说明光伏发电系统在配电网中的地位和作用。5.3电压等级与接入电网方案5.3.1简要说明光伏发电系统本期工程投产前相关电压等级电网的接线方式和接入条件。5.3.2根据光伏发电系统规模、在配电网中的地位和作用、接入条件等因素，确定送...
