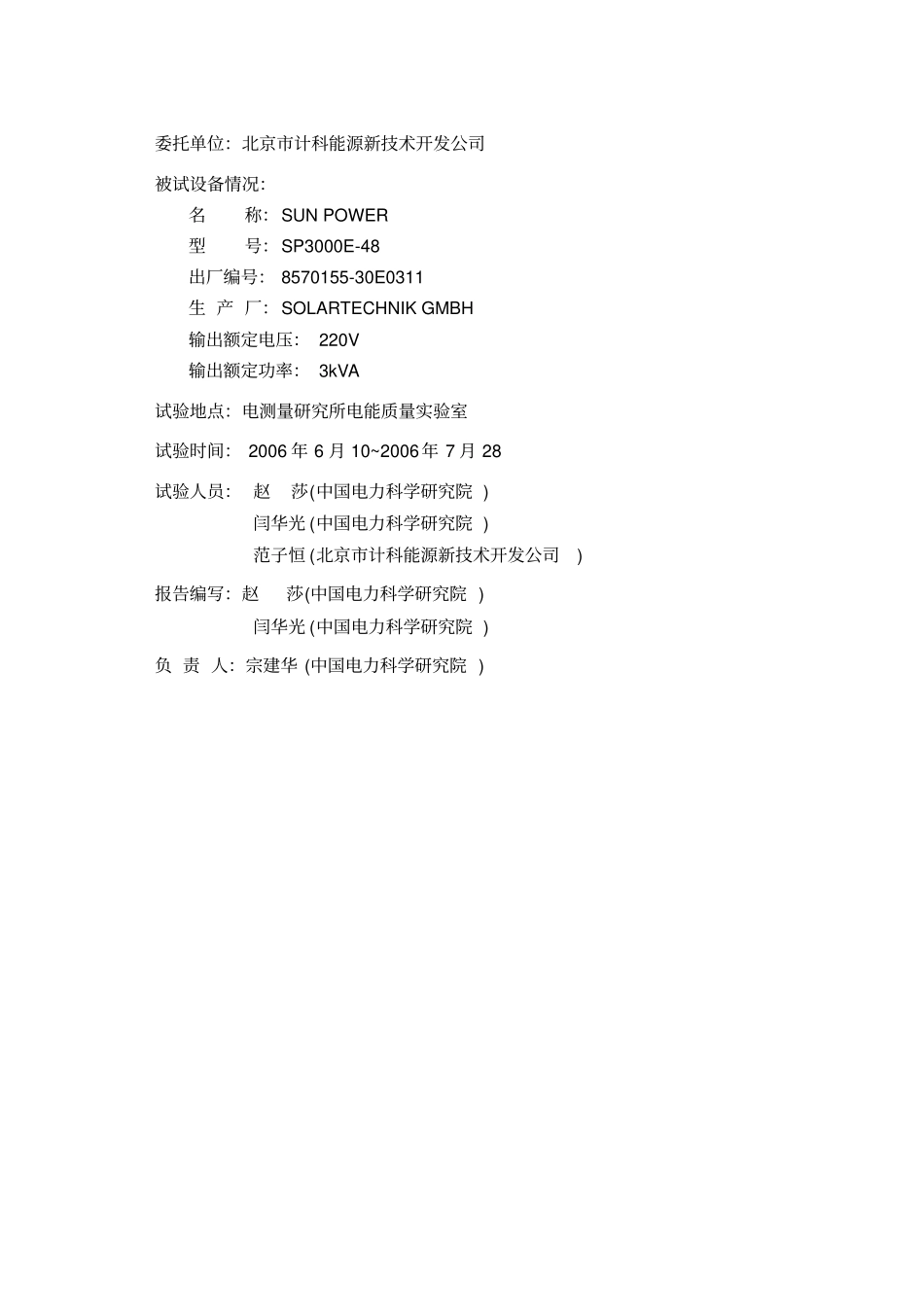

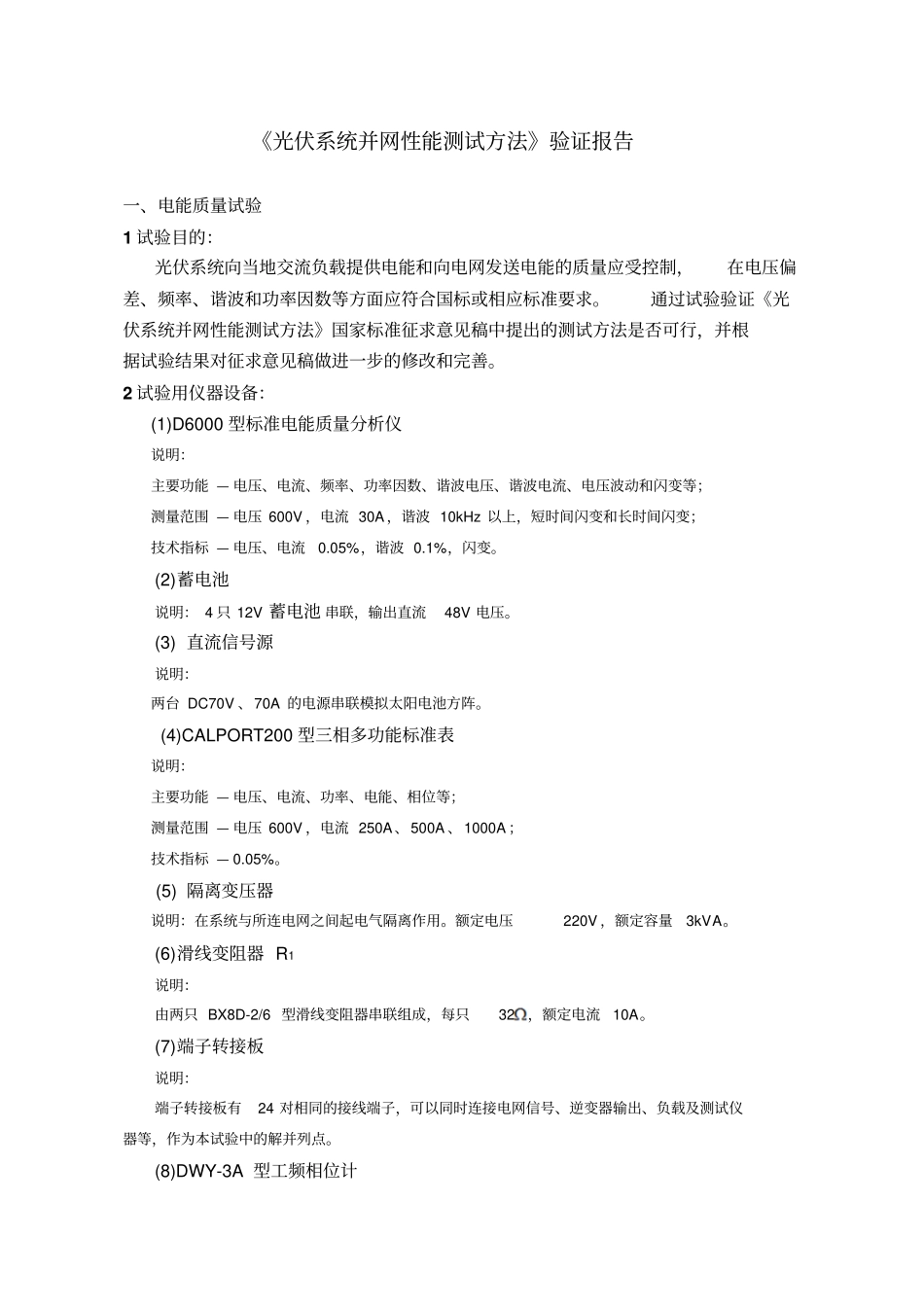

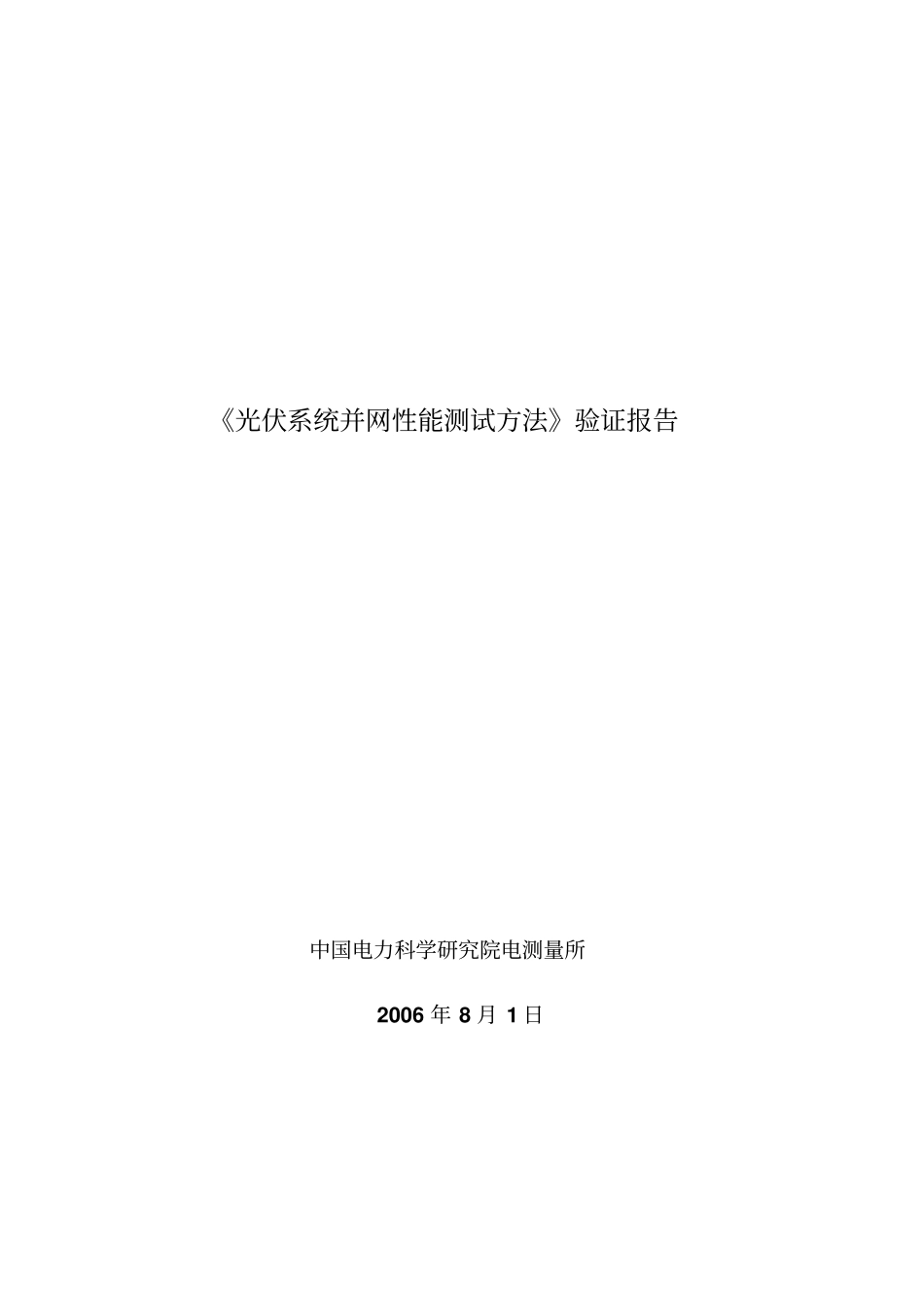

《光伏系统并网性能测试方法》验证报告中国电力科学研究院电测量所2006年8月1日委托单位：北京市计科能源新技术开发公司被试设备情况：名称：SUNPOWER型号：SP3000E-48出厂编号：8570155-30E0311生产厂：SOLARTECHNIKGMBH输出额定电压：220V输出额定功率：3kVA试验地点：电测量研究所电能质量实验室试验时间：2006年6月10~2006年7月28试验人员：赵莎(中国电力科学研究院)闫华光(中国电力科学研究院)范子恒(北京市计科能源新技术开发公司)报告编写：赵莎(中国电力科学研究院)闫华光(中国电力科学研究院)负责人：宗建华(中国电力科学研究院)《光伏系统并网性能测试方法》验证报告一、电能质量试验1试验目的：光伏系统向当地交流负载提供电能和向电网发送电能的质量应受控制，在电压偏差、频率、谐波和功率因数等方面应符合国标或相应标准要求。通过试验验证《光伏系统并网性能测试方法》国家标准征求意见稿中提出的测试方法是否可行，并根据试验结果对征求意见稿做进一步的修改和完善。2试验用仪器设备：(1)D6000型标准电能质量分析仪说明：主要功能—电压、电流、频率、功率因数、谐波电压、谐波电流、电压波动和闪变等；测量范围—电压600V，电流30A，谐波10kHz以上，短时间闪变和长时间闪变；技术指标—电压、电流0.05%，谐波0.1%，闪变。(2)蓄电池说明：4只12V蓄电池串联，输出直流48V电压。(3)直流信号源说明：两台DC70V、70A的电源串联模拟太阳电池方阵。(4)CALPORT200型三相多功能标准表说明：主要功能—电压、电流、功率、电能、相位等；测量范围—电压600V，电流250A、500A、1000A；技术指标—0.05%。(5)隔离变压器说明：在系统与所连电网之间起电气隔离作用。额定电压220V，额定容量3kVA。(6)滑线变阻器R1说明：由两只BX8D-2/6型滑线变阻器串联组成，每只32，额定电流10A。(7)端子转接板说明：端子转接板有24对相同的接线端子，可以同时连接电网信号、逆变器输出、负载及测试仪器等，作为本试验中的解并列点。(8)DWY-3A型工频相位计说明：测量范围--400V、10A，主要技术指标—准确度0.005，分辨力0.001。3试验项目3.1电压偏差(1)试验要求依据光伏系统并网性能测试方法（征求意见稿）(以下简称测试方法)5.1及GB/T19939—2005光伏系统并网技术要求（以下简称技术要求）5.1，10kV及以下单相系统电压标称值为220V，且允许偏差为标称电压的+7%、-10%。(2)试验线路试验线路见图1。K1电网R1R0(1.5kW)逆变器Grid蓄电池模拟太阳电池方阵隔离变压器电能质量分析仪解并列点图1光伏系统电能质量—电压、频率、谐波、闪变测试线路图(3)试验方法及数据处理a系统正常并网工作情况下，观察电能质量分析仪的电压显示值；b电压偏差按下式计算：%100NNXuuu电压偏差(1)式中：uX—电压测量值，V；uN—系统输出标称值，V。(4)试验结果uX=228.4V，uX=220V，则按式(1)计算得出电压偏差=+3.8%。(5)需要注意的问题由试验结果可知逆变器输出电压为228.4V，同时测得电网电压为218V，也就是说逆变器在并网后为了向电网送电，其输出电压总比电网电压高10V左右。由于各地区电网电压各异且负载情况复杂，如果电网电压本身高达240V，而逆变器输出电压实时跟踪电网电压，那么，逆变器并网后输出电压势必要超出测试方法的规定。(6)验证结论电压偏差是衡量一个发电系统最基本的指标，按照测试方法要求进行该项试验是非常必要的，测试方法可行。建议测试方法中规定的系统电压偏差指标将当地所并电网情况综合考虑。意见1：该方法不行：并网电压的抬高，是由于电网线路内阻引起的，如果内阻小，则电压不会有大的变化。另：ux和un是否为同一测量点，如果为隔离变压器原付方，而变压器容量小，漏抗压降大，其电压差为变压器的传输压降，对电网电压不会影响。对于电流型的并网逆变电源，电压偏差的测量不合理也难以实现。3.2频率偏差(1)试验要求依据测试方法5.1及技术要求5.2，系统输出额定频率为50Hz，允许偏差0.5Hz。(2)试验线路试验线路见图1。(3)试验方法及数据处理a系统正常并网工作情况下，观察电能质量分析仪的频率显示值；b电压偏差按下式计算：NXff频率偏差(2)式中：fX—频率测量值，Hz；fN—系统输出频率标...
