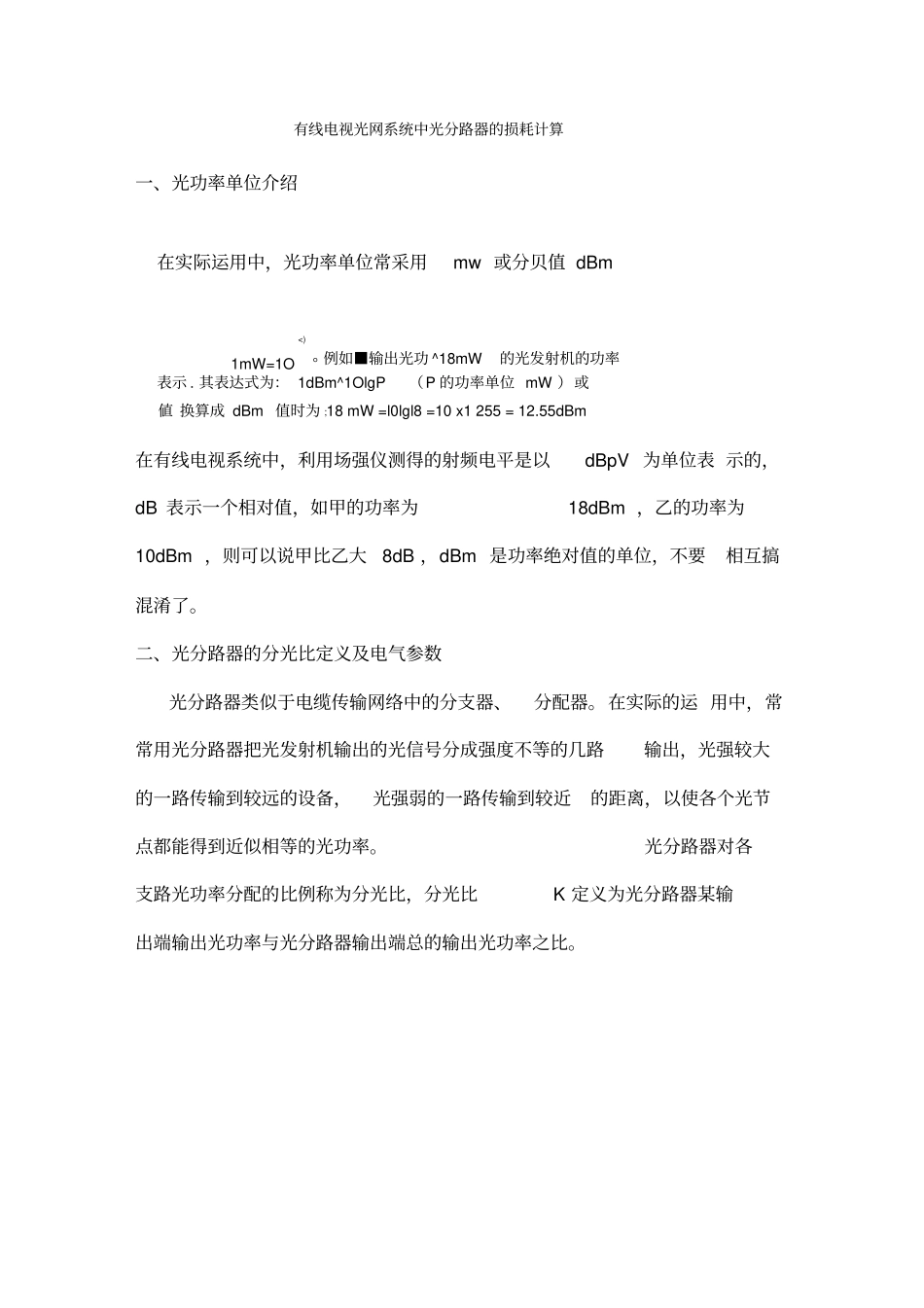

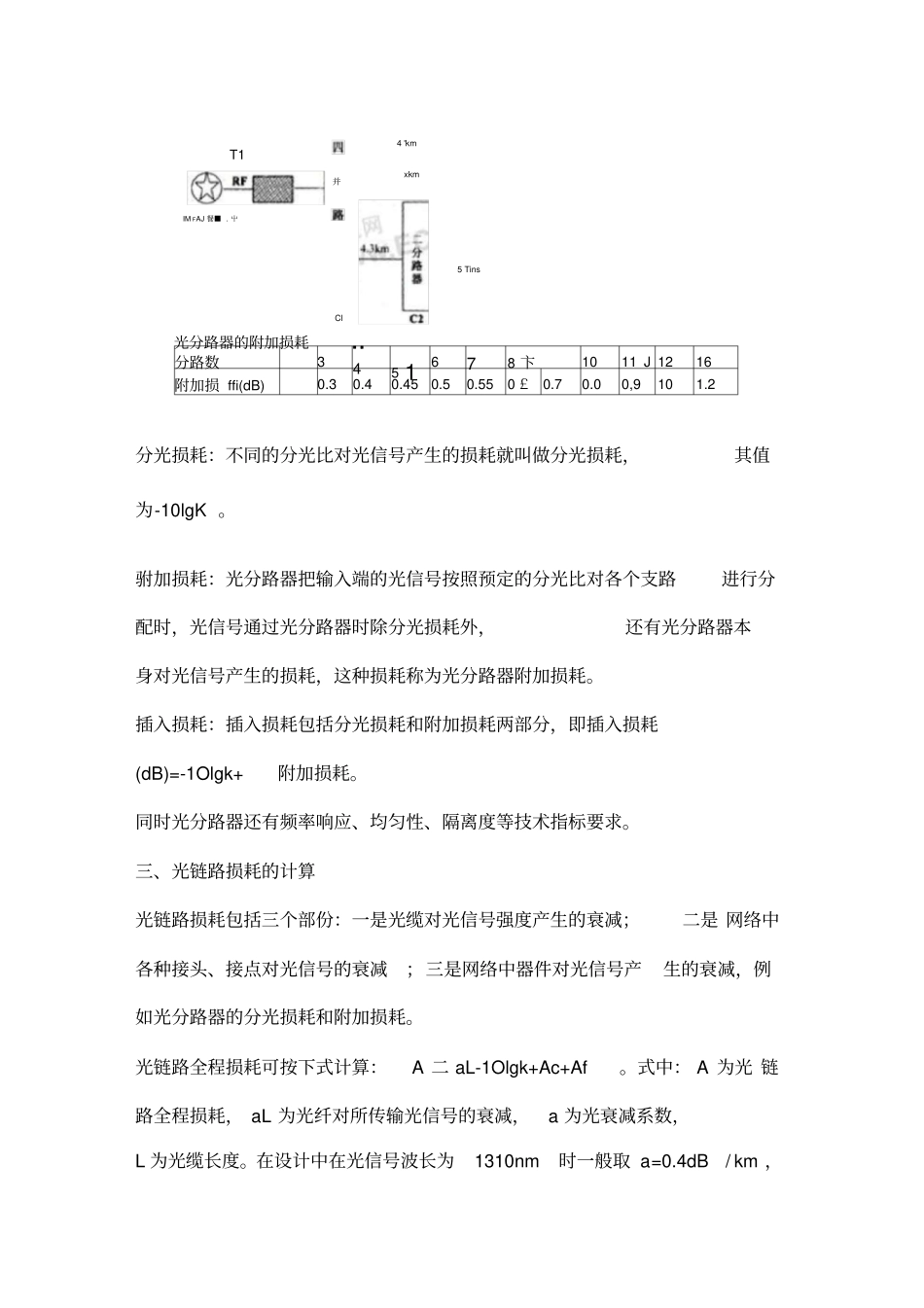

有线电视光网系统中光分路器的损耗计算<)1mW=1O°例如■输出光功^18mW的光发射机的功率一、光功率单位介绍在实际运用中，光功率单位常采用mw或分贝值dBm表示.其表达式为：1dBm^1OlgP（P的功率单位mW）或値换算成dBm值时为;18mW=l0lgl8=10x1255=12.55dBm在有线电视系统中，利用场强仪测得的射频电平是以dBpV为单位表示的，dB表示一个相对值，如甲的功率为18dBm，乙的功率为10dBm，则可以说甲比乙大8dB，dBm是功率绝对值的单位，不要相互搞混淆了。二、光分路器的分光比定义及电气参数光分路器类似于电缆传输网络中的分支器、分配器。在实际的运用中，常常用光分路器把光发射机输出的光信号分成强度不等的几路输出，光强较大的一路传输到较远的设备，光强弱的一路传输到较近的距离，以使各个光节点都能得到近似相等的光功率。光分路器对各支路光功率分配的比例称为分光比，分光比K定义为光分路器某输出端输出光功率与光分路器输出端总的输出光功率之比。4'kmxkm分路数3■■5451678卞1011J1216附加损ffi(dB)0.30.40.450.50.550￡0.70.00,9101.2分光损耗：不同的分光比对光信号产生的损耗就叫做分光损耗，其值为-10lgK。驸加损耗：光分路器把输入端的光信号按照预定的分光比对各个支路进行分配时，光信号通过光分路器时除分光损耗外，还有光分路器本身对光信号产生的损耗，这种损耗称为光分路器附加损耗。插入损耗：插入损耗包括分光损耗和附加损耗两部分，即插入损耗(dB)=-1Olgk+附加损耗。同时光分路器还有频率响应、均匀性、隔离度等技术指标要求。三、光链路损耗的计算光链路损耗包括三个部份：一是光缆对光信号强度产生的衰减；二是网络中各种接头、接点对光信号的衰减；三是网络中器件对光信号产生的衰减，例如光分路器的分光损耗和附加损耗。光链路全程损耗可按下式计算：A二aL-1Olgk+Ac+Af。式中：A为光链路全程损耗，aL为光纤对所传输光信号的衰减，a为光衰减系数，L为光缆长度。在设计中在光信号波长为1310nm时一般取a=0.4dB/km，并T1IMFAJ餐■.屮5TinsCl光分路器的附加损耗当光信号波长为1550nm时，可取a=0.25dB/Km（包括熔接损耗）。Ac为插头损耗，每个接头可按0.5dB计算。Af伪光分路器附加损耗，设计中可按下表所示值计算。光分路器与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现，光分路器是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用MXN来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1疋＞1X3以及由它们组成的1XN光分路器。1．光分路器的分光原理光分路器按原理可以分为光纤型和平面波导型两种，光纤熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；光波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。对于更多路数的分路器生产可以用多个二分路器组成。2．光分路器的常用技术指标（1）插入损耗。光分路器的插入损耗是指每一路输出我相对于输入光损失的dB数，其数学表达式为：Ai=-10lgPouti/Pin，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光...
