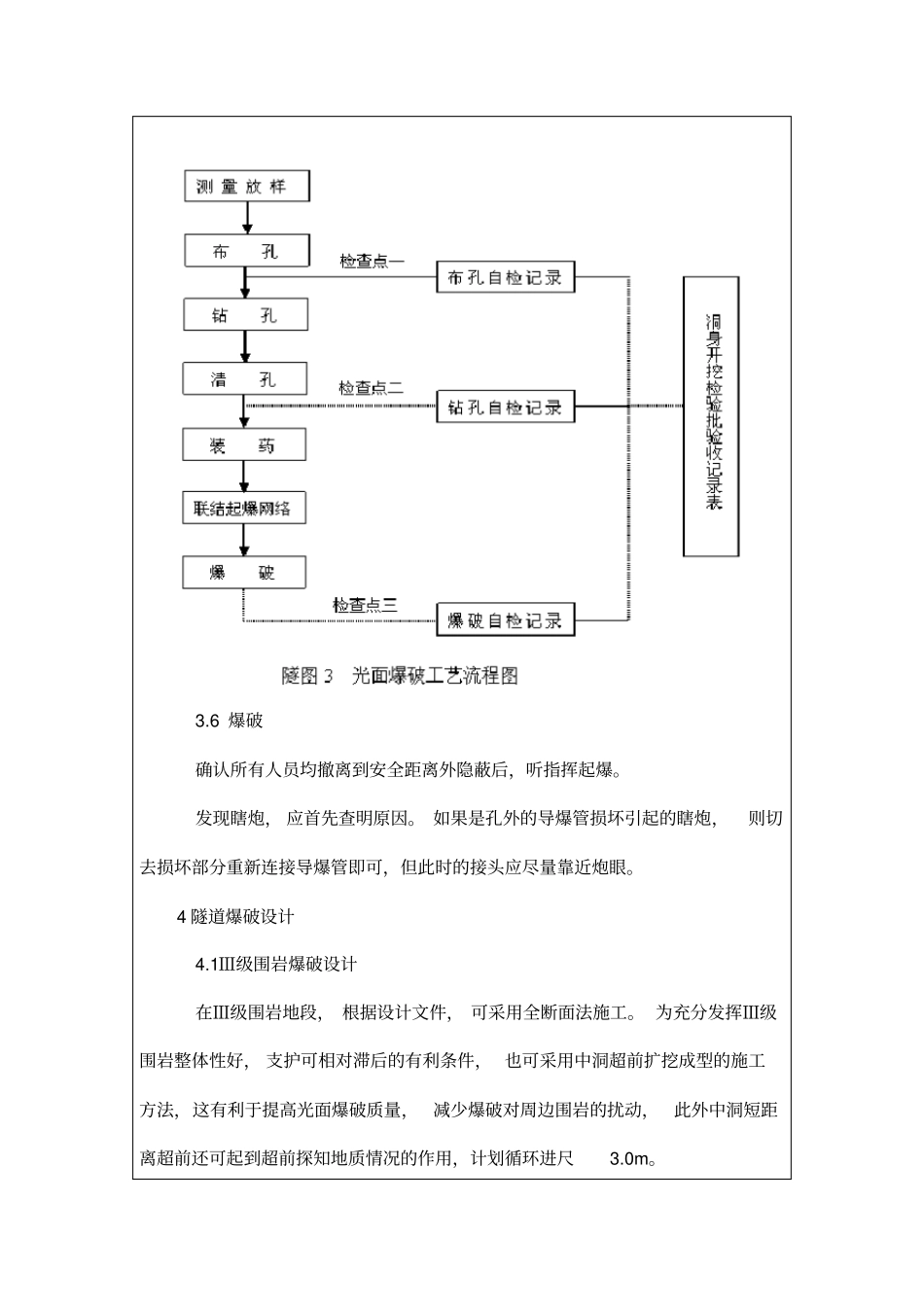

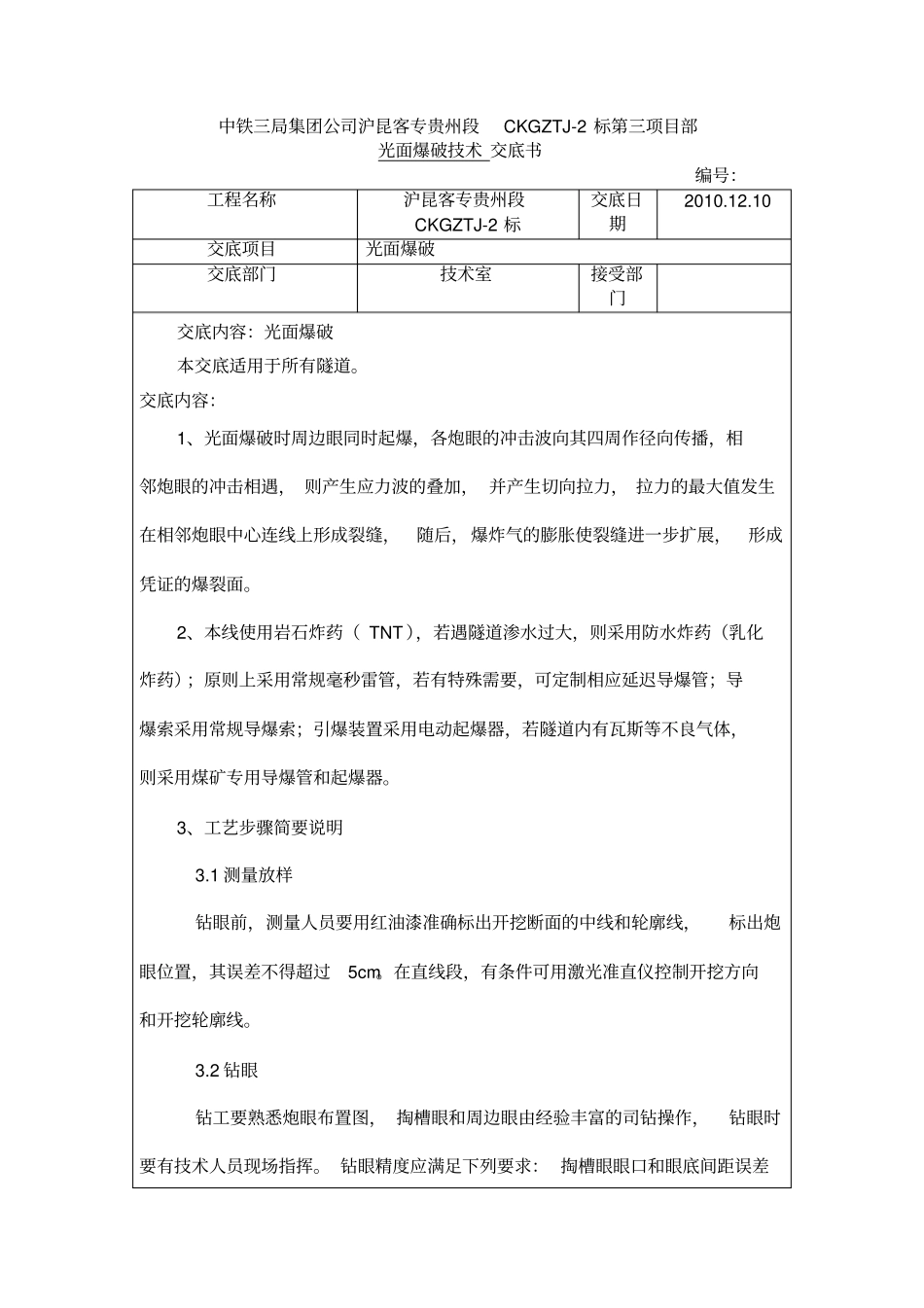

中铁三局集团公司沪昆客专贵州段CKGZTJ-2标第三项目部光面爆破技术交底书编号：工程名称沪昆客专贵州段CKGZTJ-2标交底日期2010.12.10交底项目光面爆破交底部门技术室接受部门交底内容：光面爆破本交底适用于所有隧道。交底内容：1、光面爆破时周边眼同时起爆，各炮眼的冲击波向其四周作径向传播，相邻炮眼的冲击相遇，则产生应力波的叠加，并产生切向拉力，拉力的最大值发生在相邻炮眼中心连线上形成裂缝，随后，爆炸气的膨胀使裂缝进一步扩展，形成凭证的爆裂面。2、本线使用岩石炸药（TNT），若遇隧道渗水过大，则采用防水炸药（乳化炸药）；原则上采用常规毫秒雷管，若有特殊需要，可定制相应延迟导爆管；导爆索采用常规导爆索；引爆装置采用电动起爆器，若隧道内有瓦斯等不良气体，则采用煤矿专用导爆管和起爆器。3、工艺步骤简要说明3.1测量放样钻眼前，测量人员要用红油漆准确标出开挖断面的中线和轮廓线，标出炮眼位置，其误差不得超过5cm。在直线段，有条件可用激光准直仪控制开挖方向和开挖轮廓线。3.2钻眼钻工要熟悉炮眼布置图，掏槽眼和周边眼由经验丰富的司钻操作，钻眼时要有技术人员现场指挥。钻眼精度应满足下列要求：掏槽眼眼口和眼底间距误差不得大于5cm；周边眼眼口误差不得大于5cm；外插角应符合钻爆设计要求，眼底不得超过开挖断面轮廓线15cm；同时应根据眼口位置岩石的凹凸程度调整炮眼深度，以保证眼底在同一平面上。3.3清孔装药前，必须用由钢筋弯制的炮钩和小直径高压风管输入高压风将炮眼石屑刮出和吹净。3.4装药装药采用反向装药，先装一支药卷作为底药。一般地段选用2#岩石硝铵炸药，遇水采用乳胶炸药，装药需分片分组按炮眼设计图确定的装药量自上而下进行，雷管要“对号入座”，所有炮眼均以炮泥堵塞，堵塞长度不小于20cm。周边眼采用φ25mm的小直径药卷间隔装药方式，其余炮眼采用φ32mm的药卷连续装药，并采用机制炮泥堵塞。3.5联结起爆网路隧道内均采用塑料导爆管毫秒雷管微差起爆。起爆网路为复式网路，以保证起爆的可靠性和准确性。联结时要注意：导爆管不能打结和拉细；各炮眼雷管连接次数应相同；引爆雷管应用黑胶布包扎在离一簇导爆管自由端10cm以上处。网路联好后，要有专人负责检查，确保网络联接好后，命令所有人员撤到安全距离外隐蔽。3.6爆破确认所有人员均撤离到安全距离外隐蔽后，听指挥起爆。发现瞎炮，应首先查明原因。如果是孔外的导爆管损坏引起的瞎炮，则切去损坏部分重新连接导爆管即可，但此时的接头应尽量靠近炮眼。4隧道爆破设计4.1Ⅲ级围岩爆破设计在Ⅲ级围岩地段，根据设计文件，可采用全断面法施工。为充分发挥Ⅲ级围岩整体性好，支护可相对滞后的有利条件，也可采用中洞超前扩挖成型的施工方法，这有利于提高光面爆破质量，减少爆破对周边围岩的扰动，此外中洞短距离超前还可起到超前探知地质情况的作用，计划循环进尺3.0m。4.1.1全断面法施工根据爆破经验和工程类比方法，Ⅲ级围岩全断面开挖采取楔形掏槽，钻眼直径φ38mm，掘进炮眼深度为3.0m，掏槽眼深度为3.2m。炸药单耗、周边孔眼距、线装药密度、掌子面炮眼数目分别取0.94kg/m3、50cm、0.40kg/m、211个（其中周边眼56个），掏槽眼距85cm，排距80cm，底板眼距60cm，掘进眼75～80cm。Ⅲ级围岩全断面开挖炮眼布置见Ⅲ级围岩全断面开挖炮眼布置坐标表（炮眼坐标是以轨面线处中线为坐标点（1000，1000），单位为厘米，炮眼布置及爆破参数见下图。15953110、11、1315全断面75楔型掏槽眼布置示意图炮眼布置示意图沪昆客专标炮眼序号炮眼坐标（X)炮眼坐标（Y)炮眼序号炮眼坐标（X)炮眼坐标（Y)13359412910501901234999030110018963344104031114918864338109032119718745330113933124418576325118934129018387324123935133518148327128936137717889333133837141717591034313873814561726113571435391491169112374148240152416541339515284115541614144191572421581157215446161443160515281647616544416261482175091691451643143518544172646165713871958317594716671338206231788481673128921665181449167612392271018385016751189237561857511670113924803187452166210902...
