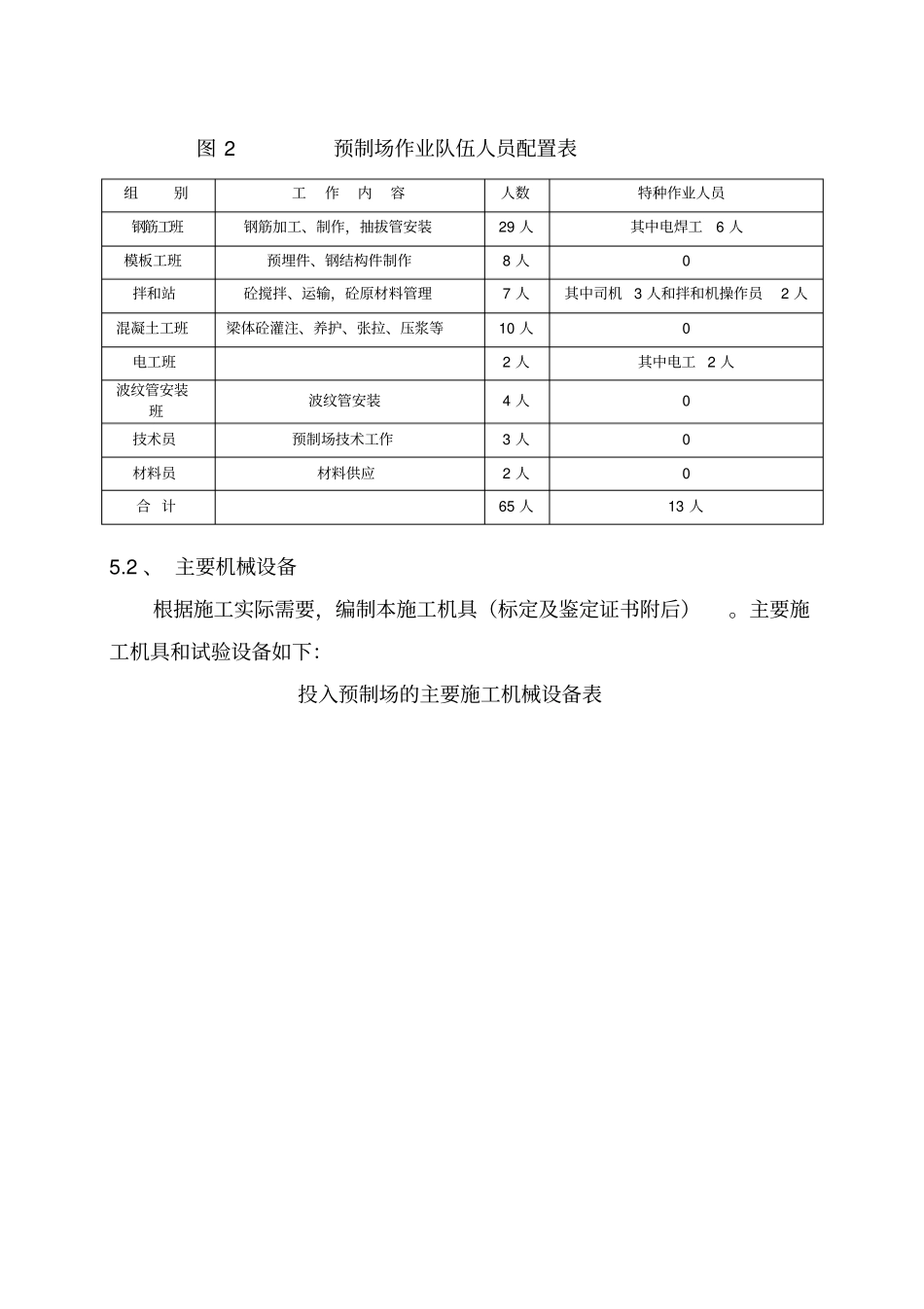

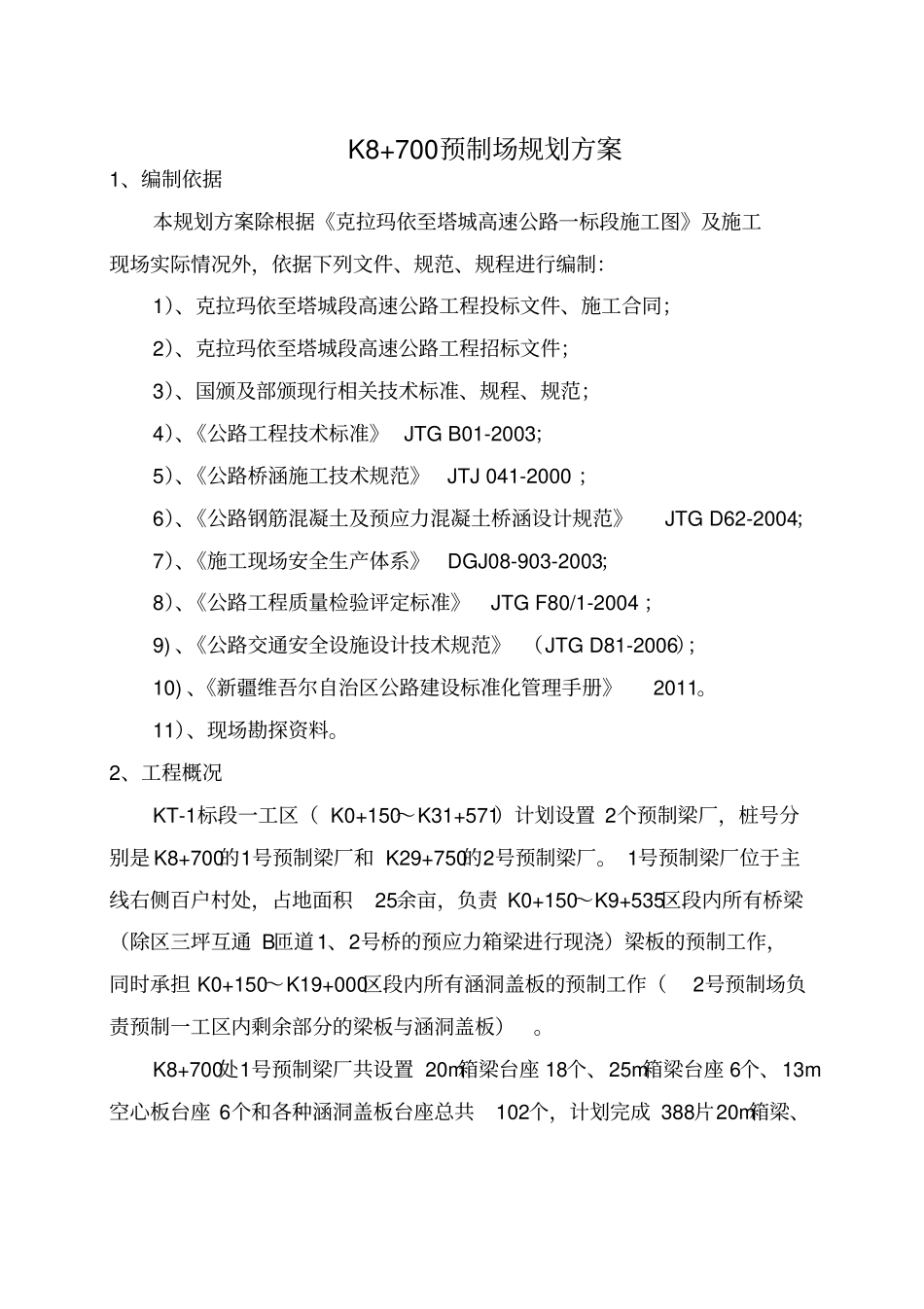

K8+700预制场规划方案1、编制依据本规划方案除根据《克拉玛依至塔城高速公路一标段施工图》及施工现场实际情况外，依据下列文件、规范、规程进行编制：1）、克拉玛依至塔城段高速公路工程投标文件、施工合同；2）、克拉玛依至塔城段高速公路工程招标文件；3）、国颁及部颁现行相关技术标准、规程、规范；4）、《公路工程技术标准》JTGB01-2003；5）、《公路桥涵施工技术规范》JTJ041-2000；6）、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004；7）、《施工现场安全生产体系》DGJ08-903-2003；8）、《公路工程质量检验评定标准》JTGF80/1-2004；9)、《公路交通安全设施设计技术规范》（JTGD81-2006）；10)、《新疆维吾尔自治区公路建设标准化管理手册》2011。11）、现场勘探资料。2、工程概况KT-1标段一工区（K0+150～K31+571）计划设置2个预制梁厂，桩号分别是K8+700的1号预制梁厂和K29+750的2号预制梁厂。1号预制梁厂位于主线右侧百户村处，占地面积25余亩，负责K0+150～K9+535区段内所有桥梁（除区三坪互通B匝道1、2号桥的预应力箱梁进行现浇）梁板的预制工作，同时承担K0+150～K19+000区段内所有涵洞盖板的预制工作（2号预制场负责预制一工区内剩余部分的梁板与涵洞盖板）。K8+700处1号预制梁厂共设置20m箱梁台座18个、25m箱梁台座6个、13m空心板台座6个和各种涵洞盖板台座总共102个，计划完成388片20m箱梁、128片25m箱梁、72片13m空心板和1191片各种涵洞盖板的预制。3、施工组织机构为确保梁板预制的优质、高效和有序的按期完成，一工区项目部成立了预制场的管理组织机构，全权负责梁板的预制、运输、吊装等工作，全面履行合同条款，按业主要求、监理工程师工作指令，依据设计文件，按计划优质地完成所属区段内梁板的预制及安装。（组织机构人员配备见图1）。图1组织机构人员安排组别工作内容人数姓名职称备注施工负责人组织管理工作及施工生产1史茹斌工程师技术负责人技术管理1王春涛工程师安全负责人现场施工安全1郭继文安全工程师现场技术员现场技术指导1任永峰助工试验员现场试验检测1李长福检测员证质检员质检工程师1张永兵工程师4、工期计划安排1号预制场计划从2011年8月1日开始预制施工，2012年7月31日完成所有所辖区域的梁板预制和安装。5、资源配置5.1、人力资源K8+700预制场施工队伍共设一个预制梁作业队、一个涵洞预制盖板作业队、一个拌和站作业队、一个预应力筋张拉作业队、一个机电作业队、一个架梁作业队等6个作业队伍和若干班组。每个作业队下设班组，每个班组根据班组作业内容配置相应的普工人、特种作业人员及技术员（特种人员操作证书附后），见图2。图2预制场作业队伍人员配置表组别工作内容人数特种作业人员钢筋工班钢筋加工、制作，抽拔管安装29人其中电焊工6人模板工班预埋件、钢结构件制作8人0拌和站砼搅拌、运输，砼原材料管理7人其中司机3人和拌和机操作员2人混凝土工班梁体砼灌注、养护、张拉、压浆等10人0电工班2人其中电工2人波纹管安装班波纹管安装4人0技术员预制场技术工作3人0材料员材料供应2人0合计65人13人5.2、主要机械设备根据施工实际需要，编制本施工机具（标定及鉴定证书附后）。主要施工机具和试验设备如下：投入预制场的主要施工机械设备表5.3、主要物资供应及物资采购、贮存方案序号名称规格型号单位数量现状1吊车16吨台1完好2吊车12吨台1完好3钢筋弯曲机3KW台2完好4切割机3KW台1完好5弧焊机4.0台2完好6振动棒50台2完好7振动棒30台2完好8平板振动器1.5KW台1完好9水泵2KW台2完好10混凝土罐车10m3台2完好12装载机30个1完好13装载机50台1完好14电焊机13X1-500-2台1完好15高效数控弯箍机WG12D-2台1完好16钢筋弯曲机GW40套2完好17断筋机GQ40辆1完好18钢筋调直机GT6-12台1完好19切割机Y100-L-2台1完好20平刨锯台1完好21龙门吊MGH50T／5T-25-9M台2完好22电焊机易特4.0台3完好23卷扬机1.5T1完好24自锁式油压千斤顶4完好25油泵3KW4完好26压浆机4.5KW1完好27制浆机4.5KW1完好28前卡式油压千斤顶2完好29真空泵4KW1完好30张拉油表4完好31附着式振动器10完好32水泵2KW2完好33氧气乙炔焊2完好34空压机7.5KW1完好35发电机25KW1完好施工...
