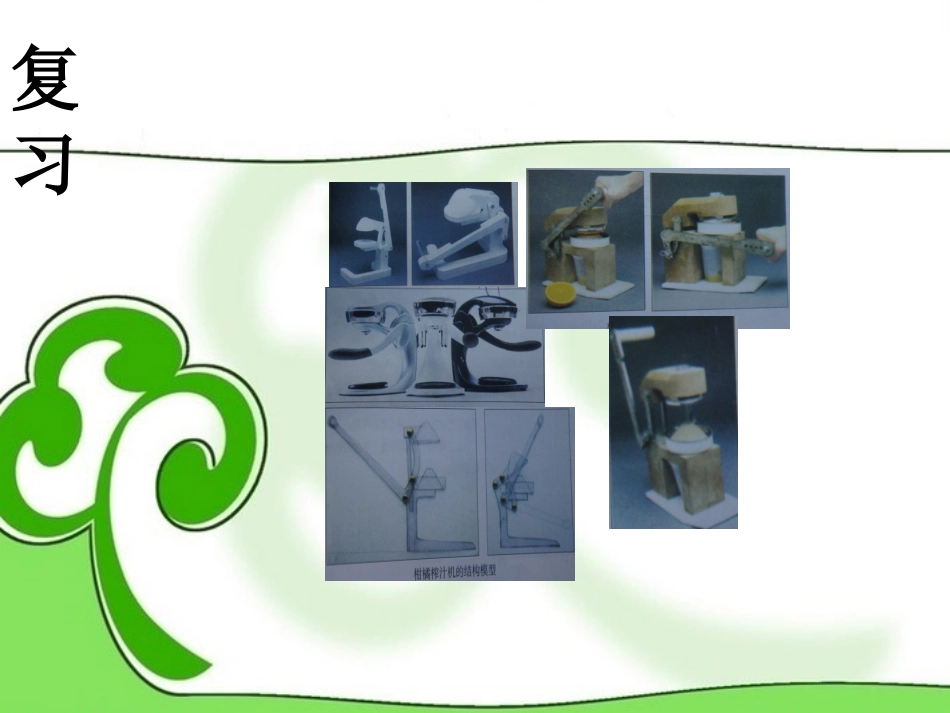

工艺2复习3一、认识工艺1、工艺是指利用工具和设备对原材料、半成品进行技术处理，使之成为产品的方法。3、工艺的作用：保证产品质量，提高生产效率；影响产品的功能、强度、外观等。2、工艺的种类：常见的工艺有加工工艺、装配工艺、检测工艺、铸造工艺、表面处理工艺等。不同的行业、不同的工种、不同的工序，往往有其特定的工艺要求和严格的工艺规范。P1424（1）制作一个木水桶要经过那几道工艺？案例分析加工工艺—装配工艺—表面处理工艺。因生产的目的和功能不同，工艺可分成很多种。（2）工艺对产品的质量有哪些影响？工艺对保证产品质量，提高生产效率具有非常重要的作用，它影响产品的功能，强度以及外观等方面。5同学们能不能列举些生活中常见的工艺？工艺既表示生产过程（工艺流程）工艺也表示加工方法（钳工工艺、热处理工艺、木雕工艺、剪纸工艺、火腿腌制工艺、绣花工艺、木工工艺、铸造工艺、竹加工工艺、箍桶工艺等）工艺还表示制造质量（工艺水平）工艺也是一种生产资源（工艺员、工艺师、工艺设备等）同样的材料，不同的工艺，产品会不同。6材料世界是一个丰富的世界，木质材料、金属材料、塑料材料、电子材料、纸质材料都是常见的材料。不同的材料有不同的加工工艺。下面仅以金属材料金属材料的加工和处理为例，说明模型制作中加工工艺的一般步骤和方法。金属材料的种类也很繁多，常见的金属材料可分为黑色金属、有色金属和特殊金属材料。不同的金属材料具有不同的性能。P14372、金属材料的加工工艺划线、锯割、锉削、钻孔、切削等•1）划线定义：P143•在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点和基准线。•2）划线的一般步骤：P143•1、划出基准2、划尺寸线、3、划轮廓线4、冲眼。如划针81)划线（工具：划针、钢直尺、角尺、画规、样冲。)9金属加工中常用的划线工具:划针钢直尺划规角尺样冲10卷尺直角尺木工铅笔卷尺直角尺木工铅笔木工划线工具木工划线工具11（1）画针：用于划出直线线痕。操作要领：划针的头要保持锐利，划线要紧贴导向工具（钢直尺），划线尽量一次性划完。（2）钢直尺：用做划直线的导向工具；用于量取材料的尺寸、测量工具工件等。操作要领：划线时要压紧直尺，防止发生移动。P144思考：为什么？防止划线发生偏移12（3）角尺：用于划出平行线或垂直线的导向工具；用于检查挫削平面的垂直度。操作要领：使用时要紧贴工件的一个基准面。（4）划规：用于划出圆或者圆弧的线痕；用于划出弧的线痕。操作要领：划规的脚尖保持尖锐，划线时保持中心不发生滑移。13（5）样冲：用于钻孔中心处冲出冲眼，防止钻孔中心滑移。操作要领：应斜看靠近冲眼部位，冲眼时冲尖对准划线的交点或划线，敲击前要扶直样冲。142锯割1522）锯割）锯割右手握据手把左手按(稳)据前16木工锯钢丝锯刨子木工锯钢丝锯刨子木工锯削工具木工锯削工具1711站位和握锯站位和握锯姿势要正确。姿势要正确。22推锯加压，推锯加压，回拉不加压。回拉不加压。33锯程要长锯程要长。。44推拉要有节推拉要有节奏。奏。18激光切割机数控切割机光电切割机切割机床展示19P145马上行动：用手锯锯断一根直径为12mm的金属管（或塑料管），并讨论正确的锯割管状材料的方法。203)挫削（工具：锉刀、台虎钳、角钢尺）为使工件符合设计要求的形状、尺寸和粗糙度，往往需要进行锉削、铣削和磨削等切削加工。21不同锉刀的使用22木工凿榔头木工凿榔头木工开槽工具木工开槽工具2311锉削时要注意身体和手臂动作的协调锉削时要注意身体和手臂动作的协调22在推锉过程中，在推锉过程中，左手左手的施压要的施压要由大变小由大变小,,右手右手的施压要的施压要由小变大由小变大，使锉刀平稳而，使锉刀平稳而不上下摆动。不上下摆动。锉削要领24P146马上行动：根据锉削要领，用锉刀将一小型长方体金属块的一个表面锉成一平面，并检查工作面的垂直度。假如锉成如下图所示的结果，请讨论其原因。阅读小资料金属材料的切削大都采用机械加工的方式。机械加工中使用的设备有车床、刨床、铣床、磨床、镗床等。车床是金属切削中使用最为广泛的机床，常用的有普通车床和数控车床。25车床刨床铣床磨...
