全国2012年10月高等教育自学考试非线性电子电路试题VIP专享VIP免费

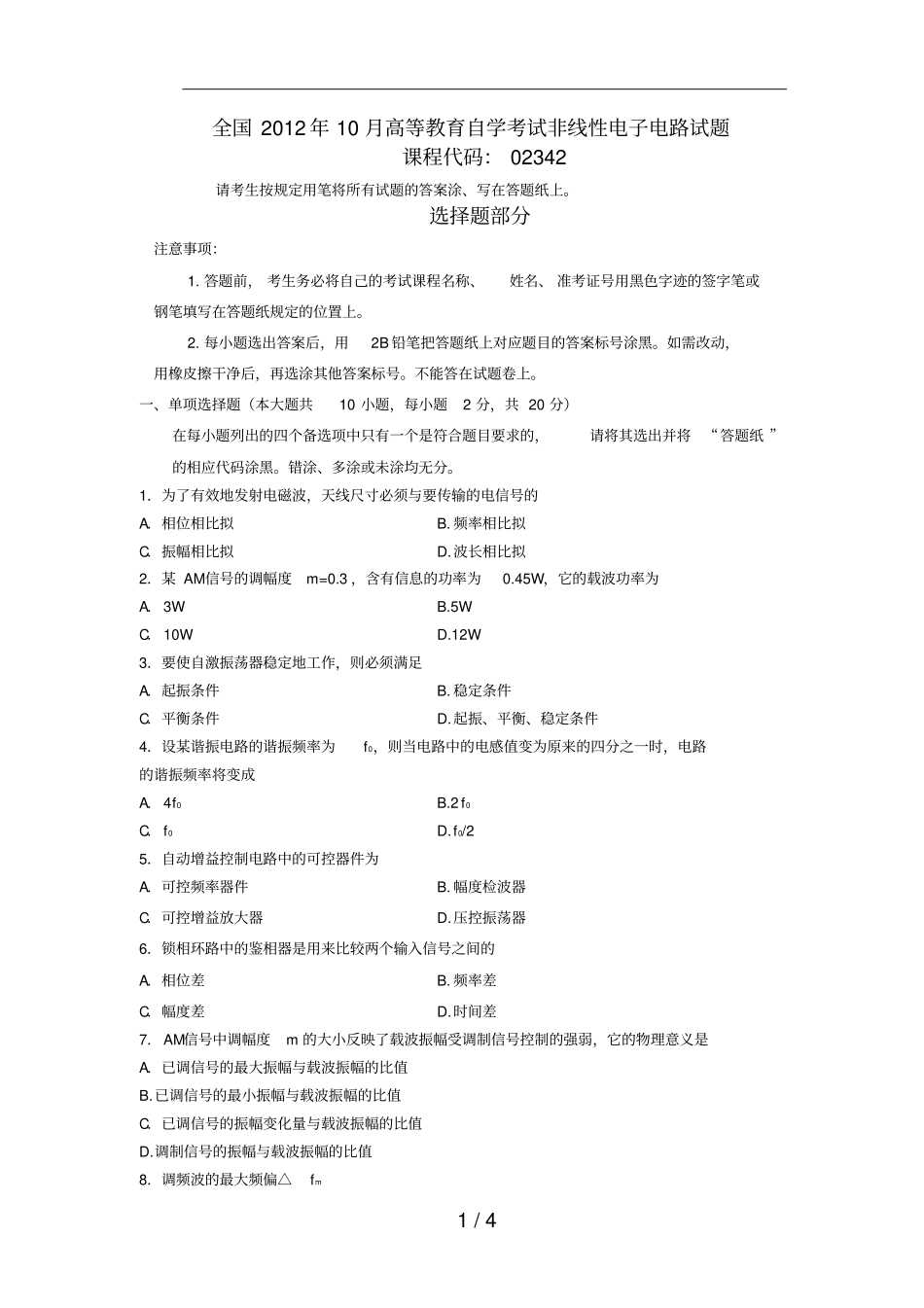

1/4全国2012年10月高等教育自学考试非线性电子电路试题课程代码：02342请考生按规定用笔将所有试题的答案涂、写在答题纸上。选择题部分注意事项：1.答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。2.每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。不能答在试题卷上。一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂或未涂均无分。1．为了有效地发射电磁波，天线尺寸必须与要传输的电信号的A．相位相比拟B.频率相比拟C．振幅相比拟D.波长相比拟2．某AM信号的调幅度m=0.3，含有信息的功率为0.45W，它的载波功率为A．3WB.5WC．10WD.12W3．要使自激振荡器稳定地工作，则必须满足A．起振条件B.稳定条件C．平衡条件D.起振、平衡、稳定条件4．设某谐振电路的谐振频率为f0，则当电路中的电感值变为原来的四分之一时，电路的谐振频率将变成A．4f0B.2f0C．f0D.f0/25．自动增益控制电路中的可控器件为A．可控频率器件B.幅度检波器C．可控增益放大器D.压控振荡器6．锁相环路中的鉴相器是用来比较两个输入信号之间的A．相位差B.频率差C．幅度差D.时间差7．AM信号中调幅度m的大小反映了载波振幅受调制信号控制的强弱，它的物理意义是A．已调信号的最大振幅与载波振幅的比值B.已调信号的最小振幅与载波振幅的比值C．已调信号的振幅变化量与载波振幅的比值D.调制信号的振幅与载波振幅的比值8．调频波的最大频偏△fm2/4A．与调制信号的振幅成正比B.与调制信号的频率成正比C．与载波的振幅成正比D.与载波的频率成正比9．题9图电路中，设u1(t)=U1cosω1t，u2(t)=U2cosω2t，且U2>>U1,K(ωt)为开关函数，则uAB的表达式应为A.K(ω1t)ulB.K(ω2t)u1C.K(ω1t)u2D.K(ω2t)u21O．若某一电子设备中，要求振荡电路的频率为20MHz，且频率稳定度高达10-8，应采用A．西勒振荡器B.考毕兹振荡器C．晶体振荡器D.克拉泼振荡器二、多项选择题（本大题共5小题，每小题2分，共10分）在每小题列出的四个备选项中至少有两个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。错涂、多涂、少涂或未涂均无分。11．下列电路中，属于一般改进型电容反馈振荡器的有A．密勒振荡器B.克拉泼振荡器C．皮尔斯振荡器D.西勒振荡器12．卫星通信主要传播方式是A．天波B.视线传播C．地波D.对流层散射13．调相波的调相指数mp与调制信号的关系是A．与调制信号振幅成正比B.与调制信号振幅无关C．与调制信号频率成正比D.与调制信号频率无关14．自动增益控制电路的主要性能指标要求A．动态范围大B.非线性失真小C．输出功率大D.响应时间短15．二极管平衡混频器和环形混频器的主要优点是A．电路较简单B.工作频率高C．组合频率分量少D.噪声低非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。三、填空题（本大题共5小题，每小题2分，共10分）16．晶体调频振荡器实现调频的最大优点是________。17．用相同的调制信号对同一载波进行不同的调制方式，得到的AM信号、FM信号、DSB3/4信号和SSB信号，其中占据频带宽度最窄的是________。18．乘法器的核心部件是________。19．理想无噪声线性网络的噪声系数为________dB。20．当锁相环路输入固定频率的信号时，在锁定状态，虽然频率误差可以降低到零，但存在________。四、简答题【本大题共3小题，每小题4分，共12分）21．简述提高振荡器频率稳定度的措施。22．简述锁相环路中环路滤波器的主要作用。23．题23图所示二极管平衡电路，已知u1=U1cosωlt，u2=U2cosω2t，U2>>U1。请说明输出电流iL中包含的频率成份。五、计算题（本大题共5小题，每小题6分，共30分）24．已知收音机的中频为465kHz，若收听603kHz某台广播节目时，试求这时的本振信号频率为多少？可能产生的镜像干扰频率为多少？25．调制信号uΩ(t)=2cos2π×500t(V)，对载波uc(t)=5cos2π×107t(V)进行调相，调相灵敏度KP=50rad/V。(1)试写出此调相波...
