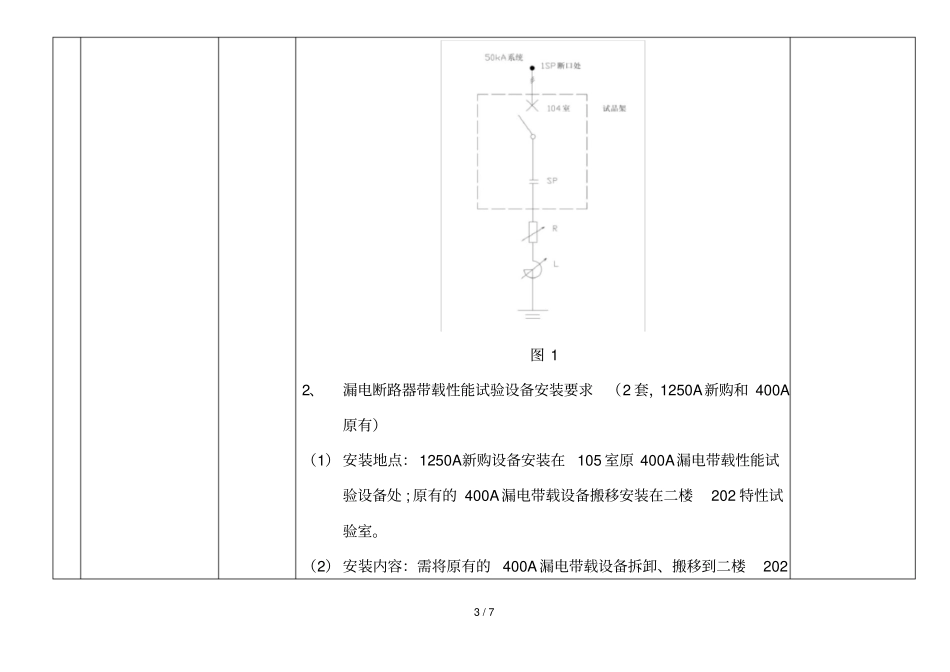

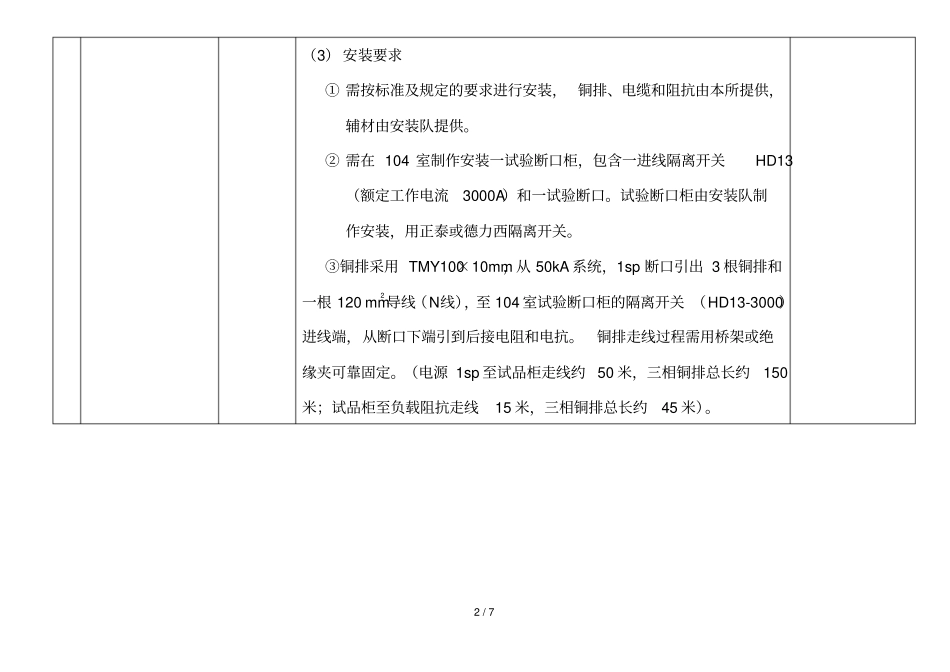

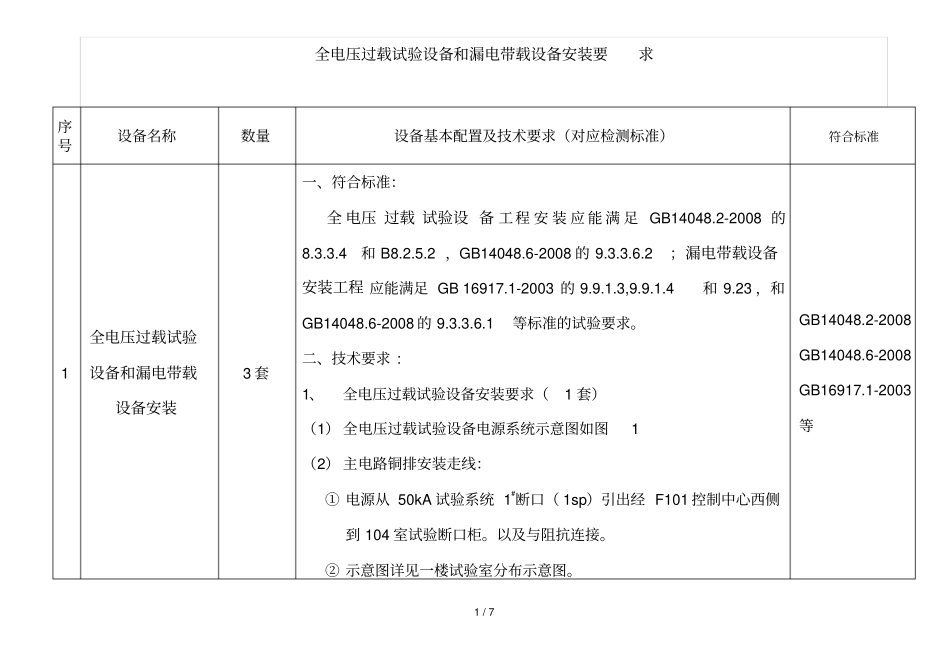

1/7全电压过载试验设备和漏电带载设备安装要求序号设备名称数量设备基本配置及技术要求（对应检测标准）符合标准1全电压过载试验设备和漏电带载设备安装3套一、符合标准：全电压过载试验设备工程安装应能满足GB14048.2-2008的8.3.3.4和B8.2.5.2，GB14048.6-2008的9.3.3.6.2；漏电带载设备安装工程应能满足GB16917.1-2003的9.9.1.3,9.9.1.4和9.23，和GB14048.6-2008的9.3.3.6.1等标准的试验要求。二、技术要求:1、全电压过载试验设备安装要求（1套）（1）全电压过载试验设备电源系统示意图如图1（2）主电路铜排安装走线：①电源从50kA试验系统1#断口（1sp）引出经F101控制中心西侧到104室试验断口柜。以及与阻抗连接。②示意图详见一楼试验室分布示意图。GB14048.2-2008GB14048.6-2008GB16917.1-2003等2/7（3）安装要求①需按标准及规定的要求进行安装，铜排、电缆和阻抗由本所提供，辅材由安装队提供。②需在104室制作安装一试验断口柜，包含一进线隔离开关HD13（额定工作电流3000A）和一试验断口。试验断口柜由安装队制作安装，用正泰或德力西隔离开关。③铜排采用TMY100×10mm，从50kA系统，1sp断口引出3根铜排和一根120mm2导线（N线），至104室试验断口柜的隔离开关（HD13-3000）进线端，从断口下端引到后接电阻和电抗。铜排走线过程需用桥架或绝缘夹可靠固定。（电源1sp至试品柜走线约50米，三相铜排总长约150米；试品柜至负载阻抗走线15米，三相铜排总长约45米）。3/7图12、漏电断路器带载性能试验设备安装要求（2套，1250A新购和400A原有）（1）安装地点：1250A新购设备安装在105室原400A漏电带载性能试验设备处;原有的400A漏电带载设备搬移安装在二楼202特性试验室。（2）安装内容：需将原有的400A漏电带载设备拆卸、搬移到二楼202
