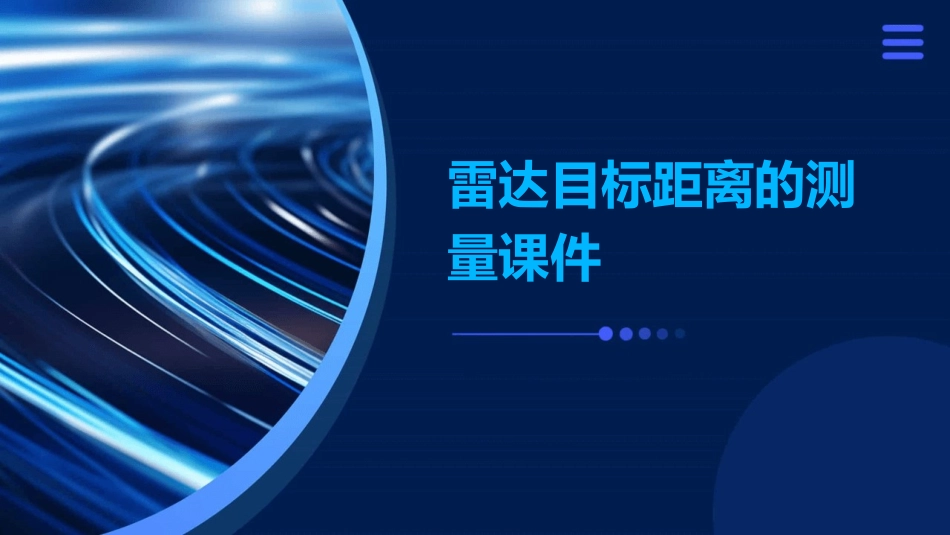

雷达目标距离的测量课件VIP免费

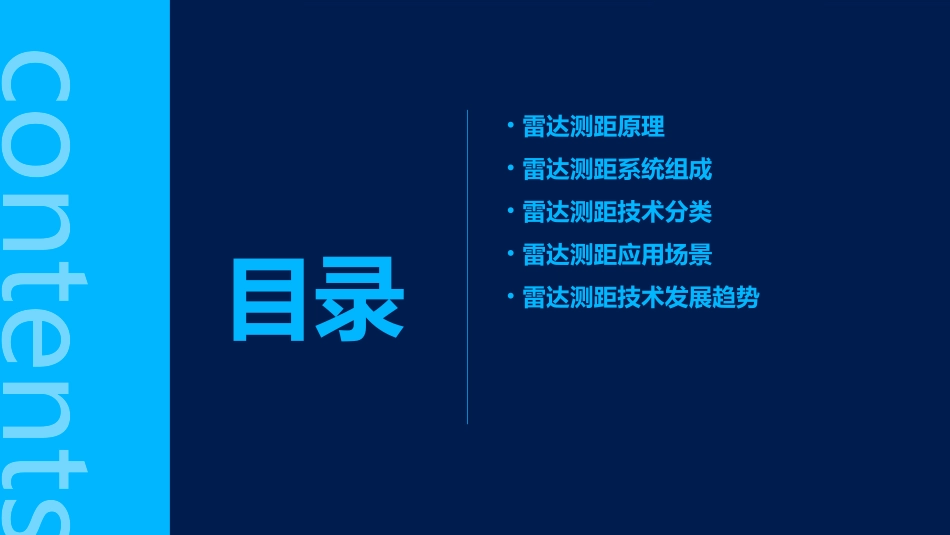

雷达目标距离的测量课件contents目录•雷达测距原理•雷达测距系统组成•雷达测距技术分类•雷达测距应用场景•雷达测距技术发展趋势雷达测距原理CATALOGUE010102电磁波传播速度在空气和其他介质中，电磁波的传播速度略低于光速，受到介质特性的影响。电磁波在真空中的传播速度为光速，约为30万公里/秒。雷达测距基本原理雷达通过向目标发射电磁波，并测量电磁波从发射到返回所需要的时间，计算出目标距离。距离=电磁波传播速度×电磁波往返时间/2不同的波形和频率对电磁波的传播特性和散射特性有影响，进而影响测距精度。发射信号的波形和频率目标特性大气条件雷达系统性能目标的大小、形状、表面粗糙度等因素影响电磁波的散射和反射，影响测距精度。大气中的气体、水汽、尘埃等对电磁波传播有影响，大气不均匀、风速等也会影响测距精度。雷达系统的发射功率、接收灵敏度、抗干扰能力等性能参数影响测距精度。雷达测距精度的影响因素雷达测距系统组成CATALOGUE02它通常由振荡器、功率放大器和波形调制器等组成，能够根据需要产生不同频率和调制方式的信号。发射机的性能直接影响雷达的测距精度和探测距离。发射机是雷达测距系统的核心组成部分，负责产生高功率的电磁波信号。发射机接收机接收机是雷达测距系统中负责接收和处理回波信号的关键部件。它通常包括天线、低噪声放大器、混频器、解调器和信号处理单元等，能够将回波信号转换为适合处理的电信号。接收机的性能直接影响雷达的灵敏度和抗干扰能力。天线是雷达测距系统中负责发射和接收电磁波信号的装置。它通常由金属导体或介质材料制成，能够将电磁波定向辐射到空间中，并在接收时将回波信号聚焦到接收机。天线的性能直接影响雷达的方向性和增益，进而影响测距精度和探测距离。天线信号处理单元是雷达测距系统中负责处理和解析回波信号的部件。它通常包括模拟信号处理和数字信号处理两部分，能够提取出目标距离、速度、方位角等信息。信号处理单元的性能直接影响雷达数据处理的速度和准确性。信号处理单元雷达测距技术分类CATALOGUE03通过发射脉冲信号，并测量接收到的回波信号时间差来计算目标距离。原理结构简单，测距精度高，抗干扰能力强。优点测距范围有限，需要高精度时间测量设备。缺点脉冲测距技术通过发射调频信号，并测量接收到的回波信号相位差来计算目标距离。原理优点缺点测距范围大，精度较高，抗干扰能力强。结构复杂，需要高精度相位测量设备。030201相位测距技术通过发射线性调频信号，并测量接收到的回波信号频率差来计算目标距离。原理测距精度高，抗干扰能力强，对速度敏感。优点结构复杂，需要高精度频率测量设备。缺点FMCW测距技术雷达测距应用场景CATALOGUE04导弹制导雷达测距技术用于导弹的制导系统，确保导弹能够准确命中目标。目标识别雷达通过发射电磁波并接收反射回来的信号，可以准确识别远距离的目标，为军事侦察和作战指挥提供重要信息。战场监测雷达可以对战场进行实时监测，掌握敌方动态，为军事行动提供决策支持。军事应用雷达通过发射电磁波探测云层和降水粒子的距离，能够提供降水、风速、风向等气象信息。气象观测雷达监测可以及时发现强降水、冰雹、龙卷风等灾害性天气，为灾害预警和应急响应提供依据。灾害预警气象监测雷达用于监测和控制飞机飞行，确保飞机安全有序地飞行。雷达可以监测道路上车辆的距离和速度，用于交通拥堵疏导和违章车辆追踪。交通管制道路交通监控空中交通管制无人机导航雷达可以提供无人机的位置、速度和航向信息，实现无人机的精准定位和导航。无人机集群协同雷达测距技术有助于实现无人机集群的协同作业和编队飞行，提高无人机执行任务的效率和安全性。无人机定位雷达测距技术发展趋势CATALOGUE05高精度测距技术是雷达技术的重要发展方向之一，通过采用先进的信号处理算法和接收机技术，提高雷达的测距精度和分辨率。概述高精度测距技术主要依赖于高稳定度的时钟信号和高速采样技术，通过精确计算发射信号和接收信号之间的时间差，实现高精度的测距。技术原理高精度测距技术可以提高雷达的探测精度和抗干扰能力，广泛应用于军事侦察、精确制导、气象观测...
