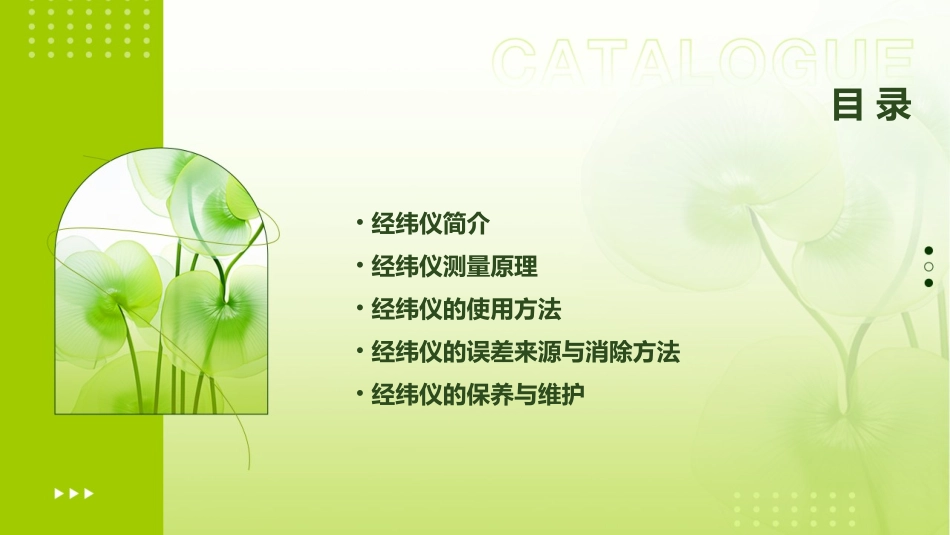

经纬仪测量概要课件REPORTING目录•经纬仪简介•经纬仪测量原理•经纬仪的使用方法•经纬仪的误差来源与消除方法•经纬仪的保养与维护PART01经纬仪简介REPORTING使用光学望远镜和测角装置，通过人眼观测目标进行测量。光学经纬仪电子经纬仪智能经纬仪采用光电传感器和电子显示系统，自动测量角度。结合了光学、电子和计算机技术，具有自动跟踪、数据处理和通信功能。030201经纬仪的种类望远镜水平度盘垂直度盘基座经纬仪的结构01020304用于瞄准目标，通常配备有测微器和读数装置。用于测量水平角度，可旋转以跟踪目标。用于测量垂直角度，与水平度盘配合使用。支撑整个仪器，确保稳定和精确测量。经纬仪的用途经纬仪主要用于测量两个方向之间的角度，如水平角和垂直角。确定目标点的方向，用于施工放样、道路设计等领域。通过三角函数计算目标距离，需要配合其他测量工具或方法。结合水准尺和三角高程测量方法，用于测量目标点的高程。角度测量定向测量距离测量高程测量PART02经纬仪测量原理REPORTING经纬仪通过望远镜和水平度盘，测量目标点与基准点之间的水平角度。水平角测量经纬仪通过望远镜和垂直度盘，测量目标点与基准点之间的垂直角度。垂直角测量方向角是指目标点与基准点之间的连线与正北方向的夹角，通过水平角和垂直角计算得出。方向角测量角度测量原理利用经纬仪望远镜中的视距丝和标尺，通过几何光学原理计算两点之间的距离。视距测量利用光电测距仪发射和接收激光信号，通过测量激光信号在两点之间传播的时间计算距离。光电测距距离测量原理利用水准尺和经纬仪望远镜中的水平度盘，通过测量两点之间的高差来计算高程。全站仪是一种集测距、测角、计算和记录于一体的测量仪器，可以同时测量水平角、垂直角和距离，从而计算出目标点的高程。高程测量原理全站仪测量水准测量PART03经纬仪的使用方法REPORTING安装三脚架将三脚架展开并调整至合适高度，确保三脚架稳定。确定测量位置选择平坦、开阔的地面，确保视线无遮挡，便于安置经纬仪。安置经纬仪将经纬仪放在三脚架上，旋紧固定螺丝，确保经纬仪不会滑动。安置经纬仪照准目标打开目镜调整目镜旋钮，使目镜内的十字丝清晰可见。瞄准目标使用望远镜上的瞄准器，对准目标，确保目标位于十字丝中心。消除视差轻微调整目镜和望远镜的角度，消除目镜和望远镜之间的视差。调整读数装置，使其与望远镜平行，确保读数准确。调整读数装置从读数装置上读取角度值，包括水平角和竖直角。读取角度值将角度值记录在笔记本上，并标注测量时间和测量人员。记录数据读数记录PART04经纬仪的误差来源与消除方法REPORTING经纬仪的设计和制造过程中，由于各种因素的影响，可能导致仪器存在一定的误差。例如，望远镜、物镜、分划板等光学元件的制造和装配精度不足，可能导致成像不清晰、视差较大等问题，从而影响测量精度。仪器制造和装配过程中的缺陷经纬仪在使用过程中，各部件会受到磨损和老化，如望远镜镜片磨损、轴线不平行等，这些因素也会导致测量误差的产生。仪器磨损和老化仪器误差人为误差观测员在操作经纬仪时，可能会因为个人技能水平、经验不足等原因，产生人为误差。例如，对中不准确、瞄准目标时出现偏差等。读数误差经纬仪的读数系统可能存在精度限制，导致观测员在读取数据时产生误差。此外，观测员在读取小数点后的位数时，也可能会因为视觉误差或操作不当而产生误差。观测误差气压和湿度气压和湿度的变化可能对经纬仪的测量结果产生影响，例如，空气折射率的变化可能影响测距精度。风力和振动风力和振动可能引起经纬仪的晃动，影响瞄准精度和读数准确性。温度变化温度变化可能引起经纬仪各部件的热胀冷缩，从而导致轴线偏移、视准线变化等问题，影响测量精度。外界条件的影响PART05经纬仪的保养与维护REPORTING定期清洁经纬仪表面，使用柔软的干布擦拭，避免使用含有化学物质的清洁剂。保持经纬仪存放环境清洁，避免灰尘和污垢积累。在使用过程中，应避免将经纬仪暴露在灰尘较多的环境中。经纬仪的清洁与防尘定期检查经纬仪的旋转部分和传动机构，确保润滑良好。使用专业润滑油或润滑脂进行润滑，避免使用不适用于经纬...
