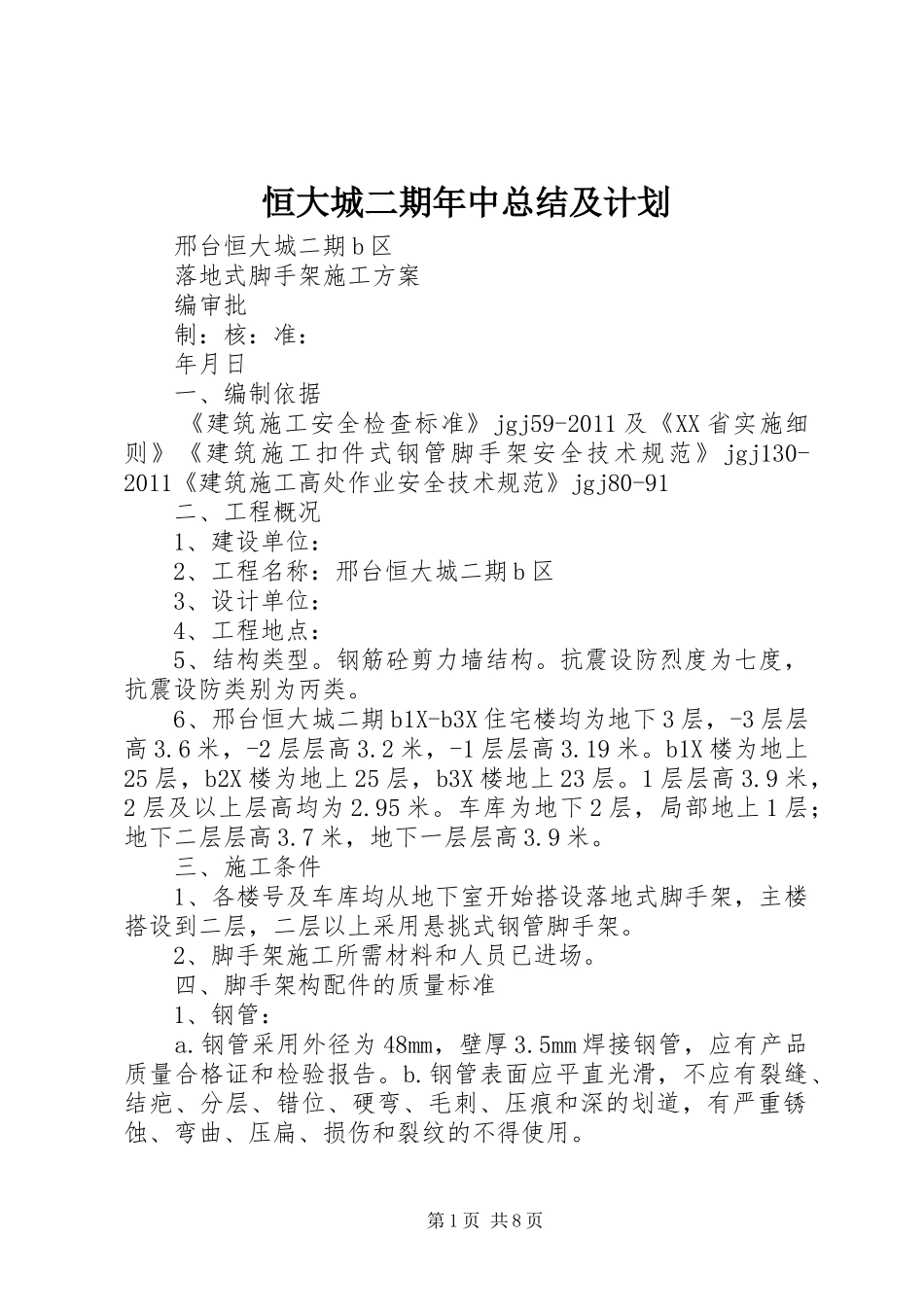

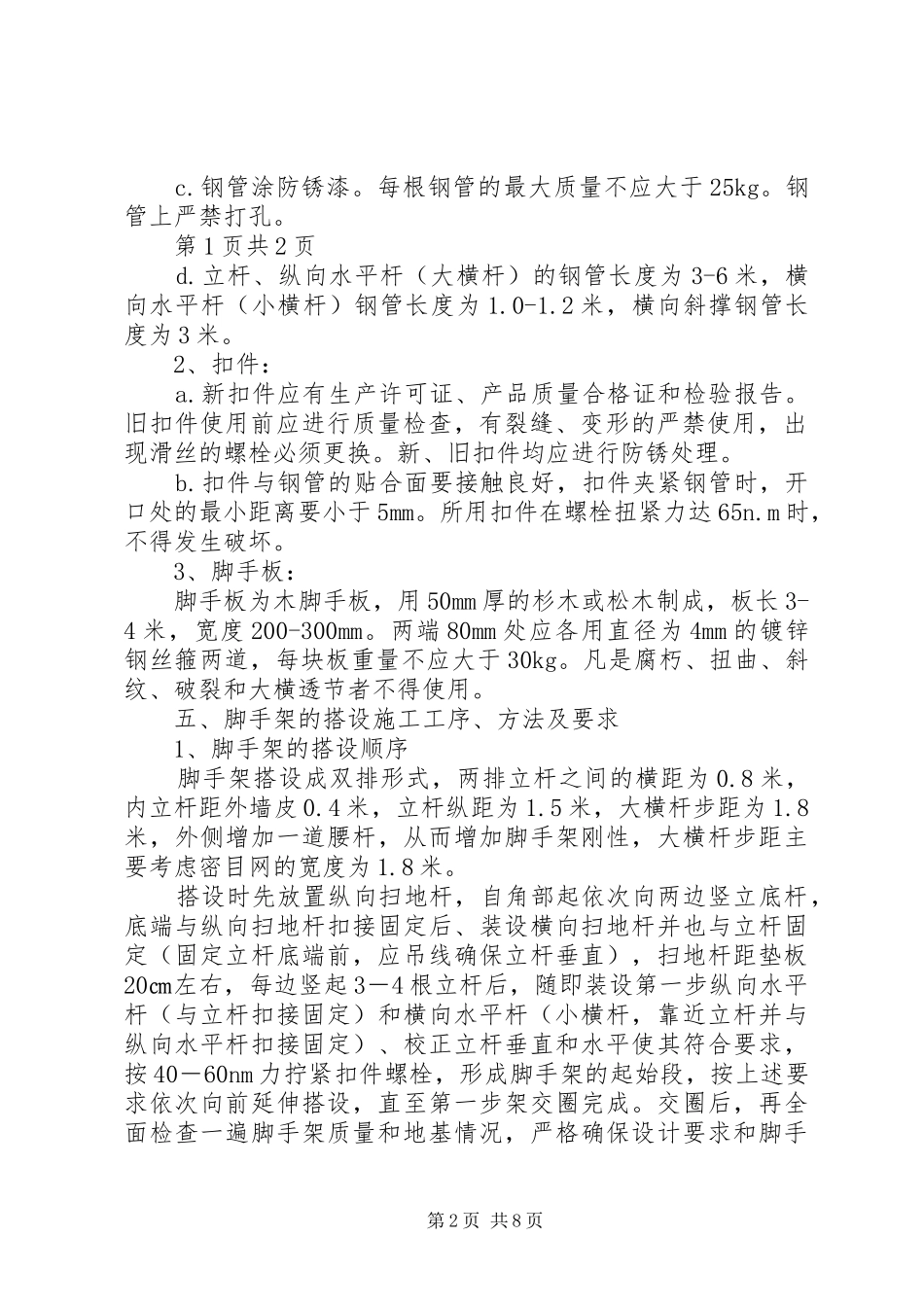

恒大城二期年中总结及计划邢台恒大城二期b区落地式脚手架施工方案编审批制：核：准：年月日一、编制依据《建筑施工安全检查标准》jgj59-2011及《XX省实施细则》《建筑施工扣件式钢管脚手架安全技术规范》jgj130-2011《建筑施工高处作业安全技术规范》jgj80-91二、工程概况1、建设单位：2、工程名称：邢台恒大城二期b区3、设计单位：4、工程地点：5、结构类型。钢筋砼剪力墙结构。抗震设防烈度为七度，抗震设防类别为丙类。6、邢台恒大城二期b1X-b3X住宅楼均为地下3层，-3层层高3.6米，-2层层高3.2米，-1层层高3.19米。b1X楼为地上25层，b2X楼为地上25层，b3X楼地上23层。1层层高3.9米，2层及以上层高均为2.95米。车库为地下2层，局部地上1层；地下二层层高3.7米，地下一层层高3.9米。三、施工条件1、各楼号及车库均从地下室开始搭设落地式脚手架，主楼搭设到二层，二层以上采用悬挑式钢管脚手架。2、脚手架施工所需材料和人员已进场。四、脚手架构配件的质量标准1、钢管：a.钢管采用外径为48mm，壁厚3.5mm焊接钢管，应有产品质量合格证和检验报告。b.钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，有严重锈蚀、弯曲、压扁、损伤和裂纹的不得使用。第1页共8页c.钢管涂防锈漆。每根钢管的最大质量不应大于25kg。钢管上严禁打孔。第1页共2页d.立杆、纵向水平杆（大横杆）的钢管长度为3-6米，横向水平杆（小横杆）钢管长度为1.0-1.2米，横向斜撑钢管长度为3米。2、扣件：a.新扣件应有生产许可证、产品质量合格证和检验报告。旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。b.扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于5mm。所用扣件在螺栓扭紧力达65n.m时，不得发生破坏。3、脚手板：脚手板为木脚手板，用50mm厚的杉木或松木制成，板长3-4米，宽度200-300mm。两端80mm处应各用直径为4mm的镀锌钢丝箍两道，每块板重量不应大于30kg。凡是腐朽、扭曲、斜纹、破裂和大横透节者不得使用。五、脚手架的搭设施工工序、方法及要求1、脚手架的搭设顺序脚手架搭设成双排形式，两排立杆之间的横距为0.8米，内立杆距外墙皮0.4米，立杆纵距为1.5米，大横杆步距为1.8米，外侧增加一道腰杆，从而增加脚手架刚性，大横杆步距主要考虑密目网的宽度为1.8米。搭设时先放置纵向扫地杆，自角部起依次向两边竖立底杆，底端与纵向扫地杆扣接固定后、装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），扫地杆距垫板20㎝左右，每边竖起3－4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和水平使其符合要求，按40－60nm力拧紧扣件螺栓，形成脚手架的起始段，按上述要求依次向前延伸搭设，直至第一步架交圈完成。交圈后，再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手第2页共8页架质量，设置连杆墙件（或加抛撑），按第一步程序和要求搭设指二步、第三小步......，随搭设进程及时装设连墙件和剪刀撑，装设作业层间横杆（在脚手架横向杆之间架设的、用于缩小铺板支撑跨度的横杆）、铺设脚手板和装设作业层栏杆、挡脚板。第2页共3页2、一般基础做法首先进行搭设场地的平整、夯实工作，从建筑物主体向外围3－5‰找坡。回填土夯实后，上面铺设厚5cm、20cm以上宽木脚手板沿建筑物周围通长装置，之后在木脚手板上放置钢底座，钢底座上放置立杆，之后按设计的立杆间距进行放线定位，铺设木脚手板要平稳，不得悬空。3、排水措施在距脚手架外排立杆外0.5米处，设置一排水沟，在最低点，设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3－5‰。4、构造要求a.立杆的间距、垂直度立杆间距选用1.5米，允许搭设偏差±5cm，立杆垂直度允许搭设偏差±10cm。b.扫地杆设置从垫板往上20cm处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。c.横杆间距、平整度横杆步距采用1.8米，用对接方法接长，一根横杆两端的高差，不能超过2cm，纵向...
