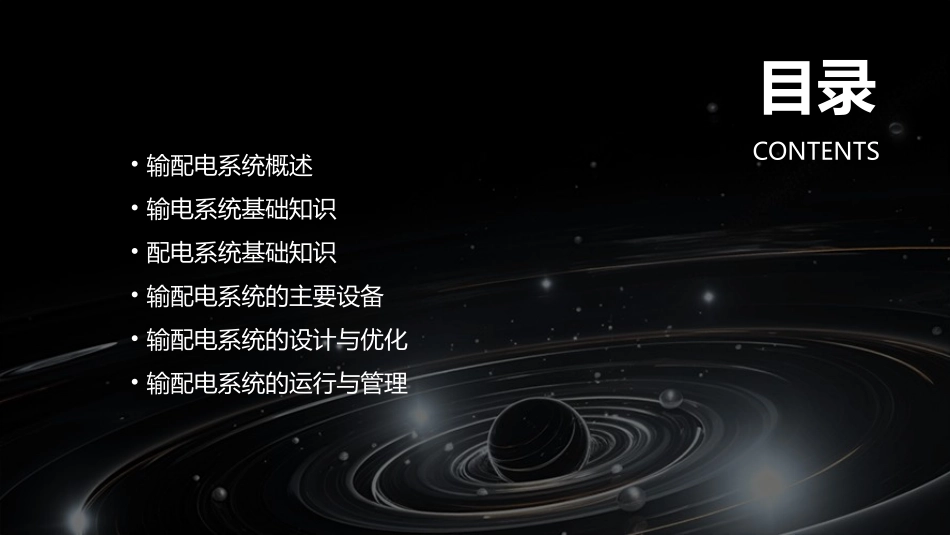

输配电基础知识课件BIGDATAEMPOWERSTOCREATEANEWERA目录CONTENTS•输配电系统概述•输电系统基础知识•配电系统基础知识•输配电系统的主要设备•输配电系统的设计与优化•输配电系统的运行与管理BIGDATAEMPOWERSTOCREATEANEWERA01输配电系统概述负责将发电厂发出的电能输送到负荷中心，主要由变压器、输电线路和无功补偿设备等组成。输电系统负责将电能从输电系统分配给终端用户，包括高低压配电线路、配电变压器、断路器、电容器等设备。配电系统输配电系统的定义与组成输配电系统的重要性保障电力供应安全可靠输配电系统是电力系统的核心组成部分，其正常运行对于保障电力供应的安全可靠至关重要。提高能源利用效率合理的输配电管理能够优化电力输送和分配，降低线损和能源浪费，提高能源利用效率。促进经济发展稳定的电力供应对于工业生产和商业活动至关重要，输配电系统的完善能够促进经济发展。早期的输配电系统主要依靠简单的设备和人工管理，电力供应受限于发电设施的规模和地理位置。早期输配电系统随着科技的发展，现代输配电系统采用了先进的技术和设备，实现了智能化、自动化的管理，提高了供电的可靠性和效率。现代输配电系统未来输配电系统将更加注重可再生能源的整合、智能电网的建设以及能源储存技术的发展，以实现更加高效、环保的能源供应。未来发展趋势输配电系统的历史与发展BIGDATAEMPOWERSTOCREATEANEWERA02输电系统基础知识直流输电线路采用直流电作为传输介质，具有输送容量大、传输损耗小、线路造价低等特点，常用于长距离、大容量输电和海底电缆输电等场景。交流输电线路采用交流电作为传输介质，具有输送容量大、传输损耗小、系统稳定性高等特点，是当前输电的主要方式。混合输电线路同时采用交流和直流作为传输介质，具有输送容量大、传输损耗小、系统稳定性高等特点，但线路造价和维护成本较高。输电线路的种类与特点输电电压输电电压越高，输送容量越大，传输损耗越小，但线路造价和维护成本越高。常见的输电电压等级有110kV、220kV、500kV等。输电损耗输电损耗主要包括线路损耗和变压器损耗，其中线路损耗与线路长度、输电电流和输电电压的平方成正比。为了降低输电损耗，可采用高压输电、提高输电电压等级等方式。输电电压与输电损耗输电系统的安全是首要考虑的因素，应采取多种措施确保输电线路和设备的安全运行，如加强设备维护、设置继电保护装置等。输电系统的稳定性是保证电能质量的重要因素，应采取多种措施提高输电系统的稳定性，如优化电网结构、加强无功补偿等。输电系统的安全与稳定性输电系统的稳定性输电系统的安全BIGDATAEMPOWERSTOCREATEANEWERA03配电系统基础知识配电系统由配电变压器、配电线路、断路器、隔离开关、熔断器等设备组成，主要功能是接受和分配电能，满足负荷对电能的需求。配电变压器将高压电降低到适合家庭和工业使用的电压，配电线路负责传输电能，断路器、隔离开关和熔断器等设备用于保护配电系统免受过载和短路等故障的影响。配电系统的组成与功能配电网的拓扑结构是指配电系统中各设备的连接方式，常见的配电网拓扑结构包括辐射型、环型和网状型等。辐射型拓扑结构简单，易于维护，适用于负荷分布较为均匀的地区。环型拓扑结构可以提高供电可靠性，但存在继电保护问题。网状型拓扑结构灵活，可实现最优化的供电路径，但需要复杂的控制系统和保护装置。配电网的拓扑结构配电系统的自动化是指利用计算机技术、通信技术和传感器技术等手段，实现对配电设备的远程监控、控制和保护。智能化是自动化的进一步发展，通过采用人工智能、大数据分析等技术，实现对配电系统的自适应控制、故障诊断和预测维护等功能，提高配电系统的运行效率和可靠性。配电系统的自动化与智能化BIGDATAEMPOWERSTOCREATEANEWERA04输配电系统的主要设备变压器是输配电系统中的核心设备之一，用于实现电压的升高或降低。它由铁芯和绕组组成，绕组分为一次侧和二次侧，分别接在电力系统的不同电压等级上。变压器按照用途可分为升压变压器和降压变压器，按照相数可分为单相变压器和三相变压器。变压器它由触头、灭弧室和脱扣机构组成，当线路发...
