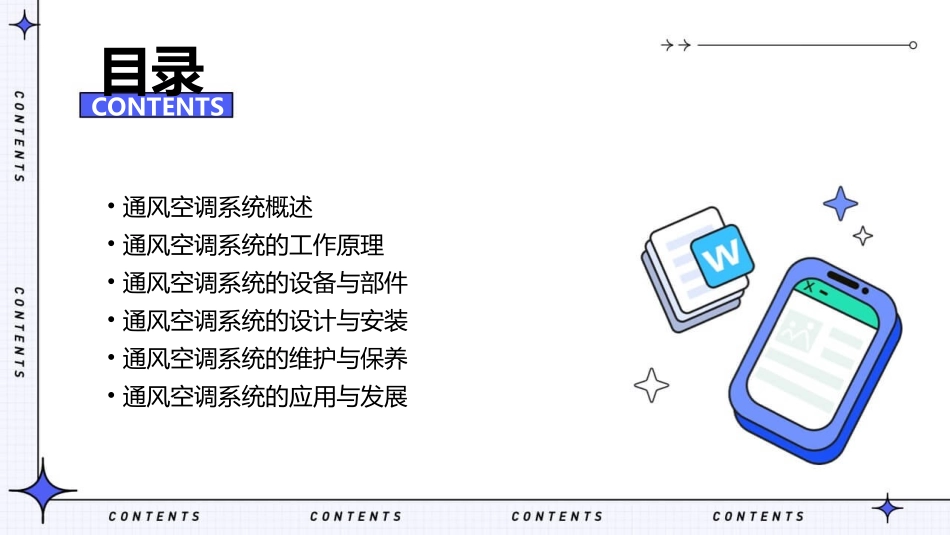

通风空调基本知识课件目录CONTENTS•通风空调系统概述•通风空调系统的工作原理•通风空调系统的设备与部件•通风空调系统的设计与安装•通风空调系统的维护与保养•通风空调系统的应用与发展01通风空调系统概述通风空调系统是用于提供舒适室内环境、控制室内空气参数的建筑环境设备系统。定义其主要功能包括调节室内温度、湿度、气流组织、空气品质等，以满足人们生活和工作的需要。功能定义与功能组成通风空调系统通常由冷热源、空气处理设备、输送设备、末端装置等部分组成。分类根据不同的分类标准，通风空调系统可以分为多种类型，如按用途可分为舒适性空调和工艺性空调；按空气处理方式可分为集中式、半集中式和分散式等。组成与分类发展历程通风空调技术的发展经历了多个阶段，从最初的简单机械通风到现代的智能空调系统，技术不断进步。发展趋势未来通风空调系统将朝着更加节能、环保、智能化的方向发展，如采用新型的制冷技术、优化系统设计、实现能源回收利用等。同时，随着人们对室内环境品质要求的提高，通风空调系统也将更加注重人性化设计和智能化控制。发展历程与趋势02通风空调系统的工作原理节流降压制冷剂经过膨胀阀时，压力降低，体积膨胀，再次进入蒸发器。压缩增压制冷剂在压缩机中由低压气体压缩为高压气体。冷凝放热制冷剂在冷凝器中将热量释放到冷却水中，自身液化。制冷循环通过制冷剂在蒸发器、压缩机、冷凝器和膨胀阀等部件中的循环，实现制冷效果。蒸发吸热制冷剂在蒸发器中吸收热量，使周围空气温度降低。制冷循环原理空气处理过程通过过滤器去除空气中的尘埃和微生物。通过加热或冷却盘管对空气进行加热或冷却。通过加湿器或除湿机对空气进行湿度调节。将处理后的空气与室内空气混合，保持室内温度和湿度的稳定。过滤加热或冷却加湿或除湿混合包括上送风、下送风、侧送风等，根据实际需求选择合适的送风方式。送风方式气流组织送风量控制通过调整风口位置和大小，合理组织室内气流，避免出现气流短路或涡流现象。根据室内负荷变化和人员数量，调整送风量，保持室内舒适度。030201气流组织与送风方式及时排除冷凝水，防止积水对系统造成影响。通过加湿器和除湿机对空气进行湿度调节，保持室内湿度在舒适范围内。冷凝水与空气的湿度处理湿度调节冷凝水排放03通风空调系统的设备与部件是空调系统的核心部件，负责产生冷源，通过制冷剂循环，将室内的热量传递到室外。制冷机组是制冷机组的核心部件，通过压缩制冷剂，实现制冷剂的循环，从而维持制冷效果。压缩机制冷机组与压缩机冷凝器与蒸发器冷凝器负责将压缩机排出的高温高压制冷剂蒸汽冷凝成液体，释放出潜热。蒸发器负责吸收室内热量，使室内温度降低，同时吸收潜热，使空气变得湿润。通过循环水与空气的热交换，将水温降至所需温度，提供给蒸发器使用。冷却塔负责将冷却水输送到各个设备，保证水系统的正常运行。水泵冷却塔与水泵过滤器用于过滤空气中的尘埃和微生物，保证空气的清洁度。加湿器用于增加室内空气的湿度，提高居住的舒适度。过滤器与加湿器控制系统用于控制空调系统的运行，包括温度、湿度、风量等的调节。要点一要点二传感器用于检测室内外的温度、湿度、空气质量等参数，为控制系统提供反馈。控制系统与传感器04通风空调系统的设计与安装系统设计原则与流程确保系统安全、可靠、高效、经济，满足室内空气品质和环境要求。系统设计原则分析室内外环境条件、确定系统类型、计算冷热负荷、选择设备、设计管路系统、确定控制方案等。系统设计流程VS根据建筑物的功能、地理位置、气候条件等因素，计算出空调系统的冷热负荷和湿负荷。设备选型根据负荷计算结果，选择合适的空调设备，包括制冷机组、热泵机组、风机盘管等。负荷计算负荷计算与设备选型根据系统类型和设备参数，设计出合理的管路系统，包括冷媒管路、冷却水路、冷冻水路等。按照施工图纸和规范要求，安装管路系统，确保管路连接严密、无泄漏现象。管路设计管路安装管路设计与安装根据室内装修风格和空间布局，选择合适的室内机型号和安装位置，确保出风口和回风口畅通无阻。室内机安装选择通风良好、无遮挡物的室外机安装...
