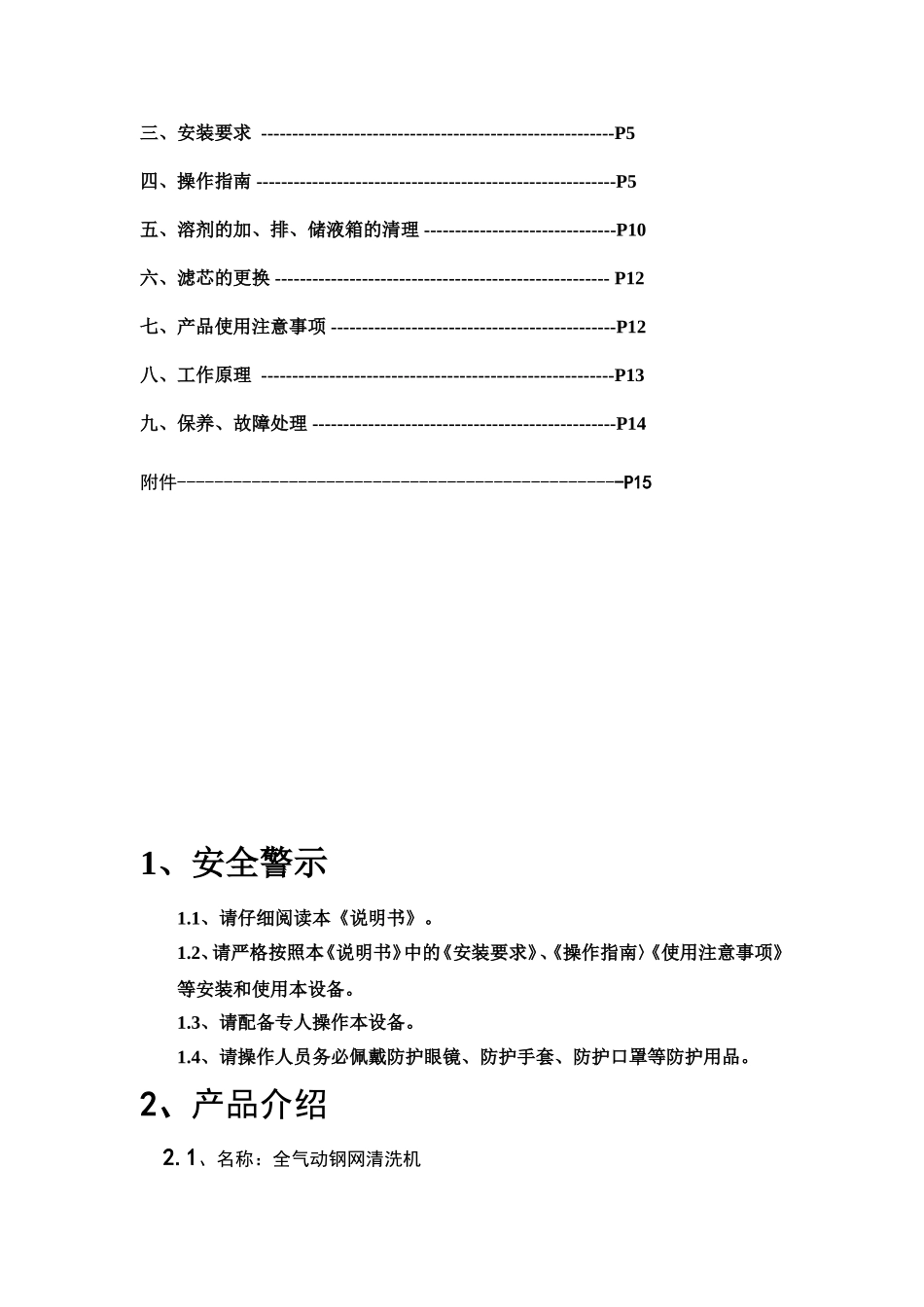

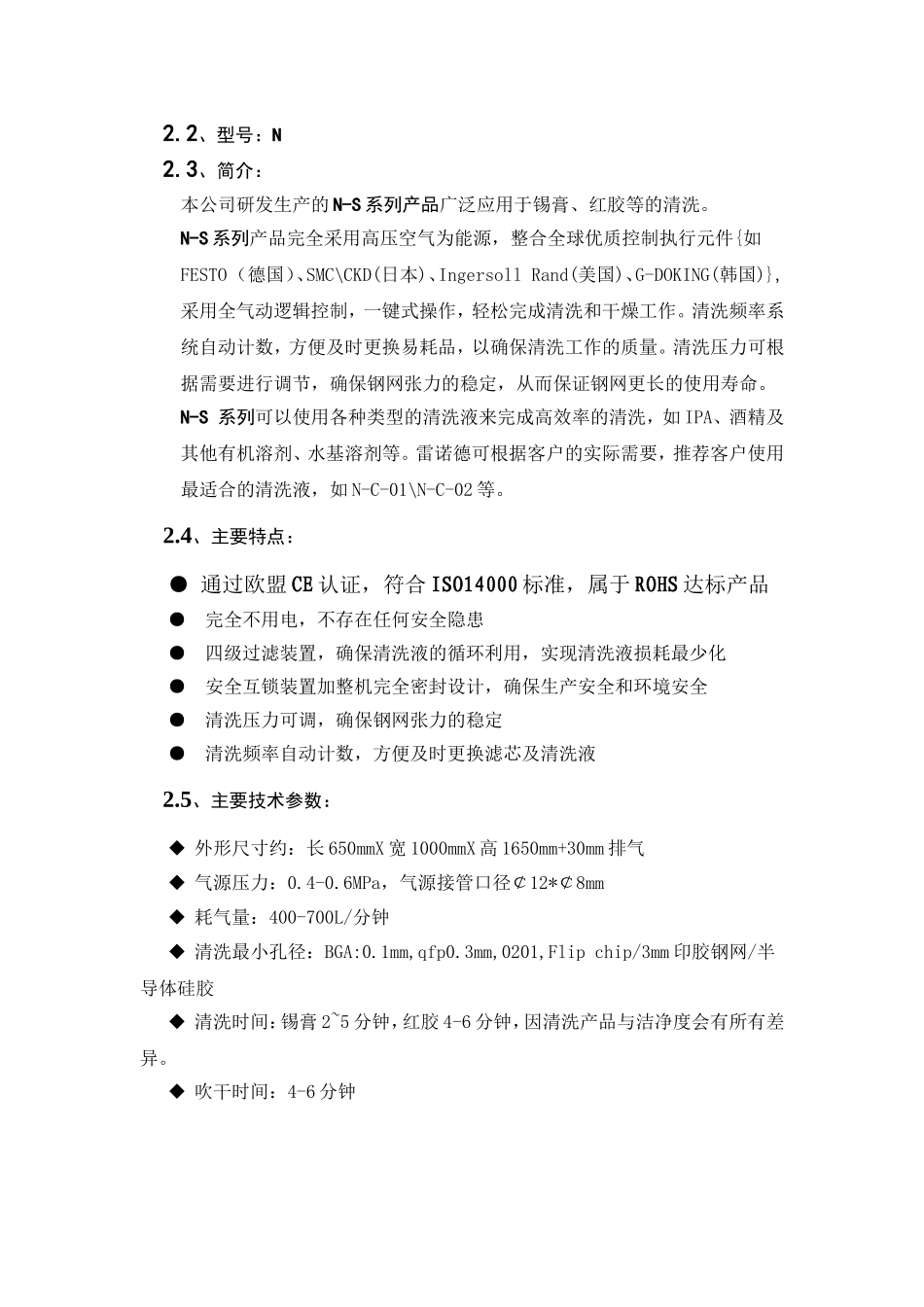

全气动钢网清洗机(N-S系列）使用说明书设计单位：深圳市雷诺德科技有限公司制造单位：深圳市雷诺德科技有限公司单位地址：深圳市宝安区沙井新桥新玉路48号大宏科技园邮编：518125电话：0755-29476066传真：0755-29353433目录一、安全警示---------------------------------------------------------P3二、产品介绍---------------------------------------------------------P3三、安装要求---------------------------------------------------------P5四、操作指南----------------------------------------------------------P5五、溶剂的加、排、储液箱的清理-------------------------------P10六、滤芯的更换------------------------------------------------------P12七、产品使用注意事项----------------------------------------------P12八、工作原理---------------------------------------------------------P13九、保养、故障处理-------------------------------------------------P14附件------------------------------------------------P151、安全警示1.1、请仔细阅读本《说明书》。1.2、请严格按照本《说明书》中的《安装要求》、《操作指南〉《使用注意事项》等安装和使用本设备。1.3、请配备专人操作本设备。1.4、请操作人员务必佩戴防护眼镜、防护手套、防护口罩等防护用品。2、产品介绍2.1、名称：全气动钢网清洗机2.2、型号：N2.3、简介：本公司研发生产的N-S系列产品广泛应用于锡膏、红胶等的清洗。N-S系列产品完全采用高压空气为能源，整合全球优质控制执行元件{如FESTO（德国）、SMC\CKD(日本)、IngersollRand(美国)、G-DOKING(韩国)},采用全气动逻辑控制，一键式操作，轻松完成清洗和干燥工作。清洗频率系统自动计数，方便及时更换易耗品，以确保清洗工作的质量。清洗压力可根据需要进行调节，确保钢网张力的稳定，从而保证钢网更长的使用寿命。N-S系列可以使用各种类型的清洗液来完成高效率的清洗，如IPA、酒精及其他有机溶剂、水基溶剂等。雷诺德可根据客户的实际需要，推荐客户使用最适合的清洗液，如N-C-01\N-C-02等。2.4、主要特点：●通过欧盟CE认证，符合ISO14000标准，属于ROHS达标产品●完全不用电，不存在任何安全隐患●四级过滤装置，确保清洗液的循环利用，实现清洗液损耗最少化●安全互锁装置加整机完全密封设计，确保生产安全和环境安全●清洗压力可调，确保钢网张力的稳定●清洗频率自动计数，方便及时更换滤芯及清洗液2.5、主要技术参数：外形尺寸约：长650mmX宽1000mmX高1650mm+30mm排气气源压力：0.4-0.6MPa，气源接管口径￠12*￠8mm耗气量：400-700L/分钟清洗最小孔径：BGA:0.1mm,qfp0.3mm,0201,Flipchip/3mm印胶钢网/半导体硅胶清洗时间：锡膏2~5分钟，红胶4-6分钟，因清洗产品与洁净度会有所有差异。吹干时间：4-6分钟过滤方式：四级过滤，一级滤箱过滤20μm，过滤杂质；二级安全过滤10μm，过滤杂质及布条纸张；三级滤芯过滤5μm，过滤锡球；四级滤芯过滤1μm，过滤微小颗粒。清洗液类型；IPA、水基溶剂、酒精、丙酮等。超晋达CPC-A1/CPC-A2最适合各种锡膏、红胶的清洗。单次清洗用量：0.12L/次（水基溶剂0.03/次）,以736mmx736mmx40mm标准计算。储液箱容量：最大70L操作模式：一键完成清洗及干燥加液及排液方式：半自动主要耗材：滤芯（清洗1500张网板后更换，具体视清洗频率及实际情况而定）。机器元件配置：全部世界顶尖名牌产品最大钢网尺寸：736mmx736mmx40mm3、安装要求3.1、安装场所为了确保安全生产和防止设备可能发生的损坏，应将设备安装在符合下列环境条件的场所：★远离火源及热源，★空气干燥、通风良好★无尘、洁净、平整无震动的地面3.2、安装配件、所需能源及注意事项★气源压力为0.4-0.6MPa，流量400-700L/Min。★气源接管口径为￠12mm，需配快速接头一个★设备顶部设计有￠125mm排气口，需独立引风管接至室外。接管时要求转弯少于两个90度，长度小于6M，否则需增加强制抽风机（本设备自动排气速度为3M/S）。★注意事项：为确保安全生产，使用客户必须特别保证下列安全措施...
