空调系统基本知识课件VIP免费

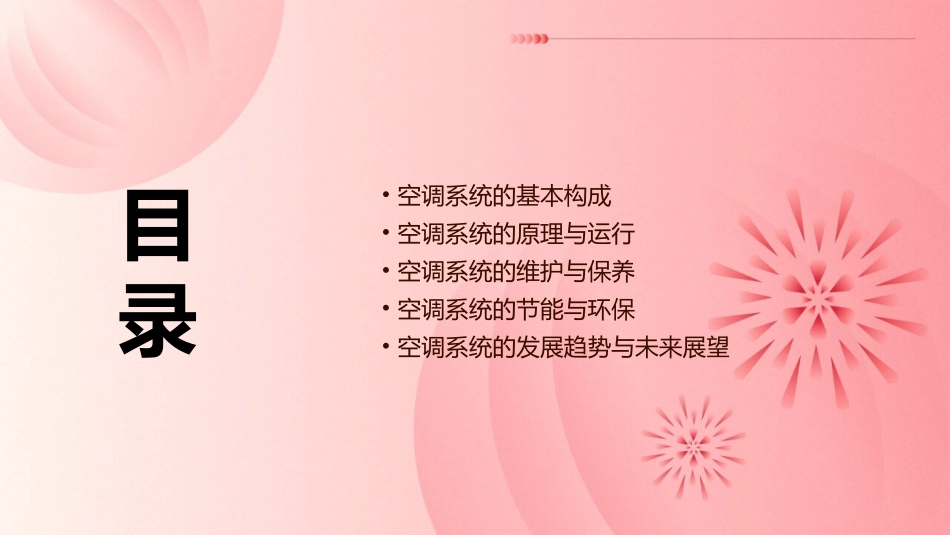

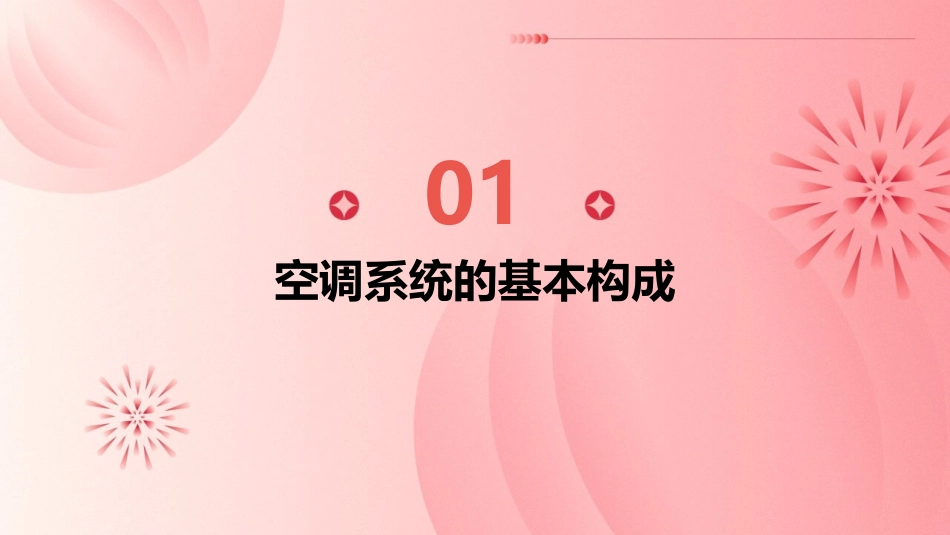

空调系统基本知识课件•空调系统的基本构成•空调系统的原理与运行•空调系统的维护与保养•空调系统的节能与环保•空调系统的发展趋势与未来展望目录01空调系统的基本构成冷热源空气处理设备空气输送设备控制系统空调系统的组成01020304提供冷热量，包括制冷机、热泵、锅炉等。用于处理空气，包括空气过滤器、加热器、冷却器、加湿器、除湿器等。用于输送空气，包括风机、风管等。用于控制空调系统的运行，包括传感器、控制器、执行器等。通过集中式空气处理设备对空气进行处理，然后通过风管将处理后的空气送至各个房间。集中式空调系统半集中式空调系统分散式空调系统除了集中式空气处理设备外，还有分散式的末端装置对空气进行处理，如风机盘管。每个房间都有自己的空气处理设备和冷热源，独立控制。030201空调系统的分类空调系统的基本功能通过制冷或制热，调节室内温度。通过加湿或除湿，调节室内湿度。通过过滤器去除空气中的尘埃、细菌等污染物。通过合理设计风管和风口的位置，使室内气流分布均匀，提高舒适度。温度调节湿度调节空气净化气流组织02空调系统的原理与运行空调系统的制冷原理制冷循环空调系统的制冷循环包括压缩、冷凝、膨胀和蒸发四个过程，通过制冷剂的循环流动，将室内的热量传递到室外，达到降温的效果。制冷剂制冷剂是空调制冷循环中的重要介质，通过在蒸发器中吸热蒸发和在冷凝器中放热凝结，实现热量的传递和转移。压缩机压缩机是空调系统的心脏，通过压缩制冷剂，提高其压力和温度，推动制冷剂在循环中流动。冷凝器和蒸发器冷凝器是制冷剂将热量排放到室外的设备，蒸发器则是制冷剂吸收室内热量的设备。空调系统的制热循环与制冷循环类似，通过改变制冷剂的流向，利用其吸热和放热的特性实现制热效果。制热循环四通阀是空调系统中的重要部件，用于改变制冷剂的流向，实现制热和制冷模式的切换。四通阀空调制热时通常会采用电辅助加热，以提高室内温度上升的速度。辅助加热室外机是空调系统中的重要组成部分，内部装有压缩机、冷凝器等关键部件，负责将热量排放到室外。室外机空调系统的制热原理空气循环风扇过滤器出风口和回风口空调系统的通风原理风扇是空调系统中用于驱动空气循环的重要部件，通过旋转将室内的空气吸入并排放到室外。过滤器用于过滤进入室内的空气中的尘埃和污染物，保证室内空气的清洁度。出风口和回风口是空调系统中用于控制空气流向的部件，通过调整出风口和回风口的开度，可以调节室内温度和气流分布。空调系统的通风原理是通过室内外空气的循环，将室内的污浊空气排出室外，将室外的新鲜空气引入室内。睡眠模式睡眠模式是一种专为夜间使用的运行方式，通过自动调节温度和风量等参数来适应人体夜间对温度的需求变化，提高使用舒适度。自动运行空调系统通常具有自动运行模式，可以根据室内温度自动调节制冷或制热模式，以及风量的大小。手动运行手动运行模式允许用户根据自己的需求手动调节温度、风量等参数。节能模式节能模式是一种运行方式，通过降低空调系统的能耗来降低运行成本。在节能模式下，空调系统会自动调整运行参数以达到节能效果。空调系统的运行方式03空调系统的维护与保养检查冷凝水排水确保冷凝水顺畅排出，防止漏水或堵塞。留意异常声音或震动如有异常，及时停机检查。清洁滤网定期清理或更换空调滤网，确保空气流通畅通。空调系统的日常维护每年至少进行一次深度清洁，包括清洗冷凝器、蒸发器等关键部件。深度清洁确保管路无破损、连接处无泄漏。检查管路和连接如轴承、密封圈等，确保系统正常运行。更换磨损部件空调系统的定期保养检查冷媒是否充足，清理散热器，确保空气流通。制冷效果不佳检查是否有部件松动或损坏，必要时进行紧固或更换。运行噪音大检查冷凝水排水是否畅通，滤网是否清洁。漏水现象空调系统的常见故障及处理方法04空调系统的节能与环保通过改变压缩机的转速来调节制冷量，实现空调系统的能量调节，提高能效。变频技术利用排风的热量来预热或预冷新风，减少能量的损失和浪费。热回收技术通过智能化的控制系统，根据室内外环境的变化自动调节空调的运行状态，实现节能。智能控制技术利用...
