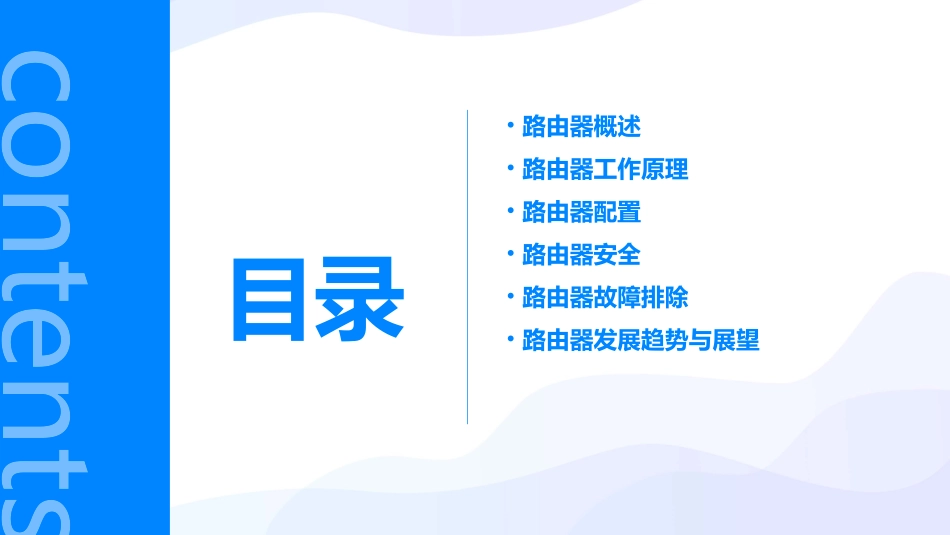

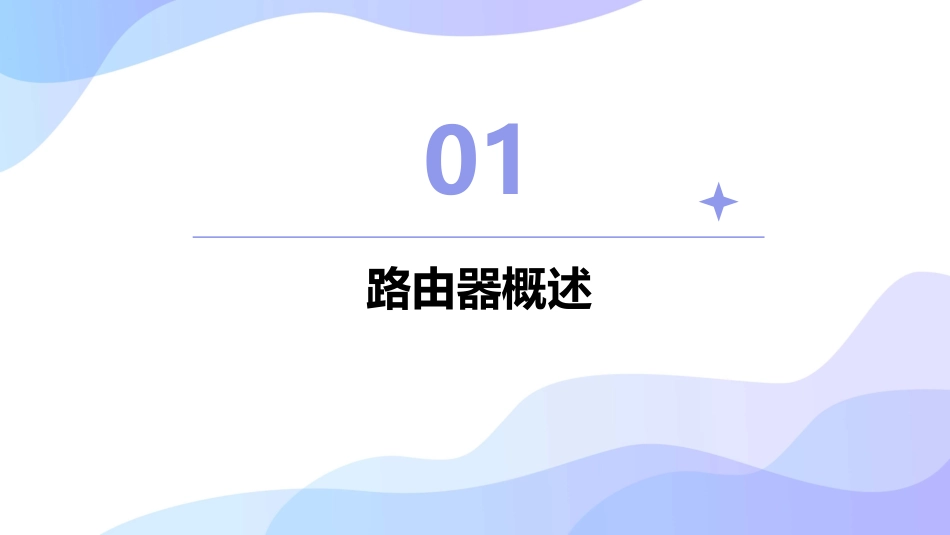

路由器基础知识讲解课件contents目录•路由器概述•路由器工作原理•路由器配置•路由器安全•路由器故障排除•路由器发展趋势与展望01路由器概述路由器是一种网络设备，用于在不同的网络之间转发数据包，从而实现数据的传输和网络的互联。路由器定义路由器通过路由算法和路由表来决定数据包的下一跳地址，并将数据包转发到目标网络。路由器工作原理路由器定义路由器功能数据包的路由转发路由器能够接收来自一个网络接口的数据包，并根据路由表进行转发。访问控制列表（ACL）路由器可以配置访问控制列表（ACL），以实现数据包的过滤和安全控制。网络地址转换（NAT）路由器可以实现网络地址转换（NAT），将私有IP地址转换为公共IP地址，实现内网用户访问互联网的需求。路由器可分为高端路由器、中端路由器和低端路由器，以满足不同规模网络的需求。按性能划分路由器可分为企业级路由器和运营商级路由器，分别适用于企业网络和电信运营商网络。按应用划分路由器可分为模块化路由器和非模块化路由器，模块化路由器可根据需求灵活配置，非模块化路由器则较为固定。按结构划分路由器分类02路由器工作原理数据包封装与解封装在数据传输过程中，数据包需要经过多次封装与解封装操作，以确保数据能够正确地到达目标。路由协议路由器通过路由协议（如RIP、OSPF、BGP等）与其他路由器交换路由信息，以动态地更新和维护路由表。数据包转发路由器接收来自网络层的数据包，根据路由表中的信息，将数据包转发到目标网络或下一跳路由器。数据包转发原理路由器中存储的一张表，用于记录数据包从源主机到目标主机经过的路径信息。路由表路由条目路由决策路由表中每一行记录了一个路由条目，包括目标网络、下一跳地址、接口等。路由器根据路由表中的信息，选择最佳路径将数据包转发出去。030201路由表工作原理路由协议分类根据路由协议的作用范围，可以分为内部网关协议（IGP）和外部网关协议（EGP）。路由协议一种用于自动发现和维护路由信息的协议。路由协议特点不同的路由协议有不同的特点和应用场景，如RIP适用于小型网络，OSPF适用于大型网络，BGP适用于互联网级别的大型网络。路由协议工作原理03路由器配置路由器基本配置设置路由器的名称，方便管理和识别。设置路由器的登录密码，提高设备安全性。设置路由器的管理地址，用于远程管理路由器。选择路由器的网络模式，如桥接模式、路由模式等。路由器名称登录密码设备管理地址网络模式目标网络网关接口优先级静态路由配置01020304指定需要访问的网络地址。指定目标网络的出口网关。指定数据传输的接口，如以太网口或无线接口。设置静态路由的优先级，优先级高的路由将被优先使用。选择动态路由协议，如OSPF、RIP等。协议类型根据实际网络环境配置动态路由参数，如网络掩码、IP地址等。网络环境配置与动态路由协议相关的接口参数，如接口IP地址、子网掩码等。接口参数根据需要配置其他相关参数，如认证方式、区域等。其他参数动态路由配置04路由器安全未经授权的访问者可能通过路由器漏洞入侵网络，窃取敏感信息或进行恶意攻击。非法入侵恶意软件可能感染路由器，导致网络服务中断或用户数据泄露。病毒和木马通过大量无效流量或请求拥塞路由器资源，导致合法用户无法正常访问网络。拒绝服务攻击路由器安全威胁保持路由器固件最新，以修复已知的安全漏洞。定期更新固件配置路由器防火墙，过滤掉潜在的恶意流量和请求。启用防火墙仅允许受信任的IP地址访问路由器管理界面，防止未经授权的访问。限制远程访问路由器安全防护123使用强密码并定期更换，降低被破解的风险。修改默认密码如不需要FTP、Telnet等高风险服务，应将其禁用。禁用不必要的服务根据网络需求，配置访问控制列表（ACL）限制特定流量和地址访问。配置访问控制列表路由器安全配置05路由器故障排除高级设置检查检查路由器的设置，如DHCP、DNS等是否正确。固件更新检查并确保路由器固件是最新的版本。软件重启尝试重启路由器，看是否能够解决问题。故障诊断首先确定故障的具体表现，如网络连接问题、无法访问特定网站等。初步检查检查路由器外部，如电源线、网线等是否连接正常。路由...
