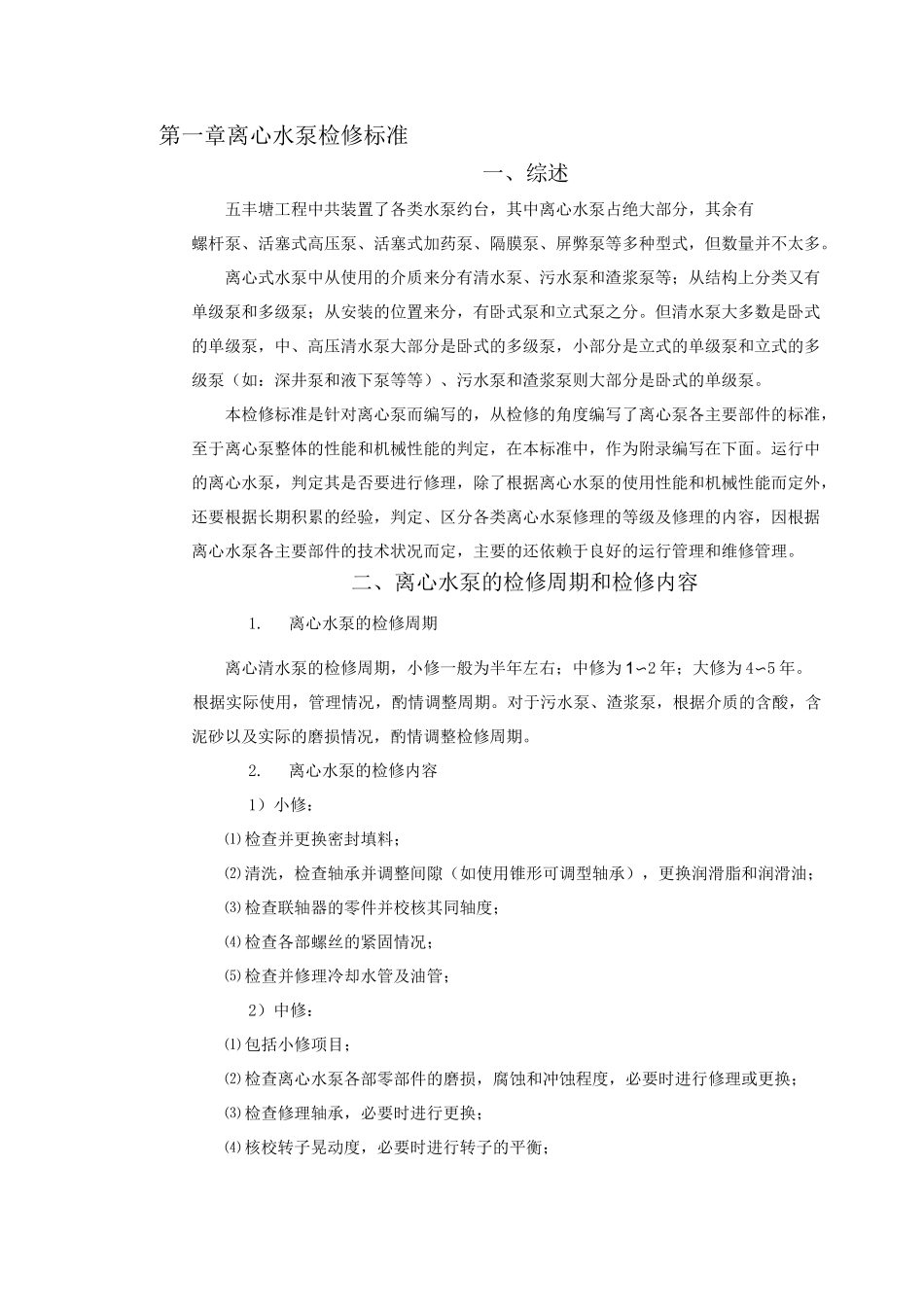

离心泵维修技术规范标准_第1页
1/14
离心泵维修技术规范标准_第2页
2/14
离心泵维修技术规范标准_第3页
3/14
第一章离心水泵检修标准一、综述五丰塘工程中共装置了各类水泵约台,其中离心水泵占绝大部分,其余有螺杆泵、活塞式高压泵、活塞式加药泵、隔膜泵、屏弊泵等多种型式,但数量并不太多。离心式水泵中从使用的介质来分有清水泵、污水泵和渣浆泵等;从结构上分类又有单级泵和多级泵;从安装的位置来分,有卧式泵和立式泵之分。但清水泵大多数是卧式的单级泵,中、高压清水泵大部分是卧式的多级泵,小部分是立式的单级泵和立式的多级泵(如:深井泵和液下泵等等)、污水泵和渣浆泵则大部分是卧式的单级泵。本检修标准是针对离心泵而编写的,从检修的角度编写了离心泵各主要部件的标准,至于离心泵整体的性能和机械性能的判定,在本标准中,作为附录编写在下面。运行中的离心水泵,判定其是否要进行修理,除了根据离心水泵的使用性能和机械性能而定外,还要根据长期积累的经验,判定、区分各类离心水泵修理的等级及修理的内容,因根据离心水泵各主要部件的技术状况而定,主要的还依赖于良好的运行管理和维修管理。二、离心水泵的检修周期和检修内容1.离心水泵的检修周期离心清水泵的检修周期,小修一般为半年左右;中修为1〜2年;大修为4〜5年。根据实际使用,管理情况,酌情调整周期。对于污水泵、渣浆泵,根据介质的含酸,含泥砂以及实际的磨损情况,酌情调整检修周期。2.离心水泵的检修内容1)小修:⑴检查并更换密封填料;⑵清洗,检查轴承并调整间隙(如使用锥形可调型轴承),更换润滑脂和润滑油;⑶检查联轴器的零件并校核其同轴度;⑷检查各部螺丝的紧固情况;⑸检查并修理冷却水管及油管;2)中修:⑴包括小修项目;⑵检查离心水泵各部零部件的磨损,腐蚀和冲蚀程度,必要时进行修理或更换;⑶检查修理轴承,必要时进行更换;⑷核校转子晃动度,必要时进行转子的平衡;⑸检查轴套、压盖、底套,油环,口环,中间口环(多级离心泵)等密封件各处间隙,超标的予以更换;⑹测量并调正泵体水平度;⑺修理或更换吸入阀、逆止阀和输出阀门。3)大修:⑴包括中修内容;⑵修理或更换泵体;校正或更换水泵主轴;⑶修补或重新浇灌基础,必要时更换机座;⑷泵体除锈喷漆。三、离心水泵主要部件及装配的质量标准离心水泵的主要部件有:叶轮,口环(中间口环),主轴,平衡装置,水泵壳体,轴向密封装置,多级离心泵的组装,悬臂泵的组装,其它零件,多级泵的总装等。1)叶轮:叶轮是离心水泵的运动部件,由入口,前盖,后盖和叶道等几部分组成,确保叶轮的质量,对离心泵的安全运转,具有重要的作用。因此,在每次检修时,都要对它进行仔细检查,校核和修理。(I)遇有下列情况之一者,叶轮应更换新的:⑴叶轮表面出现裂纹;⑵叶轮表面因腐蚀或浸蚀而形成较多的砂眼或穿孔;⑶因冲刷而使叶轮的前盖或后盘变薄,以致影响机械强度;⑷叶轮入口处发生较严重的偏磨现象而不能修复。仃I)新叶轮应进行检查并符合技术要求:如图1-1所示;是一只叶轮的技术要求。(1)§甲一§冯-对§L;(卜J的径向跳动允差,符合表4的要求;(2):面对§旬一L::的端面跳动允差、•面对匸面平行度允差,符合表5的要求。图1-2叶轮与口环的间⑴①一d(h8),①一d(h9)对①一D(H7)的径向跳动允差;符合表4的要求;14143(2)A面对①2—D的端面跳动允差;B面对A面平行度允差,符合表5的要求;⑶键槽中心线对轴心线的歪斜,每100毫米长的键槽歪斜不允许超过0.03毫米(或0.03/100角度值);偏移允差不应超过0.06毫米(偏移是指键槽中心线与轴心线平行移动;歪斜是指键槽中心线与轴心线成某一角度),叶轮与轴配合时,键顶部应有0.1〜0.4毫米间隙。⑷新装叶轮应找静平衡,必要时找动平衡,(找静平衡时,在叶轮外径上允许的剩余不平衡重,有第分钟3000转的工作叶轮,不得大于表1的规定,静平衡的做法风附录。动平衡在与主轴组装后进行,动平衡的标准风附录。对于单级离心水泵而言,只要静平衡符合表1的要求外,一般不做动平衡;对于多级离心水泵而言,是把所有叶轮组装在主轴后进行整体转子的动平衡。表1静平衡允许剩余不平衡量叶轮外径(毫米)<200201〜300301〜400401〜500不平衡重(克)2468⑸叶轮的叶道内要光洁...
