全套沥青试验仪器自校规程和记录VIP免费

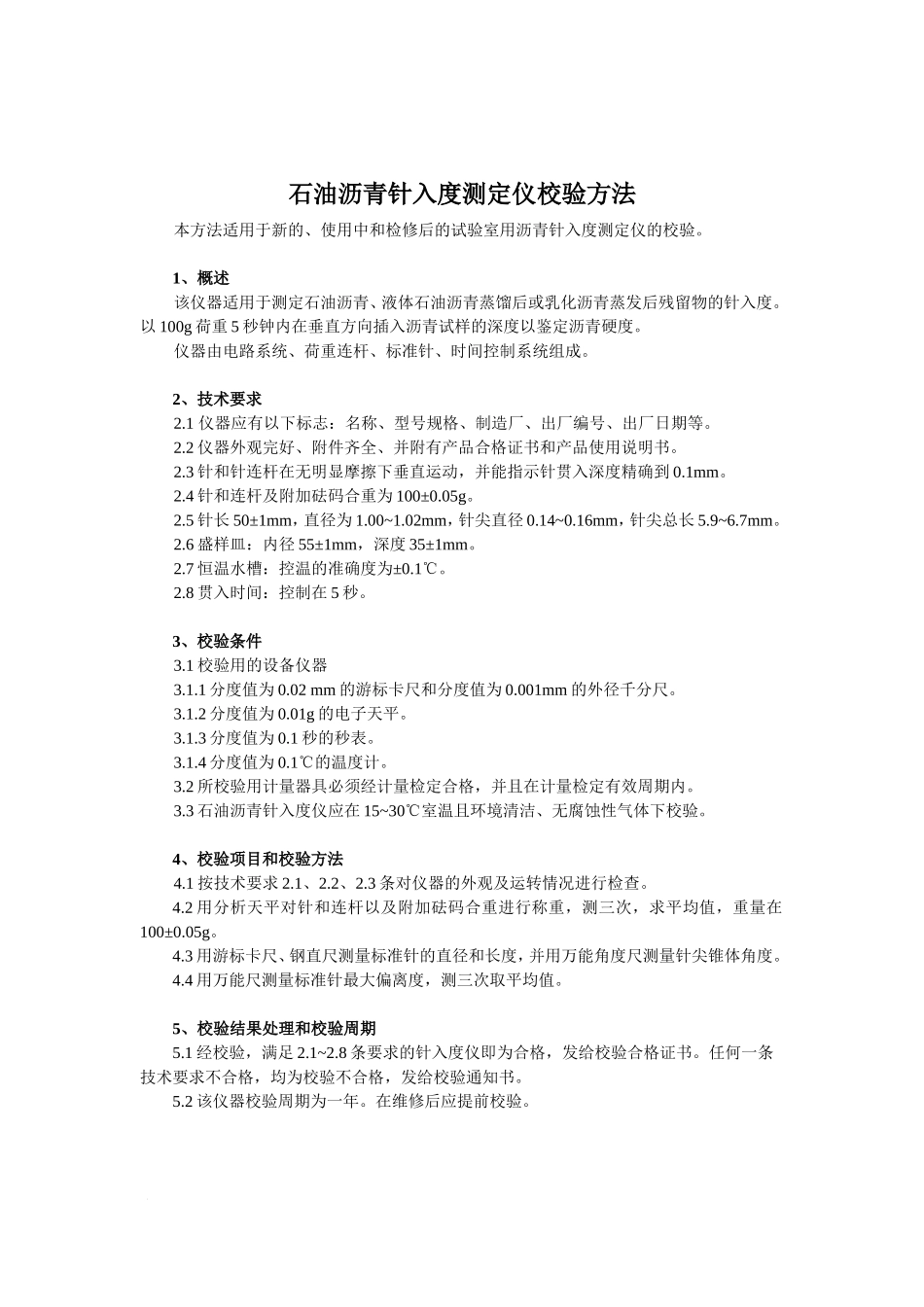

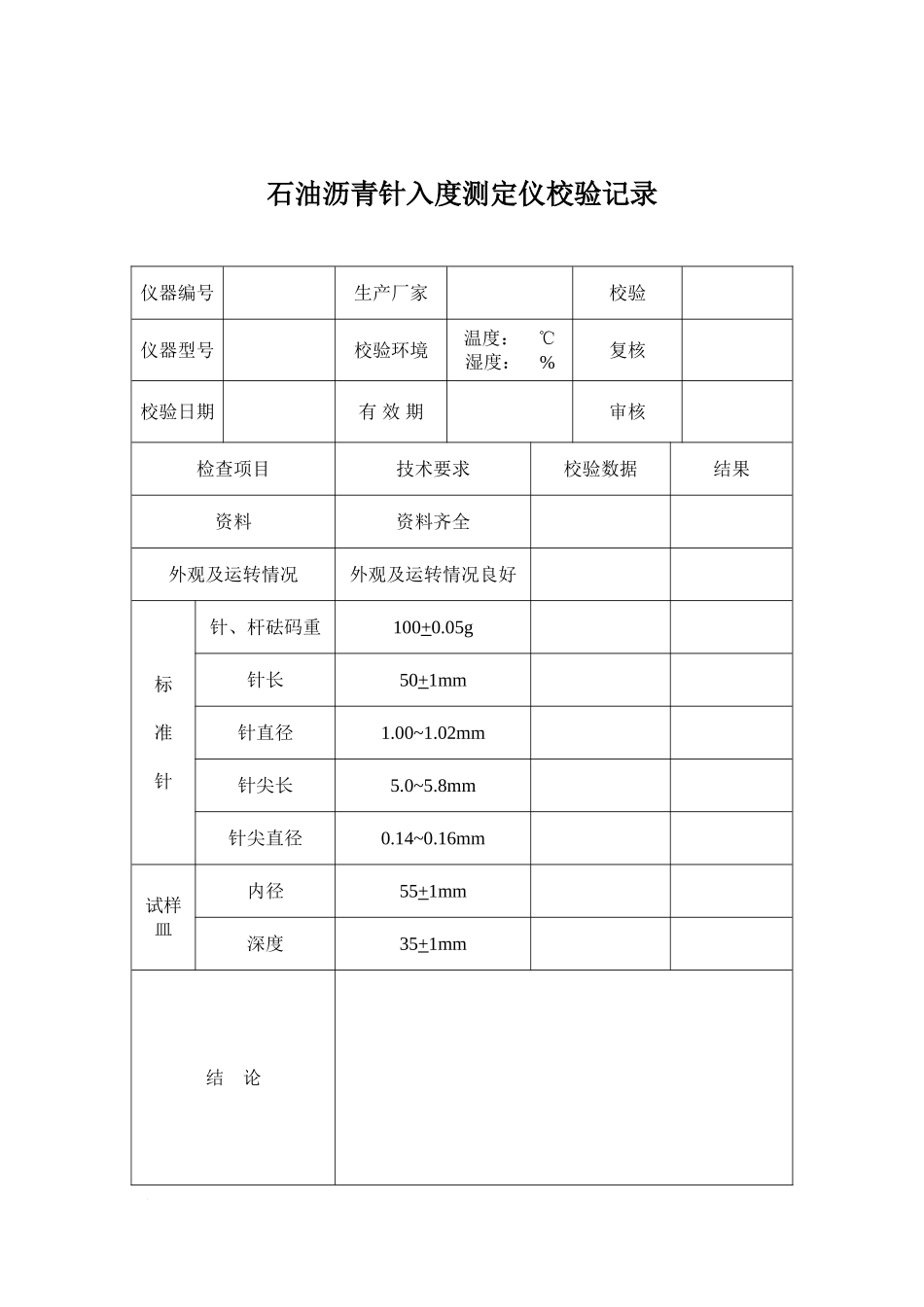

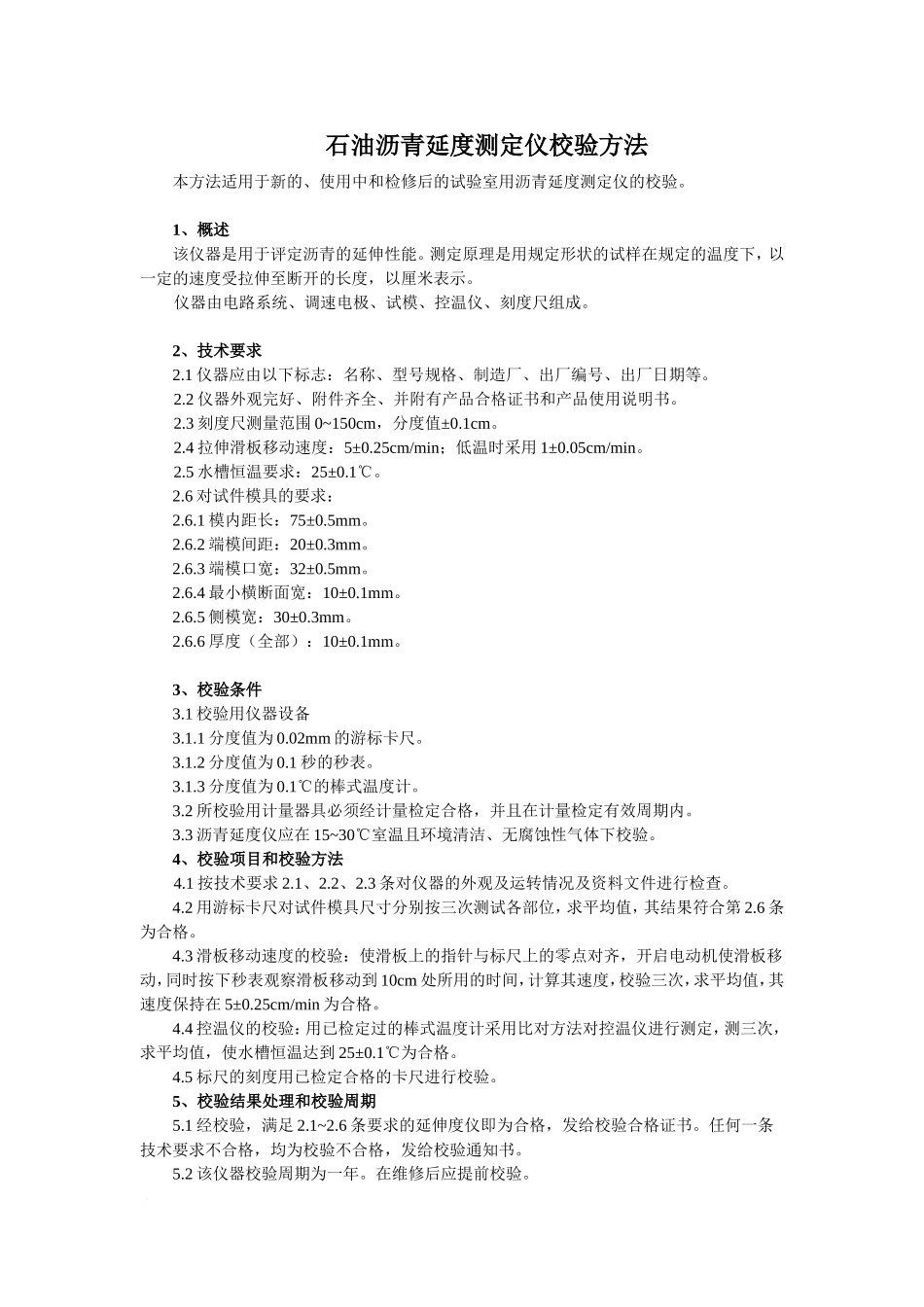

石油沥青针入度测定仪校验方法本方法适用于新的、使用中和检修后的试验室用沥青针入度测定仪的校验。1、概述该仪器适用于测定石油沥青、液体石油沥青蒸馏后或乳化沥青蒸发后残留物的针入度。以100g荷重5秒钟内在垂直方向插入沥青试样的深度以鉴定沥青硬度。仪器由电路系统、荷重连杆、标准针、时间控制系统组成。2、技术要求2.1仪器应有以下标志：名称、型号规格、制造厂、出厂编号、出厂日期等。2.2仪器外观完好、附件齐全、并附有产品合格证书和产品使用说明书。2.3针和针连杆在无明显摩擦下垂直运动，并能指示针贯入深度精确到0.1mm。2.4针和连杆及附加砝码合重为100±0.05g。2.5针长50±1mm，直径为1.00~1.02mm，针尖直径0.14~0.16mm，针尖总长5.9~6.7mm。2.6盛样皿：内径55±1mm，深度35±1mm。2.7恒温水槽：控温的准确度为±0.1℃。2.8贯入时间：控制在5秒。3、校验条件3.1校验用的设备仪器3.1.1分度值为0.02mm的游标卡尺和分度值为0.001mm的外径千分尺。3.1.2分度值为0.01g的电子天平。3.1.3分度值为0.1秒的秒表。3.1.4分度值为0.1℃的温度计。3.2所校验用计量器具必须经计量检定合格，并且在计量检定有效周期内。3.3石油沥青针入度仪应在15~30℃室温且环境清洁、无腐蚀性气体下校验。4、校验项目和校验方法4.1按技术要求2.1、2.2、2.3条对仪器的外观及运转情况进行检查。4.2用分析天平对针和连杆以及附加砝码合重进行称重，测三次，求平均值，重量在100±0.05g。4.3用游标卡尺、钢直尺测量标准针的直径和长度，并用万能角度尺测量针尖锥体角度。4.4用万能尺测量标准针最大偏离度，测三次取平均值。5、校验结果处理和校验周期5.1经校验，满足2.1~2.8条要求的针入度仪即为合格，发给校验合格证书。任何一条技术要求不合格，均为校验不合格，发给校验通知书。5.2该仪器校验周期为一年。在维修后应提前校验。石油沥青针入度测定仪校验记录仪器编号生产厂家校验仪器型号校验环境温度：℃湿度：%复核校验日期有效期审核检查项目技术要求校验数据结果资料资料齐全外观及运转情况外观及运转情况良好标准针针、杆砝码重100+0.05g针长50+1mm针直径1.00~1.02mm针尖长5.0~5.8mm针尖直径0.14~0.16mm试样皿内径55+1mm深度35+1mm结论石油沥青延度测定仪校验方法本方法适用于新的、使用中和检修后的试验室用沥青延度测定仪的校验。1、概述该仪器是用于评定沥青的延伸性能。测定原理是用规定形状的试样在规定的温度下，以一定的速度受拉伸至断开的长度，以厘米表示。仪器由电路系统、调速电极、试模、控温仪、刻度尺组成。2、技术要求2.1仪器应由以下标志：名称、型号规格、制造厂、出厂编号、出厂日期等。2.2仪器外观完好、附件齐全、并附有产品合格证书和产品使用说明书。2.3刻度尺测量范围0~150cm，分度值±0.1cm。2.4拉伸滑板移动速度：5±0.25cm/min；低温时采用1±0.05cm/min。2.5水槽恒温要求：25±0.1℃。2.6对试件模具的要求：2.6.1模内距长：75±0.5mm。2.6.2端模间距：20±0.3mm。2.6.3端模口宽：32±0.5mm。2.6.4最小横断面宽：10±0.1mm。2.6.5侧模宽：30±0.3mm。2.6.6厚度（全部）：10±0.1mm。3、校验条件3.1校验用仪器设备3.1.1分度值为0.02mm的游标卡尺。3.1.2分度值为0.1秒的秒表。3.1.3分度值为0.1℃的棒式温度计。3.2所校验用计量器具必须经计量检定合格，并且在计量检定有效周期内。3.3沥青延度仪应在15~30℃室温且环境清洁、无腐蚀性气体下校验。4、校验项目和校验方法4.1按技术要求2.1、2.2、2.3条对仪器的外观及运转情况及资料文件进行检查。4.2用游标卡尺对试件模具尺寸分别按三次测试各部位，求平均值，其结果符合第2.6条为合格。4.3滑板移动速度的校验：使滑板上的指针与标尺上的零点对齐，开启电动机使滑板移动，同时按下秒表观察滑板移动到10cm处所用的时间，计算其速度，校验三次，求平均值，其速度保持在5±0.25cm/min为合格。4.4控温仪的校验：用已检定过的棒式温度计采用比对方法对控温仪进行测定，测三次，求平均值，使水槽恒温达到25±0.1℃为合格。4.5标尺的刻度用已检定合格的卡尺进行校验。5、校验结果处理和校验周期5.1经校验，满足2.1~2.6条要求的...
