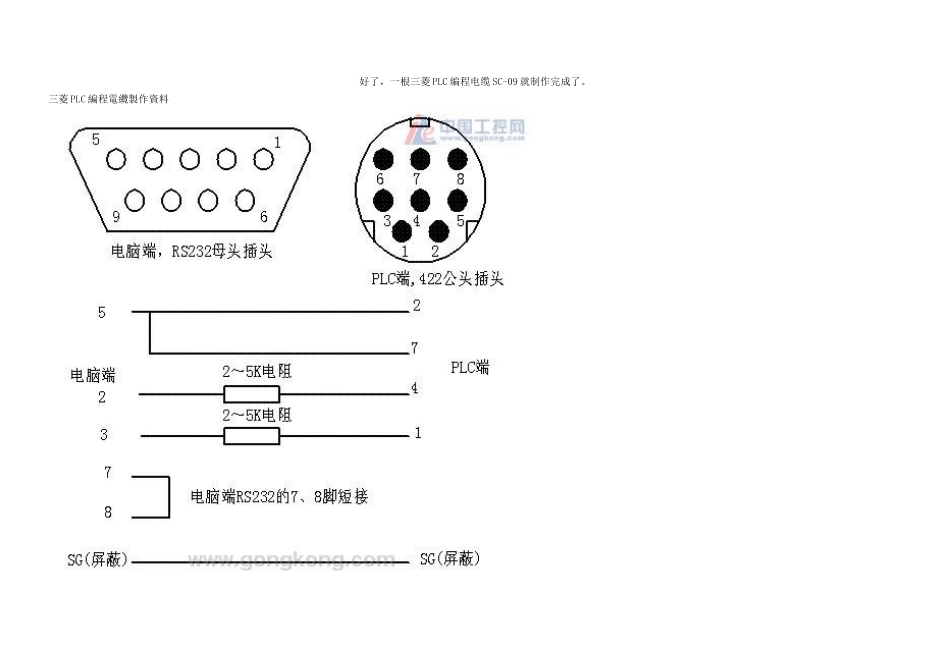

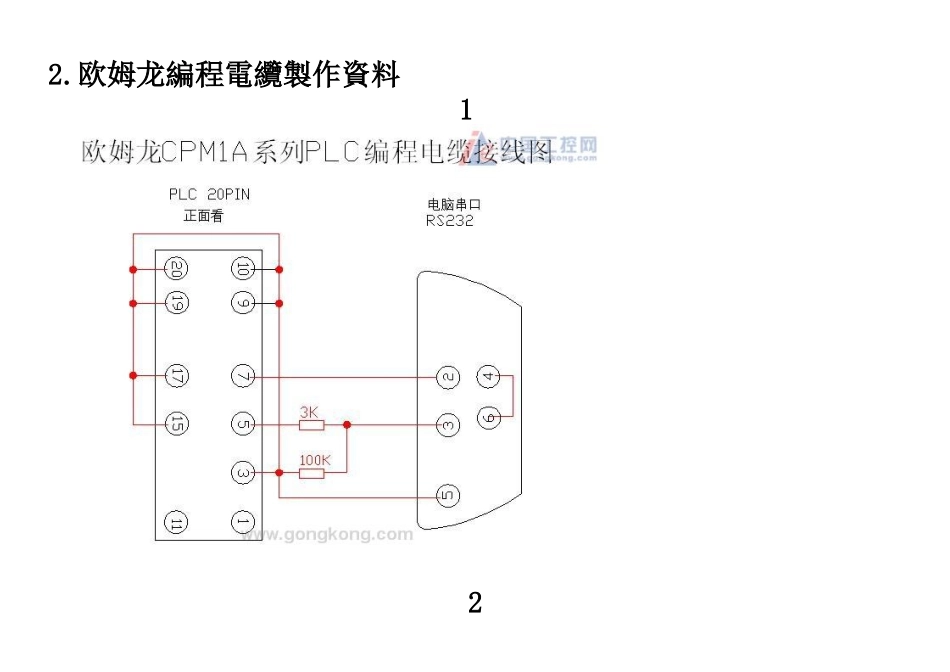

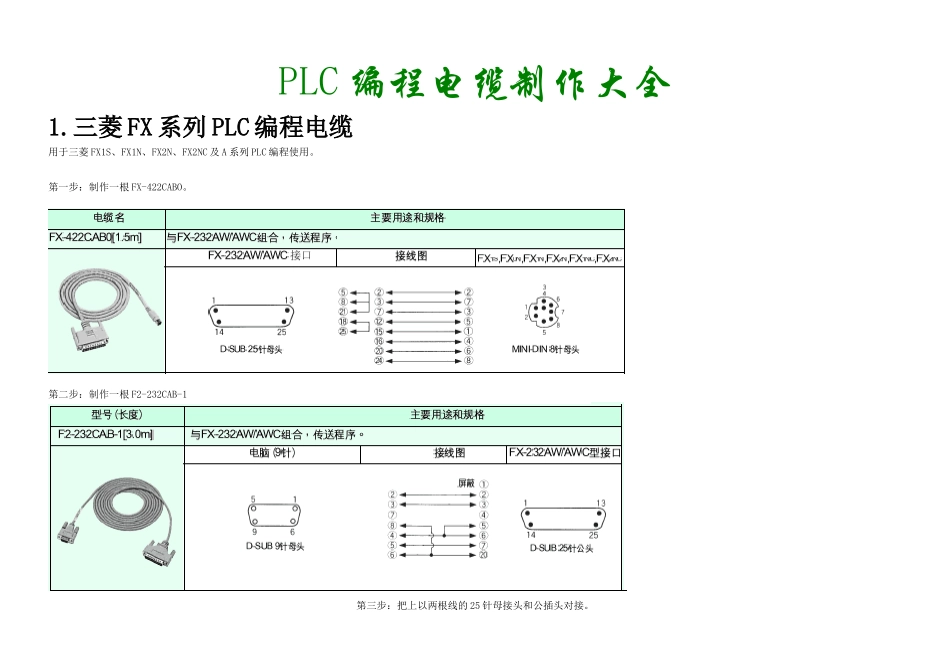

PLC编程电缆制作大全1.三菱FX系列PLC编程电缆用于三菱FX1S、FX1N、FX2N、FX2NC及A系列PLC编程使用。第一步：制作一根FX-422CABO。第二步：制作一根F2-232CAB-1第三步：把上以两根线的25针母接头和公插头对接。好了，一根三菱PLC编程电缆SC-09就制作完成了。三菱PLC編程電纜製作資料2.欧姆龙編程電纜製作資料123电脑与PLC/CQM1H系列的编程电缆XW2Z-200S-CV的制作PLC-PC：2-23-34-85-79-544400与OMRONCP1H的通讯电缆制作plc－－－－－－－－－－-hmi3322954，5短3.西门子s7-200和300编程电缆制作方法1、西门子s7-200和300编程电缆制作方法s7-200：PPI通讯方式1：用siemens的PPI编程电缆2：用rs232/485转换器，485与plc的PPI口的连接方式是：3－Data＋8－Data－s7-300、400：通过MPI通讯，用siemens的适配器（PC－Adapter），适配器的一端直接和plc的MPI口相连，适配器的另一端采用下面的连接方式。1－12－3//发送端3－2//接收端4－6//发送确认5－5//共地6－4//接收确认7－8//发送完成8－7//接受完成9－9Profibus：1：用专用电缆，一般是A1-A1B1-B12:自己制作3－38－82、s7200与TP170B通讯电缆的制作3－－3;8－－8.附：4.施奈德编程电缆制作5.GE公司的编程电缆1、GEVERMAX编程电缆制作（电源模件第一个串口）：PLCPC（9SUBMALE）（9SUBFEMALE）2（T）2（R）3（R）3（T）5（G）5（G）2、GE90—30系列（CPU351/352/363/364）编程电缆制作（RS232端口6脚RJ11型）：PLCPC（6RJ11MALE）（9SUBFEMALE）2（T）2（R）5（R）3（T）3（G）5（G）3、GE90-30、90-70、VersaMax编程电缆制作（RS232端口6脚RJ11型）：PLCRS422/RSRS232PC（15SUBMALE）（9SUBFEMALE）12（T-）（R+）（T）2（R）13（T+）（R-）（R）3（T）10（R-）（T+）（G）5（G）11（T+）（T-）9（RT）6（RTS-）15（CTS-）6（RTS+）15（CTS+）注意一下，GE90-70有两个15SUBFEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。4、GE公司生产的编程电缆（GE90-30、90-70、VersaMax），在调试过程中不够长，需要延长，延长线的制作为同1注意一下，GE90-70有两个15SUBFEMALE串口，用第二个串口方能编程，即使用GE公司生产的编程电缆。6.LGPLC编程电缆制作方法使用RS232串行口和屏蔽电缆制作。公2（白）〈－－－－-〉母3（白），公3（黄）〈－－－－-〉母2（黄）公5（红）《－－－－-》母5（红），屏蔽层加护套焊接在金属外壳上。以上颜色为自定。假如线径太细接口卡不牢，可以先用电工胶带固定和加粗厚再安装接口外壳。7.AB的PLC编程电缆AB的SLC5/03编程电缆的制作R232C采用9针D型插头。2-33-24-6+16+1-47-88-75-5两头都用凸型插头即可。plc\mcu\微机，所有232接口都用这种连接方式。8.富士spbplc的编程电缆内部接线图！一端8芯水晶头一端rs2329孔RJ45端3－－－－－－－－-TD+4－－－－－－－－-TD-5－－－－－－－－-RD+6－－－－－－－－-RD-1，2，7，8－－－－－－NCSPB为RS422模式，因此令一端你需要一个RS232转RS422的转换器～～然后对应著转换器上的引脚分布进行接线。另，低版本的软件会导致通讯失败，请使用高版本的软体。9.触摸屏WeinView/EasyView编程电缆制作方法10.富士PLC编程电缆制作制作方法如下：1.直连编程电缆，该制作方法当初是参考三菱PLC编程电缆制作方法。当初网上没有关于富士PLC编程电缆制作的方法，在触摸屏编程手册上看到富士PLC采用RS422通讯，并下载了通讯口图如图所示。开始准备用RS232/422转换器制作，单本地没有买到。想起三菱PLC也是RS422通讯，网上很多三菱编程电缆制作图，就下载了一个三菱接线图并制作了一个富士编程电缆。开始用电阻制作的编程电缆用V1.0中文版富士软件联机成功几率很低，10%左右。在车间用笔记本成功几率为0，就到郑州购买RS232/422模块制作另外一根编程电缆，谁知道用转换器制作的编程电缆在办公室成功几率0，车间就更不用说了。就一直使用电阻连接的编程电缆并把PLC拆到办公室输入程序再安装到车间。直到后来才有好心的工控朋友说V1.0中文版软件是在WIN98系统联机的软件，XP系统必须用V2.0以后的版本。下载安装V2.0版本软件，两种方法制作的编程电缆都可以用。[att...
